Single Pair Ethernet
17. September 2024
TDK präsentiert PoDL-Aufsteckkarten für SPE-Evaluierungsboards von Analog Devices
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3274736/ratio4x3/210/158/11f15d6dabf36839cd9f917d1a315e85/3101DF5FC79BFA570E233C97E6F0B723/bild-teaser-grau-de.png","992":"/resource/image/3274736/ratio4x3/992/744/11f15d6dabf36839cd9f917d1a315e85/3E3F174DFDB26080EEE279E8A8C4BC77/bild-teaser-grau-de.png","333":"/resource/image/3274736/ratio4x3/333/250/11f15d6dabf36839cd9f917d1a315e85/C35D0A71F1479EE37472D26A72910E15/bild-teaser-grau-de.png","445":"/resource/image/3274736/ratio4x3/445/334/11f15d6dabf36839cd9f917d1a315e85/02D83F3A85883EF6F8D384F94C63CCAC/bild-teaser-grau-de.png","290":"/resource/image/3274736/ratio4x3/290/218/11f15d6dabf36839cd9f917d1a315e85/E545CB02FF7DA9017093EE1AE677B57B/bild-teaser-grau-de.png"}})

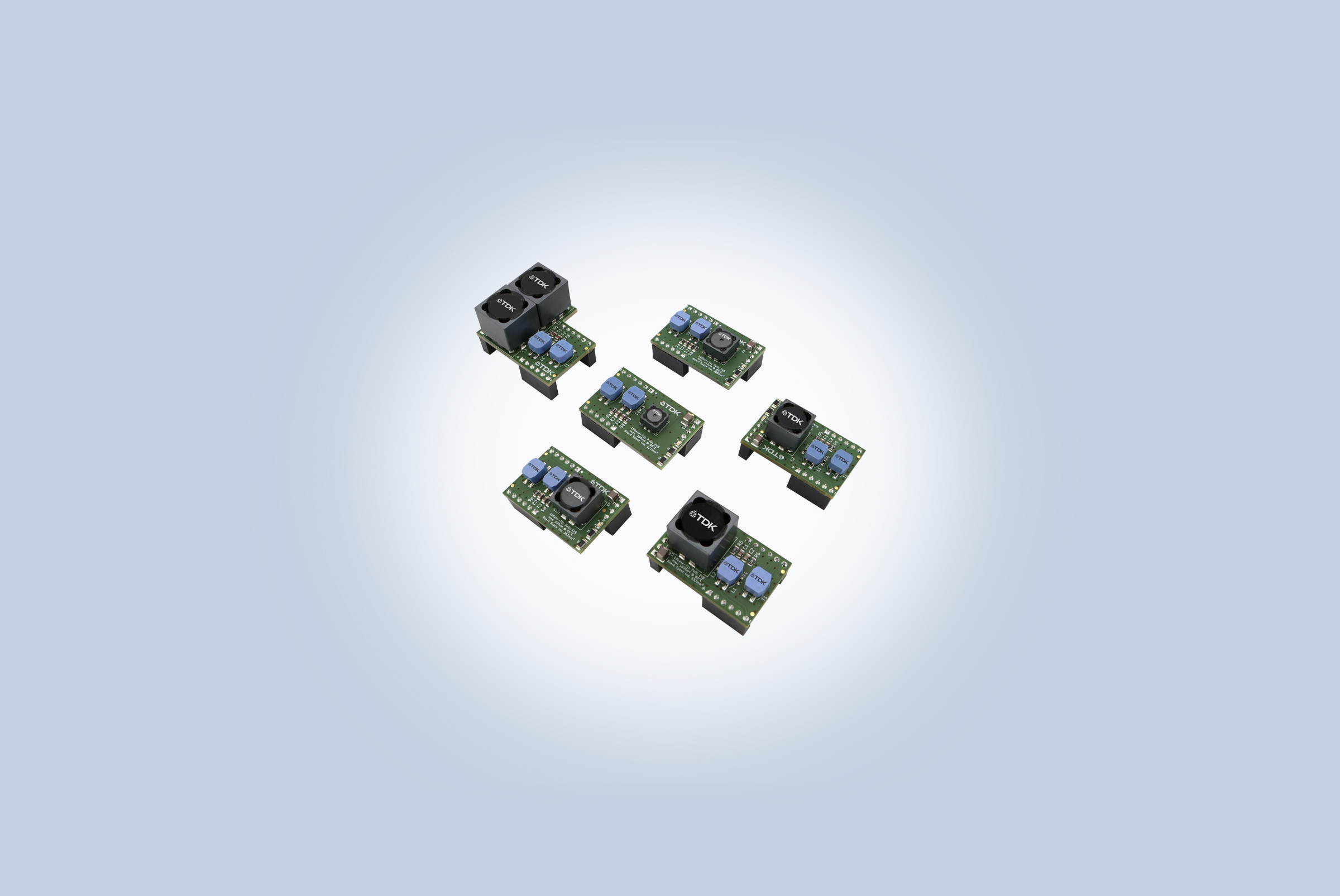

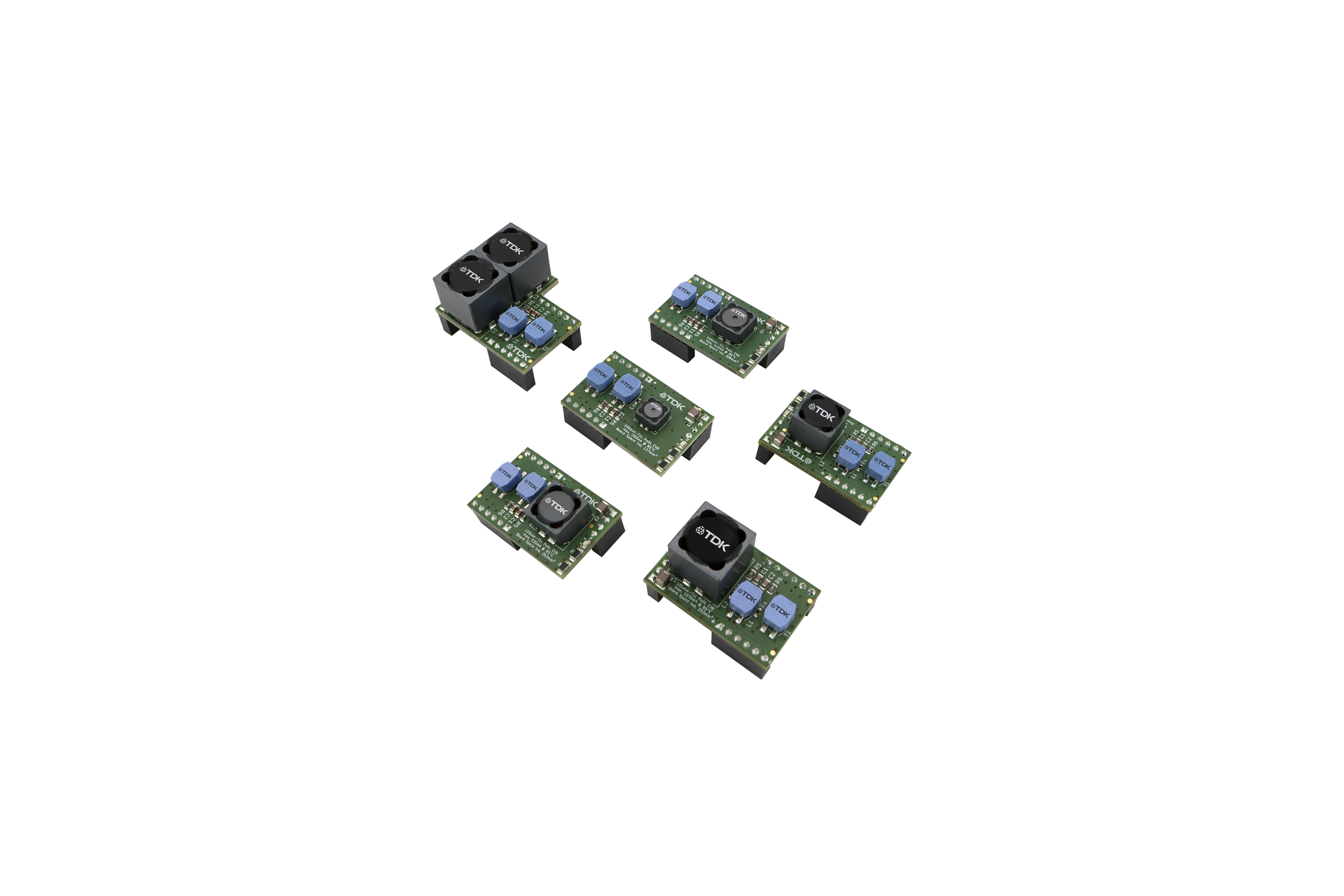

Die TDK Corporation kündigt mit den EVB-DLA-00x eine Serie von Aufsteckkarten für den Single-Pair-Ethernet-Standard (SPE) 10BASE-T1L an. Sie sind in sechs Leistungsstufen erhältlich und passen zu den SPE-Evaluierungsboards EVAL-ADIN1100EBZ und EVAL-ADIN1110EBZ von Analog Devices. Mit der SPE-Technik ist es einfacher, IIoT- und Industrie-4.0-Netzwerke aufzubauen, da sie eine durchgängige Ethernet-Konnektivität vom einzelnen Sensor bis hin zur Cloud ermöglicht.
Das Ethernet-Protokoll 10BASE-T1L bietet Datenraten von bis zu 10 Mbit/s über Entfernungen von bis zu 1000 m und liefert gleichzeitig elektrische Energie, Power over Data Line (PoDL) genannt. TDK stellt verschiedene Induktivitäten für diese Anwendungen zur Verfügung, darunter Gleichtakt- und Gegentaktdrosseln sowie Isolationsdrosseln.
Diese drei Bauteiltypen sind jetzt in die Plug-and-Play-Zusatzkarten von TDK implementiert, die sich auf die Prototyping-Anschlüsse der Evaluierungsplatinen von Analog Devices stecken lassen und für Speiseströme bis zu 1810 mA für die verschiedenen Leistungsklassen nach APL und IEEE 802.3cg-2019 geeignet sind. Mit diesen Aufsteckkarten können Entwickler von Industrie- und Gebäudeautomatisierungs-Anwendungen direkt mit der Entwicklung auf den Evaluierungsboards von Analog Devices starten.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Industrielle Automatisierung
- Prozessautomatisierung
- Gebäudeautomatisierung
Haupteigenschaften und -vorteile
- Speziell entwickelt für verschiedene Leistungsstufen nach APL und IEEE 802.3cg-2019
- Dämpfung gemäß IEEE 802.3cg-2019
- Komplettes Spulenprogramm für 10BASE-T1L
- Hochzuverlässige Komponenten
- Hohe Strombelastbarkeit
Kenndaten
| Evaluation-Board-Nr. | Bestellnummer | IR (typ.) [mA] @ +25 °C | IEEE 802.3cg-2019 Power Class | APL Power Class |
|---|---|---|---|---|
| EVB-DLA-001 | B82010X1100A002 | 270 | 10 | A, C |
| EVB-DLA-002 | B82010X1100A003 | 460 | 11, 13 | |
| EVB-DLA-003 | B82010X1100A004 | 650 | 11 | |
| EVB-DLA-004 | B82010X1100A005 | 820 | 12, 13, 14 | |
| EVB-DLA-005 | B82010X1100A006 | 1200 | 12, 14 | 3 |
| EVB-DLA-006 | B82010X1100A007 | 1810 | 15 | 4 |
