Hochspannungs-Schütze
28. Januar 2025
TDK präsentiert HVC43MC mit integriertem Spiegelkontakt und HVC45 für Kurzschlussströme bis 12 kA

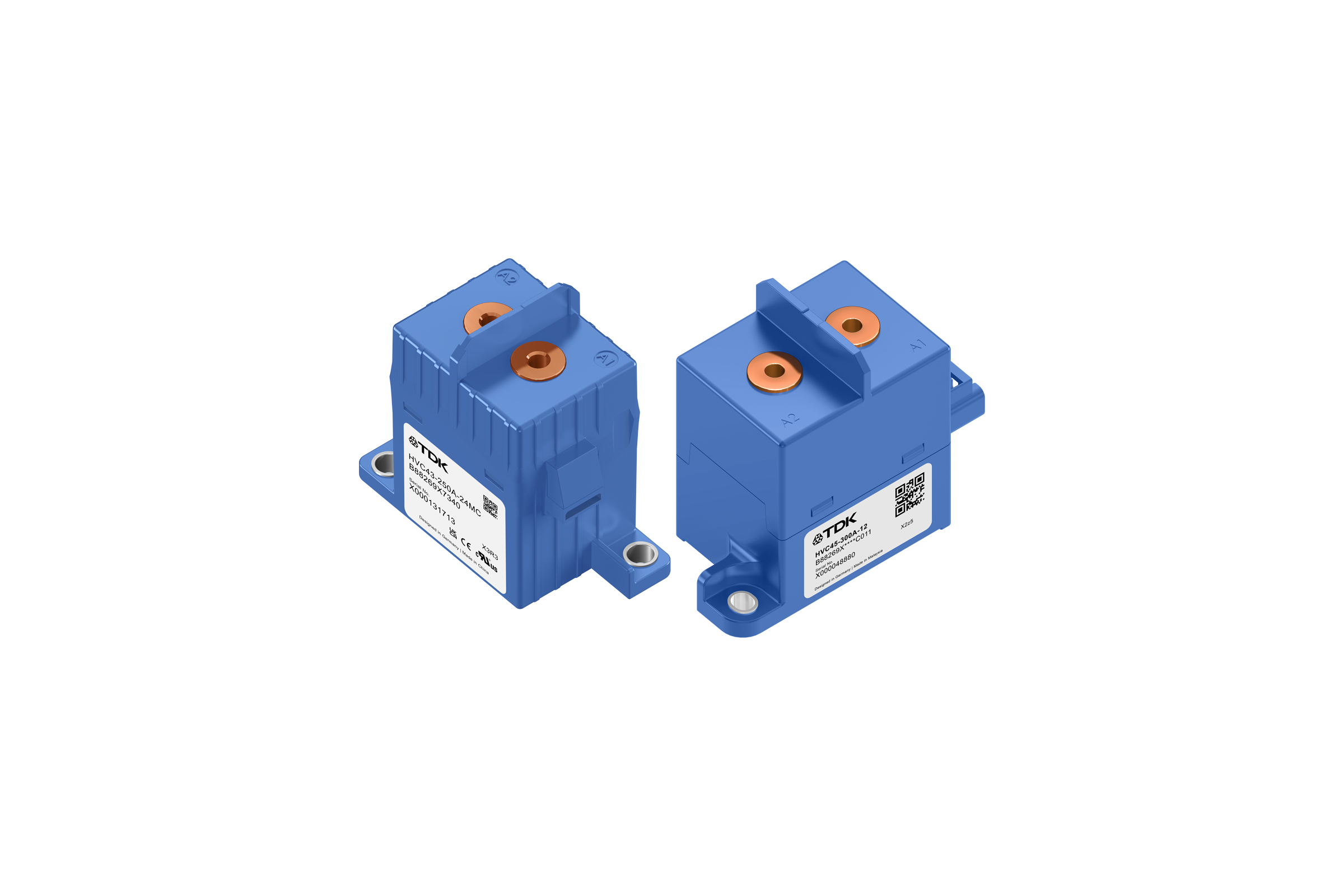

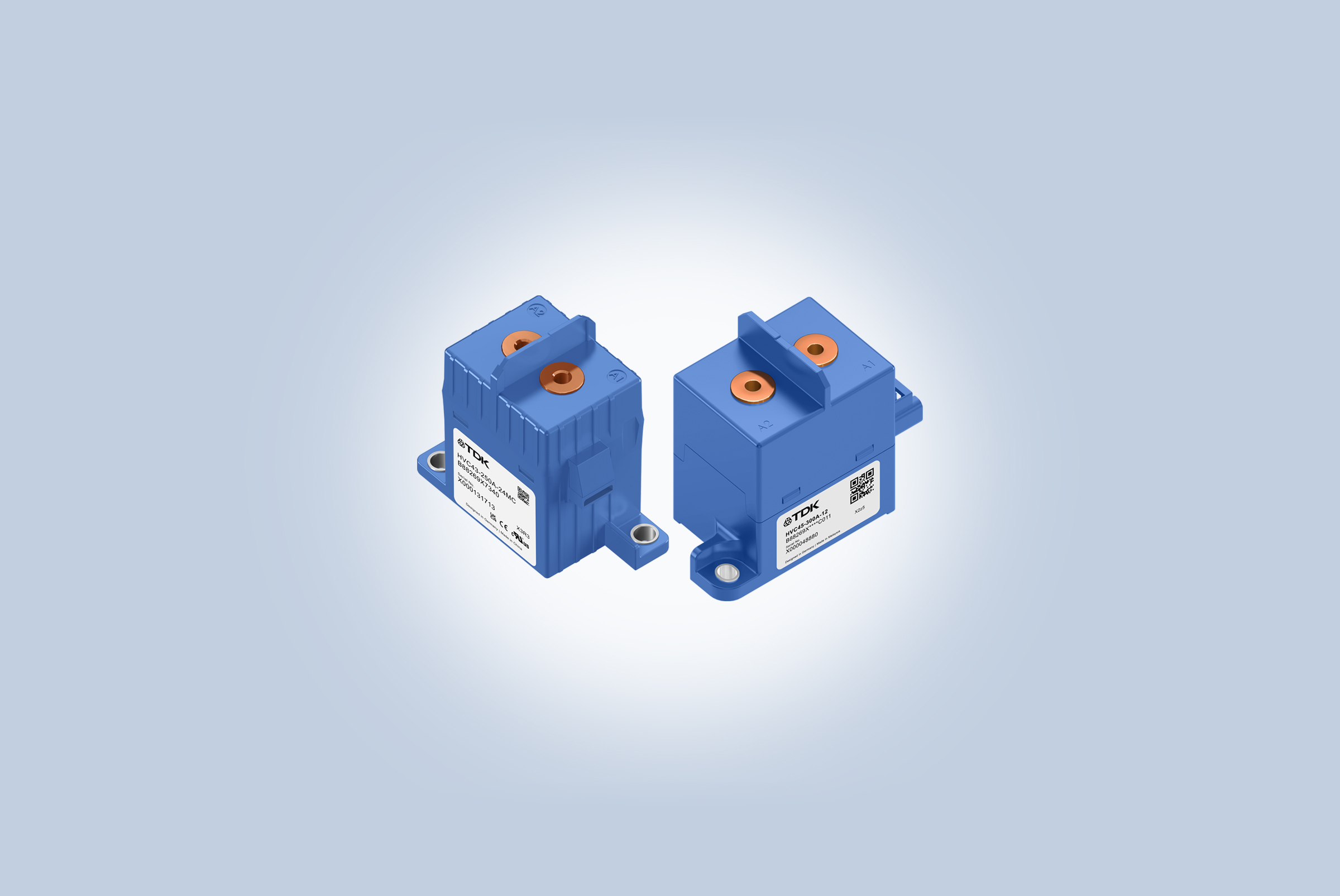

Die TDK Corporation kündigt zwei neue Hochspannungs-Schütze für raue Umgebungen an: den HVC43MC mit integriertem Spiegelkontakt und den HVC45 mit verbesserter Kurzschlussstrom-Belastbarkeit. Diese neuen Schütze für bis zu 1000 V (DC) schalten zuverlässig Lithium-Ionen-Batterien in Traktionsanwendungen, Energiespeicherungssystemen (ESS) und DC-Ladestationen. Diese Bauelemente untermauern das Engagement von TDK, eine grünere, stärker elektrifizierte Zukunft zu verwirklichen.
Mit einem integrierten Spiegelkontakt gemäß IEC 60947-4-1 erkennt der HVC43MC die Position des Hauptkontakts. Der mechanisch gekoppelte Spiegelkontakt meldet zuverlässig, ob der Hauptkontakt geöffnet oder geschlossen ist, und verbessert so die Sicherheitsüberwachung des Systems. Der Schütz kann Dauerströme bis zu 250 A und Abschaltströme bis zu 450 A bei 1000 V (DC) bzw. 2000 A bei 450 V (DC) handhaben, und das alles in einem kompakten Gehäuse mit den Maßen 74,5 x 78,0 x 40,5 mm.
Mit einer Kurzschlussstrom-Belastbarkeit von bis zu 12 kA für 5 ms setzt der HVC45 einen neuen Maßstab in der Branche und übertrifft herkömmliche Lösungen in dieser Baugröße, die in der Regel 8 bis 10 kA bieten. Damit trägt er den Anforderungen moderner Batterien mit hoher Energiedichte Rechnung, die höhere Kurzschlussströme erreichen können. Der Schütz kann Dauerströme bis zu 300 A schalten und verfügt über eine maximale Abschaltleistung von 900 A bei 1000 V (DC) bzw. 2200 A bei 450 V (DC).
Beide Serien basieren auf der bewährten gasgefüllten keramischen Lichtbogenkammer-Technologie von TDK und können bidirektional schalten, so dass Strom in beide Richtungen fließen kann. Die Schütze sind mit 12-V- oder 24-V-Spulen erhältlich und nach CE-, UKCA- und UL-Standards zertifiziert, was den weltweiten Einsatz unterstützt.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- EV-Traktionsbatteriesysteme
- DC-Ladestationen
- Energiespeicherungssysteme (ESS)
- Unterbrechungsfreie Stromversorgungen (USV)
- Kommerzielle Fahrzeuge
Haupteigenschaften und -vorteile
- HVC43MC
• Integrierter Spiegelkontakt zur zuverlässigen Zustandsüberwachung (IEC 60947-4-1)
• Maximaler Abschaltstrom 450 A bei 1000 V (DC)
• Dauerstrom bis 250 A - HVC45
• Branchenführende Strombelastbarkeit bei Kurzschluss (12 kA für 5 ms)
• Maximaler Abschaltstrom 900 A bei 1000 V (DC)
• Dauerstrom bis zu 300 A
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/hvc_presentation
