TDK erweitert Portfolio an TVS-Dioden mit extrem niedriger Spannung für schnelle Schnittstellen
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3625242/ratio4x3/210/158/7b1565436dcd6fe74d0830cd2c6b5241/906E62DBF8831470D3CA3547EF11AC8C/bild-teaser-grau-de.png","992":"/resource/image/3625242/ratio4x3/992/744/7b1565436dcd6fe74d0830cd2c6b5241/8EDD67F6F8894BB19D2B14E90B10D8F6/bild-teaser-grau-de.png","333":"/resource/image/3625242/ratio4x3/333/250/7b1565436dcd6fe74d0830cd2c6b5241/D6C1C76C2DEBBAFD2F74C32A5EA1A986/bild-teaser-grau-de.png","445":"/resource/image/3625242/ratio4x3/445/334/7b1565436dcd6fe74d0830cd2c6b5241/1561D113FFF5F7EEFA4BAF1F53E23698/bild-teaser-grau-de.png","290":"/resource/image/3625242/ratio4x3/290/218/7b1565436dcd6fe74d0830cd2c6b5241/4B5E3E841C0619FA913FB08A283599E0/bild-teaser-grau-de.png"}})
Die TDK Corporation hat ihr Angebot an TVS-Dioden mit extrem niedriger Klemmspannung um drei neue Modelle der Serie SD0201 erweitert. Sie sind speziell zugeschnitten für Hochgeschwindigkeits-Schnittstellen in der Konsum-Elektronik. In kompakter Bauform schützen diese Bauelemente USB-Typ-C-, HDMI-, DisplayPort- und Thunderbolt-Anschlüsse in Smartphones, Laptops, Tablets, Wearables und Netzwerkgeräten.

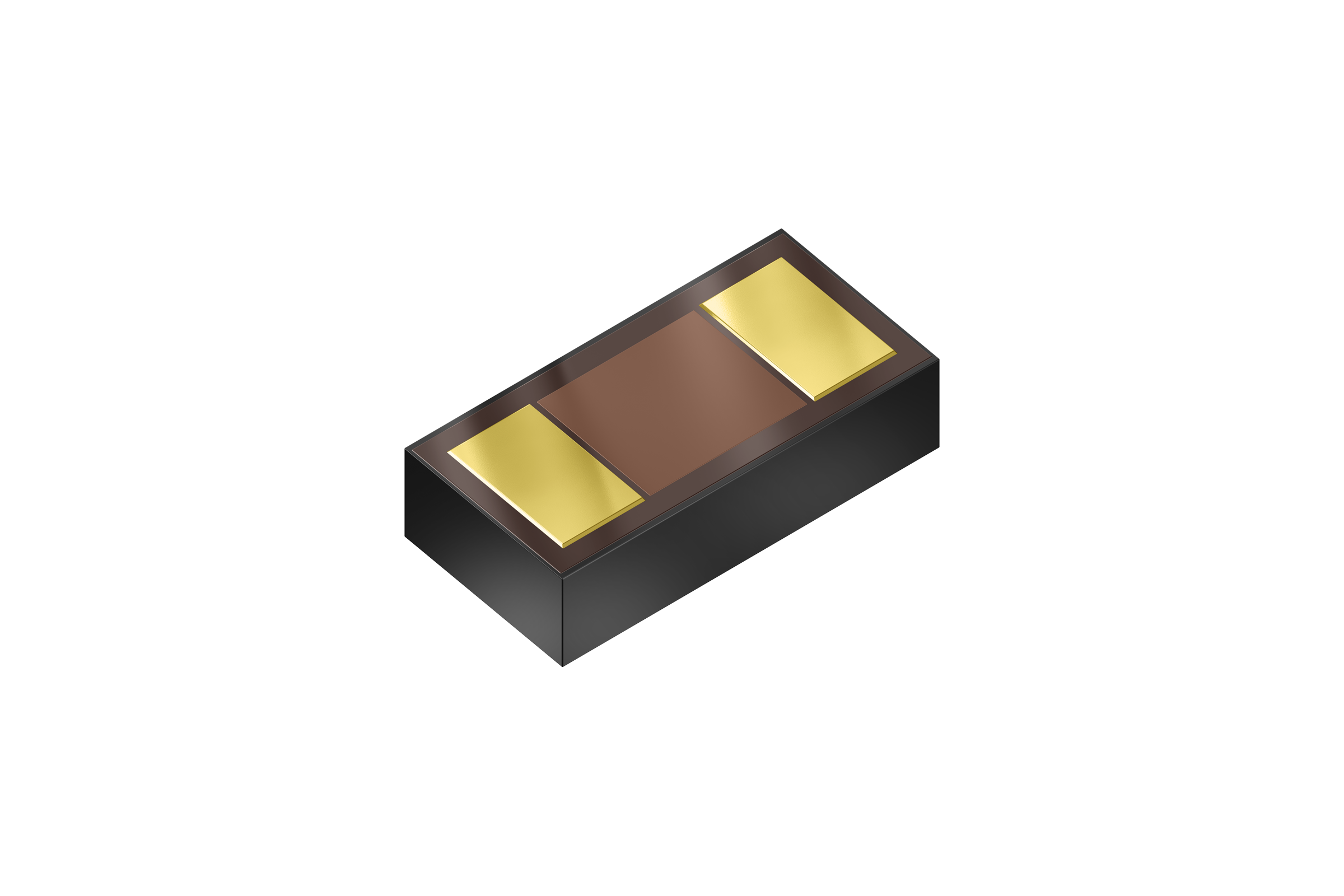

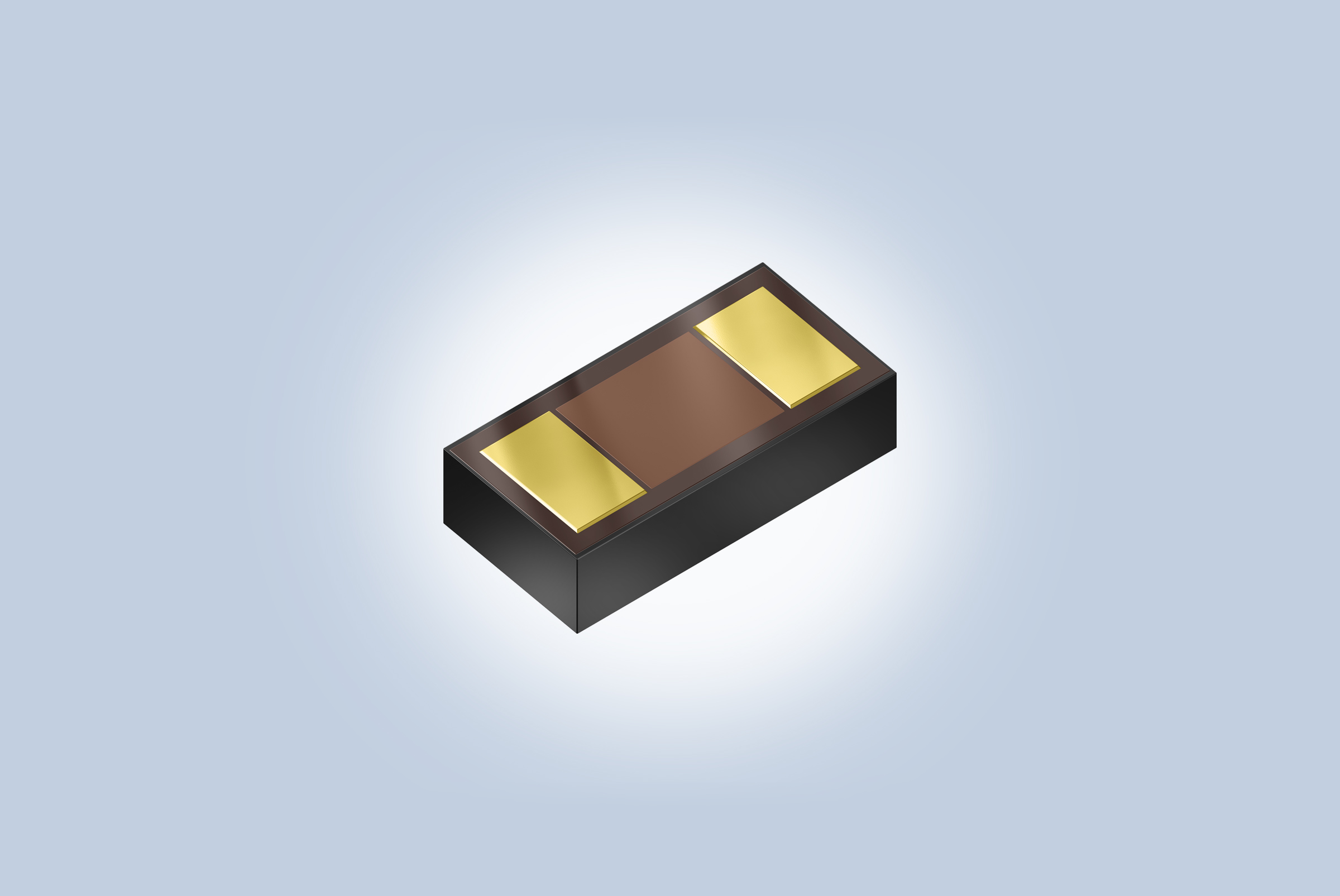

Jedes Bauelement ist in einem Chip-Scale-Package (CSP) der Größe 0201 mit Abmessungen von nur 0,58 x 0,28 x 0,15 mm (L x B x H) erhältlich. Mit Betriebsspannungen von ±1 V, ±2 V und ±3,6 V schützen die neuen TVS-Dioden empfindliche Schaltungen vor elektrostatischer Entladung (ESD) und transienten Überspannungen. Damit erfüllen sie die Normen IEC 61000-4-2 mit einer ESD-Entladungsfestigkeit von bis zu ±15 kV und unterstützen je nach Variante Stoßströme von bis zu 7 A. Da sie symmetrisch aufgebaut sind, schützen sie in beide Leitungsrichtungen, sodass sich Leiterplatten flexibel routen lassen. Sehr niedrige Ableitströme und ein dynamischer Widerstand von nur 0,16 Ω verbessern den Wirkungsgrad auf Anwendungsebene.
Die Bauelemente unterscheiden sich jeweils in ihrer Arbeitsspannung und der parasitären Kapazität: Die SD0201SL-S1-ULC101 (Bestellnummer B74121U1036M060) hat eine Arbeitsspannung von ±3,6 V und eine parasitäre Kapazität von 0,65 pF, die SD0201-S2-ULC105 (B74121U1020M060) eine von ±2 V und 0,7 pF und die SD0201SL-S1-ULC104 (B74121U2010M060) eine von ±1 V und 0,15 pF. Eine LTspice-Modellbibliothek für SEED-Simulationen für TVS-Dioden steht zum Download bereit.
TDK hat neue TVS-Dioden mit extrem niedriger Klemmspannung entwickelt, um den Anforderungen der Konsum-Elektronik von heute und morgen gerecht zu werden. Sie gewährleisten eine zuverlässige Funktion und schützen empfindliche elektronische Geräte vor schädlichen Transienten.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Hochgeschwindigkeits-Schnittstellen in Smartphones, Laptops, Tablets, Wearables, Netzwerk-Kommunikationsgeräten und anderen tragbaren Geräten mit geringem Bauraum
Haupteigenschaften und -vorteile
- Bidirektionaler ESD-Schutz für jeweils eine schnelle I/O-Leitung
- ESD-Festigkeit bis zu 15 kV
- Sehr niedrige Klemmspannung
- Geringe Kapazität
- Geringer Leckstrom
- Chip-Scale-Gehäuse 0201 (0,58 x 0,28 mm) mit einer Höhe von 0,15 mm
Kenndaten
Typ | Bestellnummer | Arbeitsspannung [V] | Durchbruchspannung (typ.) [V] | Klemmspannung (bei 16 A) [V] |
|---|---|---|---|---|
| SD0201SL-S1-ULC101 | B74121U1036M060 | 3,6 | 6,3 | 5,2 |
| SD0201-S2-ULC105 | B74121U1020M060 | 2 | 6,3 | 5,2 |
| SD0201SL-S1-ULC104 | B74121U2010M060 | 1 | 3,0 | 7,2 |
