Ultrakompakte Snap-in-Serie

Kompakte Bauweise mit höherer Kapazität pro Volumen

 Intro Pic

TDK hat ultrakompakte Snap-in-Serien mit noch kompakteren Designs und höherer Kapazität pro Volumen entwickelt. Diese innovative und ultrakompakte Serie setzt neue Maßstäbe für kleinere Endsysteme und erweitert das Anwendungsspektrum.


Vorteile

 Small

Ultrakompaktes Design

  • Maximierte Energiedichte im gesamten Spannungsbereich mit
    • Durchmessern von nur 22 bis 35 mm und
    • Längen bis zu 100 mm
  • Spannungsbereich 400 bis 500 V DC
 Powerful

Höhere Performance

  • 20% höhere Kapazität als bei bisherigen Baureihen
  • Hohe Energiedichte
  • Hohe Ripplestrom-Belastbarkeit
 Surface

Starke Vergrößerung der Oberfläche

  • Intern entwickelte Anodenfolien mit langlebigem Oxid
 Robust

Hohe Zuverlässigkeit

  • Brauchbarkeitsdauer bis zu 5000 h/+105 °C
  • Überlastschutz durch Druckentlastung im Sockel

Ergänzung neuer ultrakompakter Snap-in-Serien

 B43660 Pic

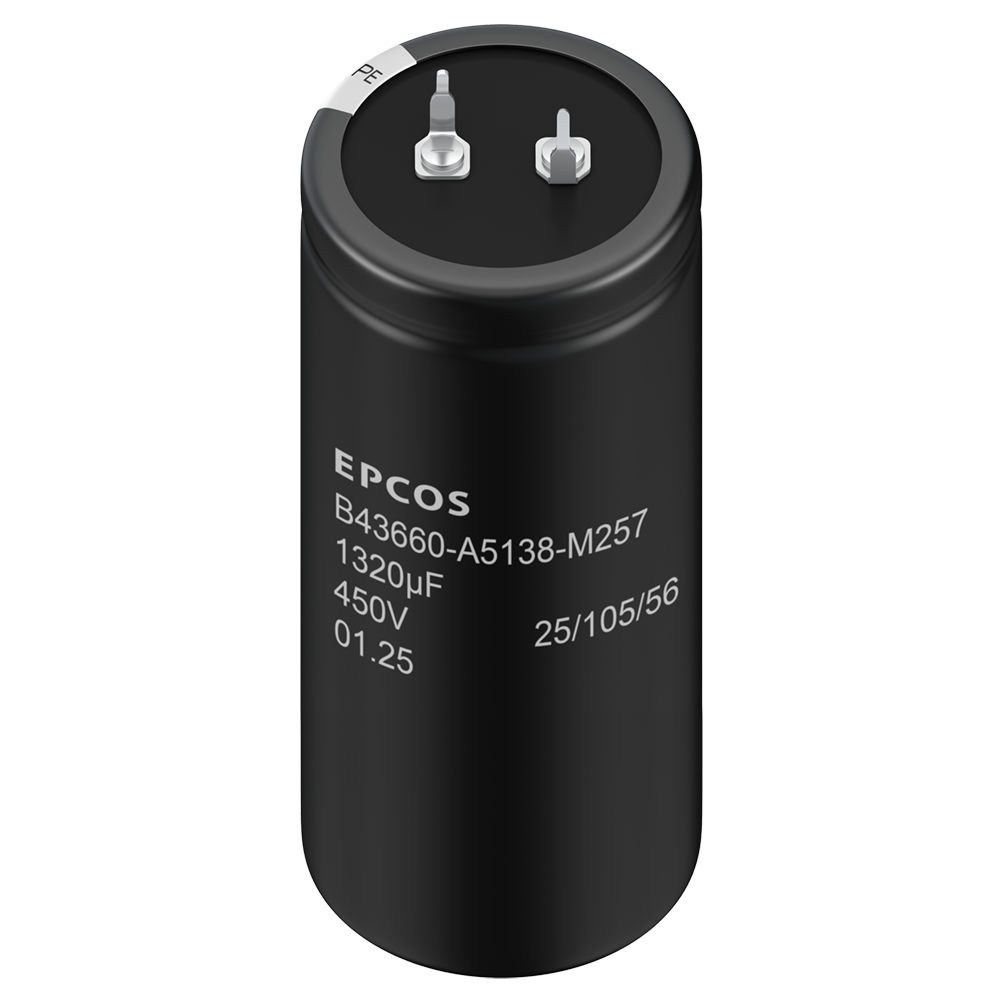

B43660-Serie

  • Bemessungsspannung: bis zu 475 V
  • Bemessungskapazität: 460 bis 1320 µF
  • Ripplestrom-Belastbarkeit: bis zu 3,54 A
  • Nominale Brauchbarkeitsdauer: >2000 h bei +105 °C
  • Superkompakt
 B43661 Pic

B43661-Serie

  • Bemessungsspannung: bis zu 475 V
  • Bemessungskapazität: 440 bis 1300 µF
  • Ripplestrom-Belastbarkeit: bis zu 3,58 A
  • Nominale Brauchbarkeitsdauer: >3000 h bei +105 °C
  • Langlebige Bauelemente
 B43645 Pic

B43645-Serie

  • Bemessungsspannung: bis zu 475 V
  • Bemessungskapazität: 160 bis 1470 µF
  • Ripplestrom-Belastbarkeit: bis zu 5,34 A
  • Nominale Brauchbarkeitsdauer: >5000 h bei +105 °C
  • Größte Kapazität und höchster Ripplestrom


Anwendungen

 Power supplies data center
 Power supplies telekom
Drives
UPS
Solar
 Medical

Datenblätter & Suche

PDF Obere Betriebs­temperatur (°C) Brauchbarkeits­dauer (h) Kapazität (µF) Nenn­spannung (V DC) Typ
new
105 >3000 440 - 3080 450, 475 B43661
new
105 >5000 160 - 1960 450, 475 B43645
new
105 >2000 460 - 1320 450, 475 B43660

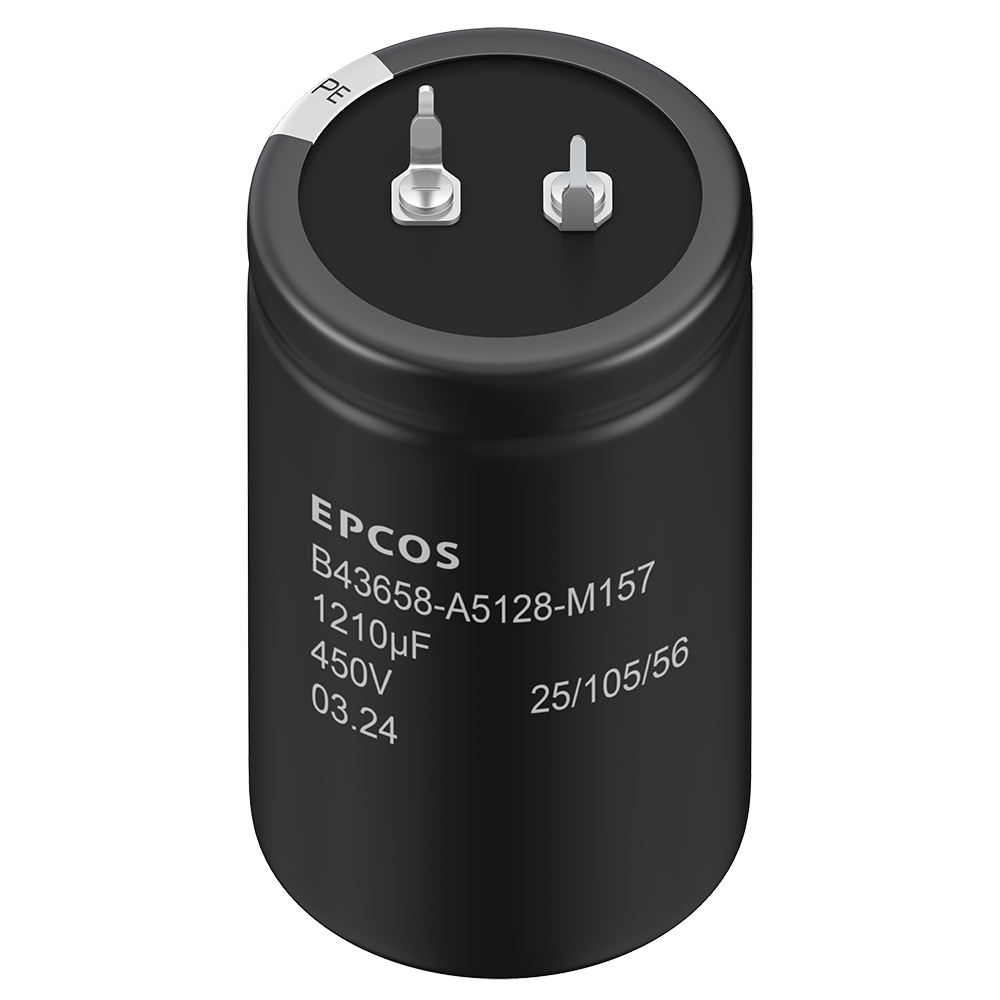

105 >3000 80 - 2060 420 - 500 B43658

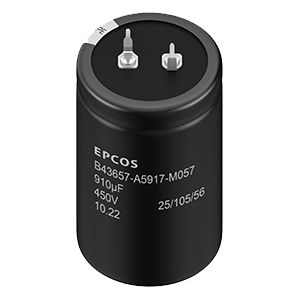

105 >2000 80 - 2060 420 - 500 B43657

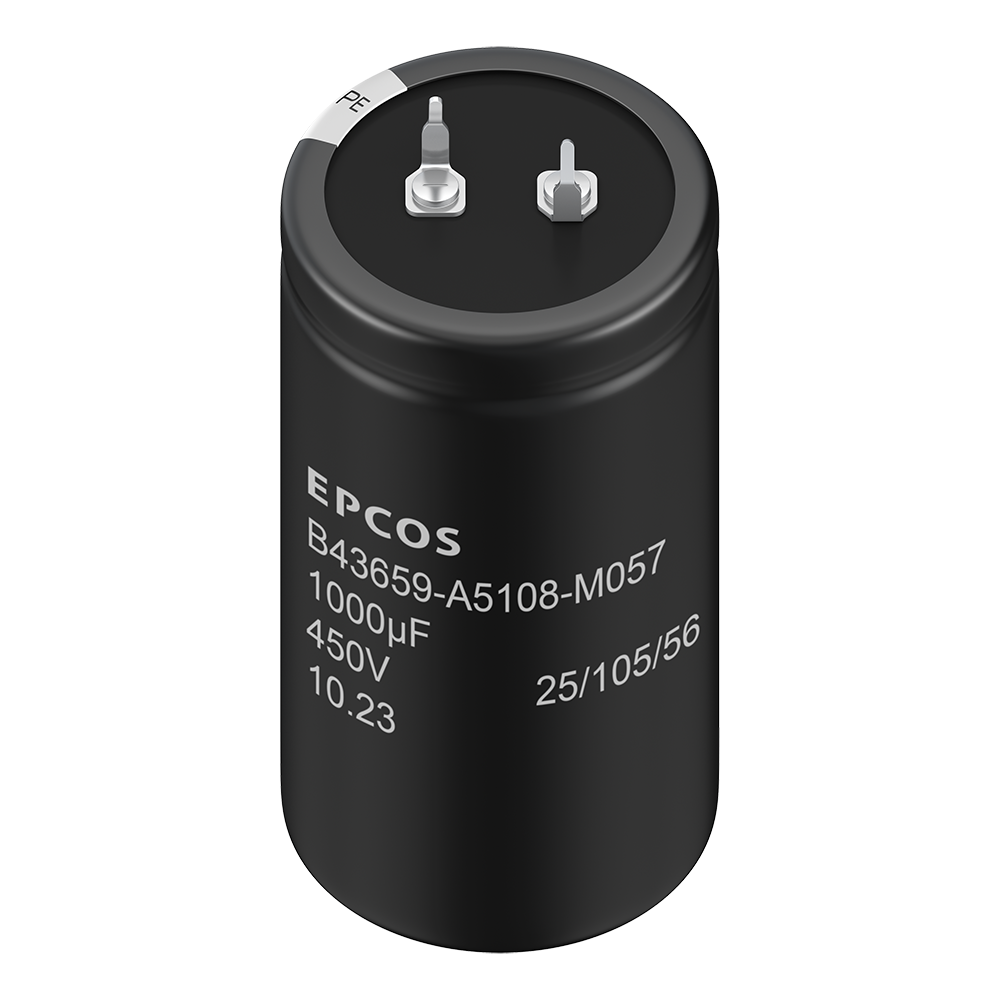

105 >2000 140 - 1440 420 - 475 B43659

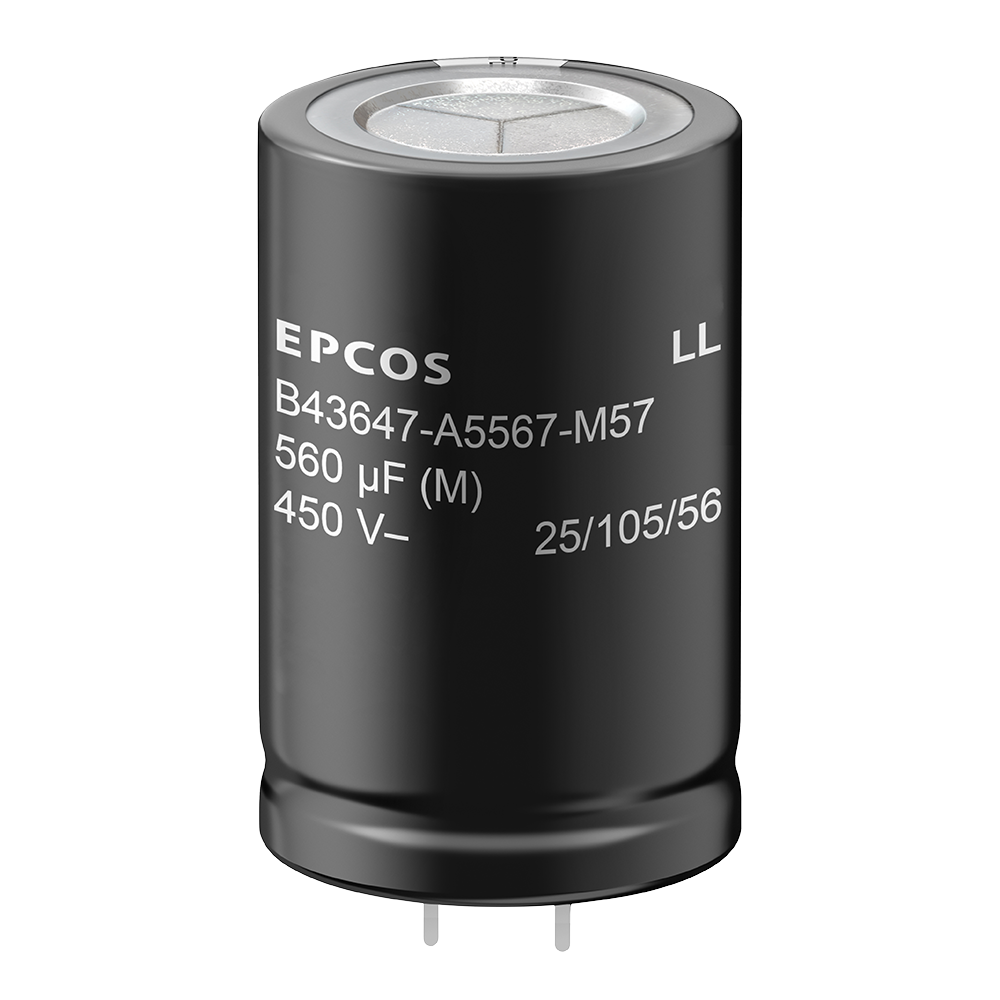

105 >2000 120 - 1000 450 B43647

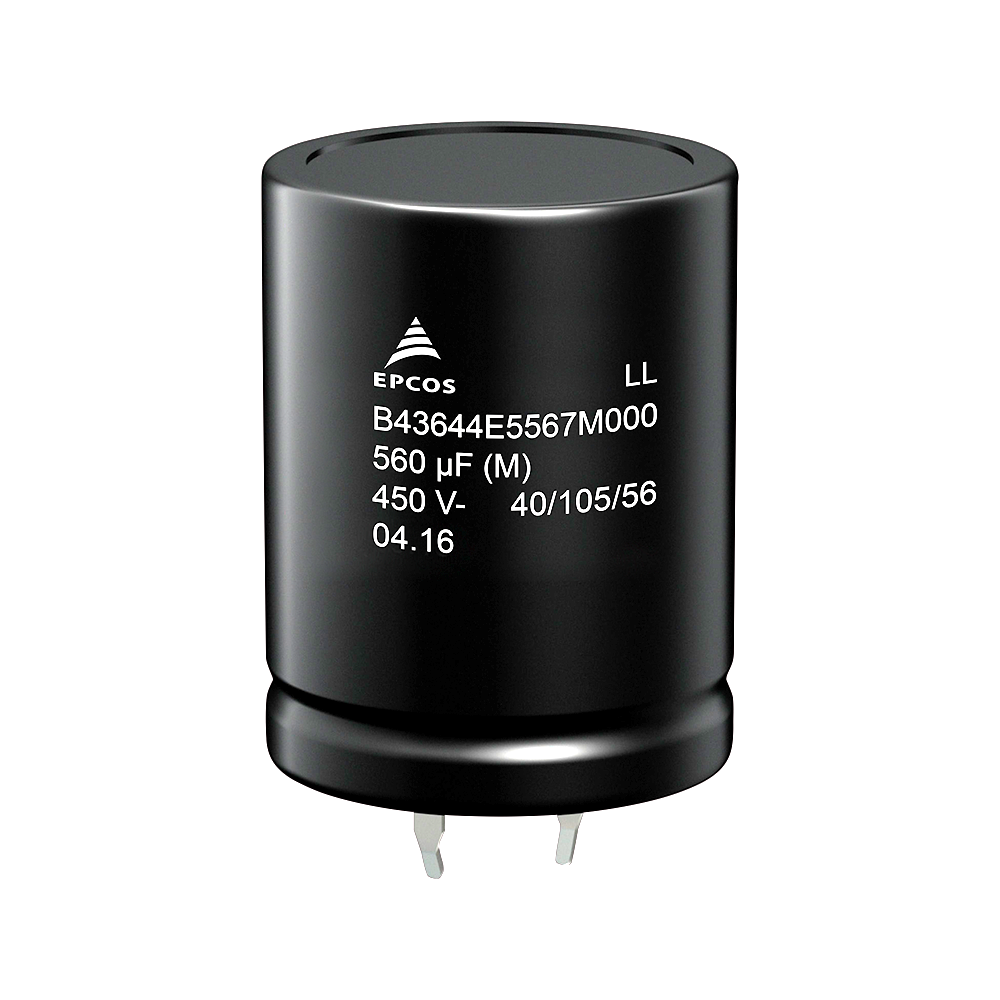

105 >5000 68-2700 200-450 B43644
105 >5000 47 - 2700 200 - 500 B43644
105 >3000 100 - 3300 200 - 450 B43643

Sie können bis zu 20 Dateien gesammelt als zip-Datei herunter laden. Markieren Sie dazu die gewünschten Dateien und klicken Sie auf Download unter der Liste.
