HVC50 für Hochleistungssysteme

22. April 2025

TDK präsentiert HVC50 für Hochleistungssysteme mit bis zu 750 A bei 1500 V

 Bild_Teaser_grau_de

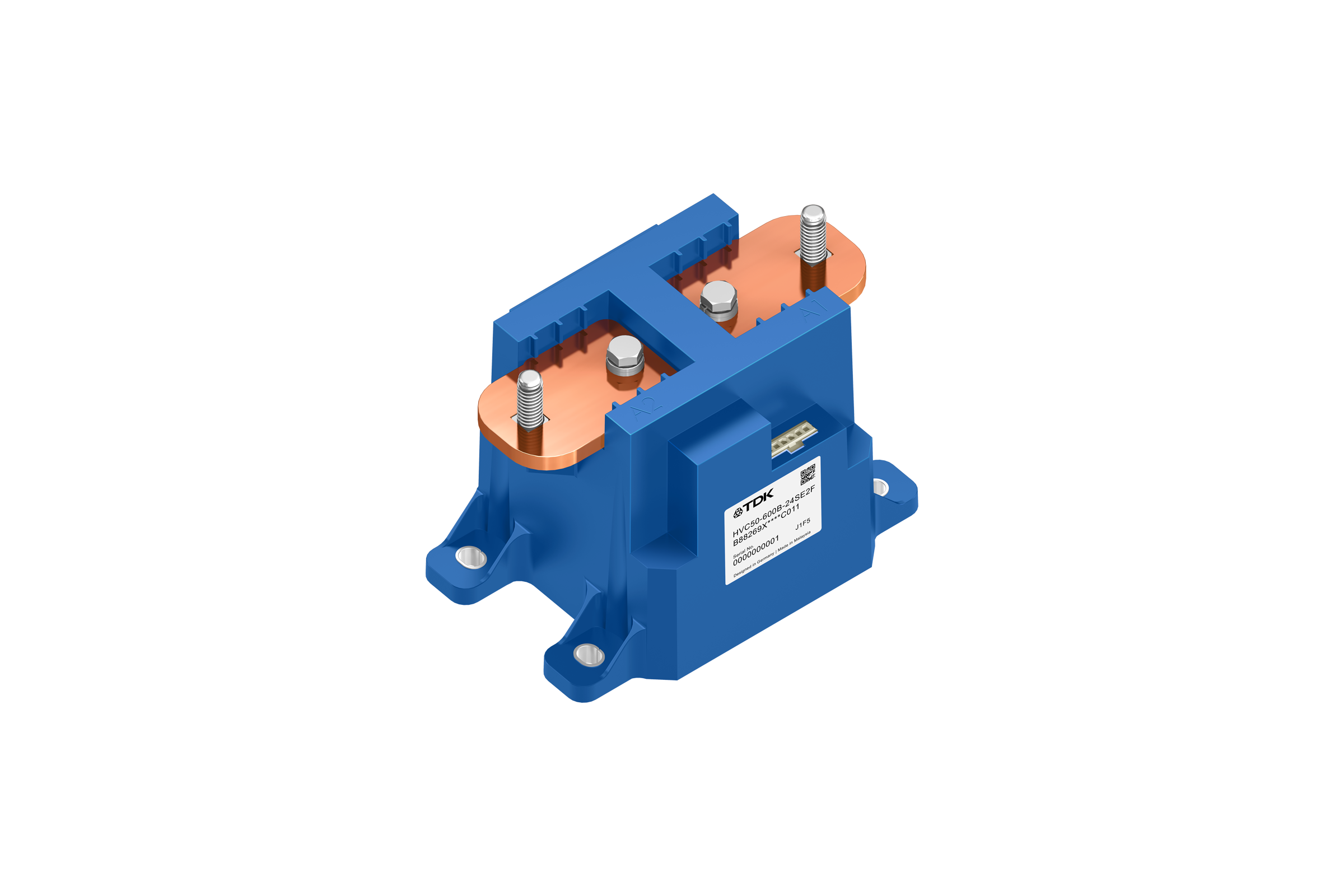

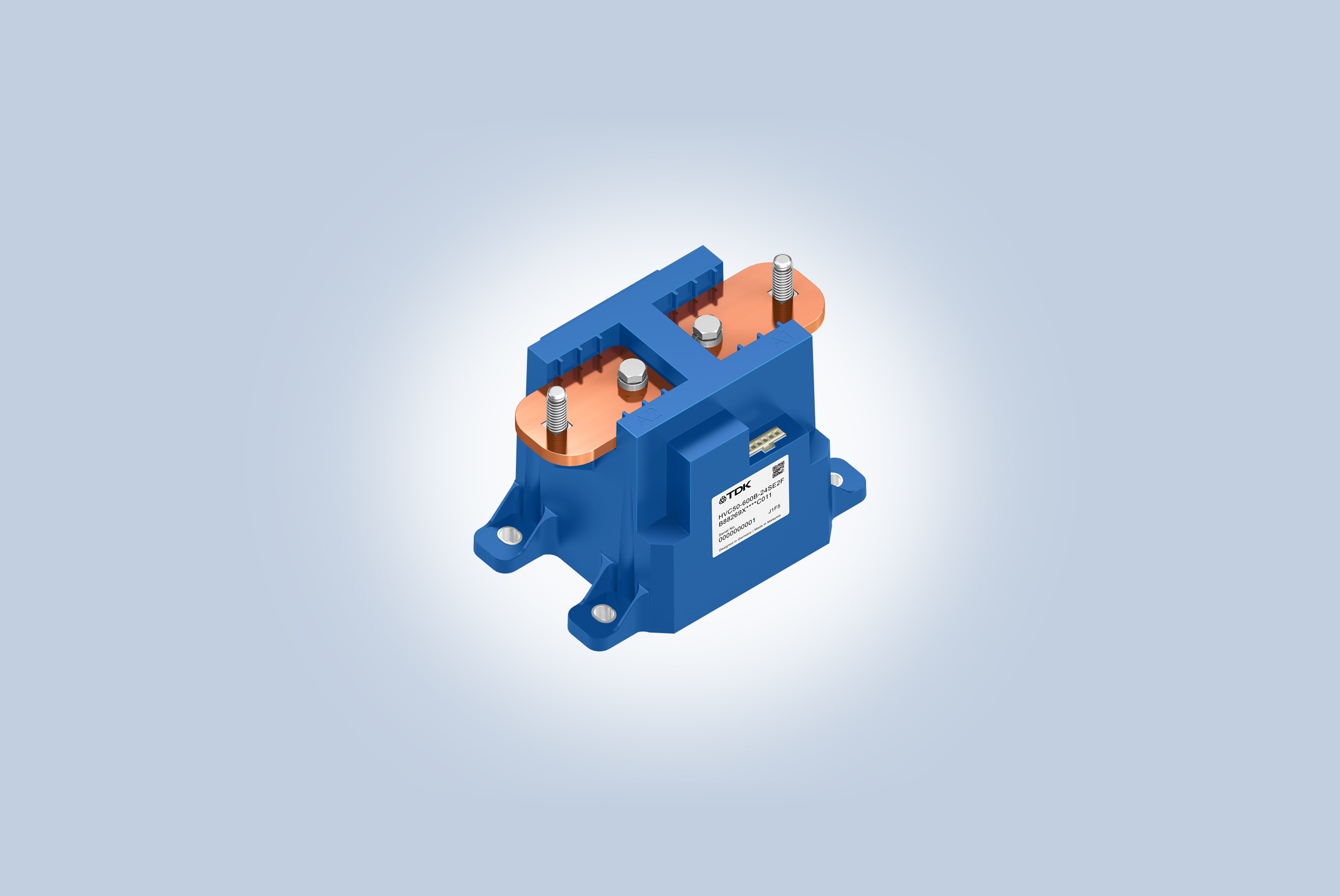

Die TDK Corporation kündigt den HVC50 an, einen Hochspannungs-Gleichstrom-Schütz, der für das Verbinden oder Trennen von Lithium-Ionen-Batterien mit bis zu 1500 V in Traktionsanwendungen, Energiespeichersystemen (ESS) und Megawatt-Ladesystemen entwickelt wurde. Mit diesem Bauelement unterstützt TDK seine Kunden dabei, den grünen Wandel hin zu einer vollelektrischen Gesellschaft voranzutreiben und damit den CO2-Fußabdruck zu reduzieren.

Einmalig kann der HVC50 Gleichspannungen von bis zu 1500 V und Gleichströme von bis zu 1000 A in weniger als 30 ms trennen. Kontinuierlich kann er bis zu 750 A führen. Mit einem Gewicht von 1,7 kg und Abmessungen von 97,8 x 140 x 94,2 mm³ ist dieses Bauelement für die anspruchsvollen Anforderungen von Industrie-Anwendungen und Nutzfahrzeugen ausgelegt und vereint Zuverlässigkeit, Sicherheit und einfache Integration.

Der HVC50 verfügt über eine gasgefüllte keramische Lichtbogenkammer, die auch unter extremen Bedingungen dafür sorgt, dass der Strom schnell und sicher unterbrochen wird. Der integrierte Spiegelkontakt, welcher der Norm IEC 60947-4-1 entspricht, erhöht die Betriebssicherheit, indem er die Schaltvorgänge präzise zurückmeldet. Dank der Bidirektionalität des Schützes können Ströme problemlos in beide Richtungen fließen, was ihn äußerst vielseitig macht. Ein Doppelspulen-Design für Nennspannungen von 12 oder 24 V sorgt für einen energieeffizienten Betrieb. Die Einschaltleistung beträgt 50 W, während die stationäre Leistung nur 6 W beträgt, da nach etwa 200 ms eine der beiden Spulen abgeschaltet werden kann.

Zertifiziert nach CE- und UKCA-Normen sowie UL-Standards entspricht der Schütz HVC50 globalen Sicherheits- und Leistungsstandards und kann in verschiedenen Regionen eingesetzt werden, darunter Europa, USA und Asien. Indem er die steigende Nachfrage nach effizienter und zuverlässiger Stromversorgung in ESS und Megawatt-Ladesystemen bedient, trägt der HVC50 dazu bei, den Ausbau nachhaltiger Energielösungen und Lade-Infrastrukturen mit hoher Leistung weltweit zu beschleunigen.


Eigenschaften & Anwendungen

Hauptanwendungsgebiete

  • Batteriesysteme für Traktion
  • Energiespeichsysteme (ESS)
  • EV-Ladesysteme im Megawatt-Bereich





Haupteigenschaften und -vorteile

  • Maximaler Abschaltstrom: 1000 A (DC) bei 1500 V (DC)
  • Dauerbetrieb: bis zu 750 A (DC) bei 1500 V (DC)
  • Unpolarisierte Anschlüsse (bidirektional)
  • Spiegelkontakt als Hilfskontakt (gemäß IEC 60947-4-1)
  • Doppelspule
  • Abschluss der Spule mit TVS-Diode
  • RoHS-kompatibel


Kenndaten

Type

Bestellnummer

Spulenspannung [V]

Dauerstrom [A]

Kurzzeitiger Überstrom (1 Min.) [A]

HVC50-400B-12MCE2Auf Anfrage12400650
HVC50-400B-24MCE2Auf Anfrage24400650
HVC50-600B-12MCE2B88269X7630C011126001000
HVC50-600B-24MCE2B88269X6140C011246001000
HVC50-750B-12MCE2B88269X8020C011127501000
HVC50-750B-24MCE2B88269X7910C011247501000



Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/hvc_presentation.





Über die TDK Corporation

Die TDK Corporation mit Sitz in Tokio, Japan, ist ein weltweit führender Anbieter elektronischer Lösungen für eine smarte Gesellschaft. Basierend auf seinen umfassenden Materialkompetenzen fördert TDK unter der Devise „Attracting Tomorrow“ an der Spitze der technologischen Evolution den Wandel der Gesellschaft. Das Unternehmen wurde 1935 gegründet, um Ferrite zu vermarkten, die für die Herstellung von elektronischen und magnetischen Produkten Schlüsselmaterialien sind. Das umfassende, innovationsgetriebene Produktsortiment von TDK reicht von passiven Bauteilen wie Keramik-, Aluminium-Elektrolyt- und Folienkondensatoren bis zu magnetischen, Hochfrequenz-, Piezo- und Schutzbauelemente. Das Produktspektrum umfasst außerdem Sensoren und Sensorsysteme, z.B. Temperatur- und Drucksensoren sowie magnetische und MEMS-Sensoren. Außerdem liefert TDK Stromversorgungen und Energiekomponenten, Magnetköpfe und mehr. Diese Produkte werden unter den Marken TDK, EPCOS, InvenSense, Micronas, Tronics und TDK-Lambda vertrieben. TDK konzentriert sich auf anspruchsvolle Märkte in den Bereichen der Automotive-, Industrie- und Consumer-Elektronik sowie der Informations- und Kommunikationstechnik. Das Unternehmen verfügt über Entwicklungs- und Fertigungsstandorte sowie Vertriebsniederlassungen in Asien, Europa, Nord- und Südamerika. Im Geschäftsjahr 2024 erzielte TDK einen Umsatz von 14,6 Milliarden USD und beschäftigte rund 101.000 Mitarbeiter weltweit.
