Überspannungsschutz

30. Januar 2024

TDK bietet Varistoren in SMD-Ausführung mit hoher Stoßstrom-Belastbarkeit

 Bild_Teaser_grau_de

Die TDK Corporation präsentiert zwei neue Varistor-Serien in SMD-Ausführung. Die Bauelemente beider Familien sind für einen breiten Betriebsspannungsbereich von 175 VRMS bis 460 VRMS, entsprechend 225 VDC bis 615 VDC, verfügbar. Während die Typen der Serie B72210M*, die den bedrahteten S14-Scheibenvaristoren entsprechen, eine Stoßstrom-Belastbarkeit von 6000 A bieten, haben die der Serie B72214M*, die den bedrahteten S20-Scheibenvaristoren entsprechen, eine hohe Stoßstrom-Belastbarkeit von 10.000 A. Alle Bauelemente sind für eine hohe Betriebstemperatur von maximal +125 °C und eine extrem feuchte Wärmeumgebung (85% relative Luftfeuchtigkeit bei +85 °C) ausgelegt.

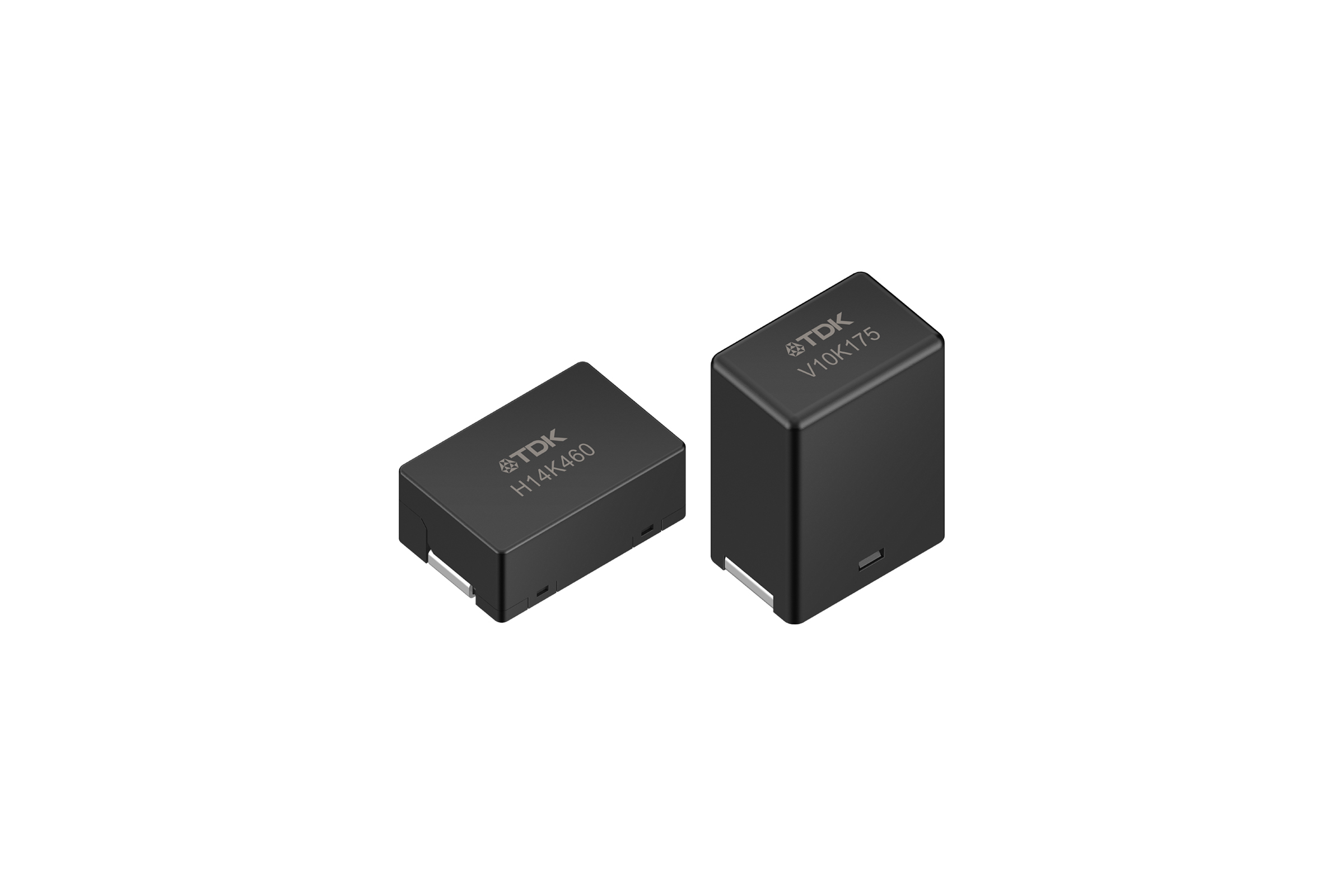

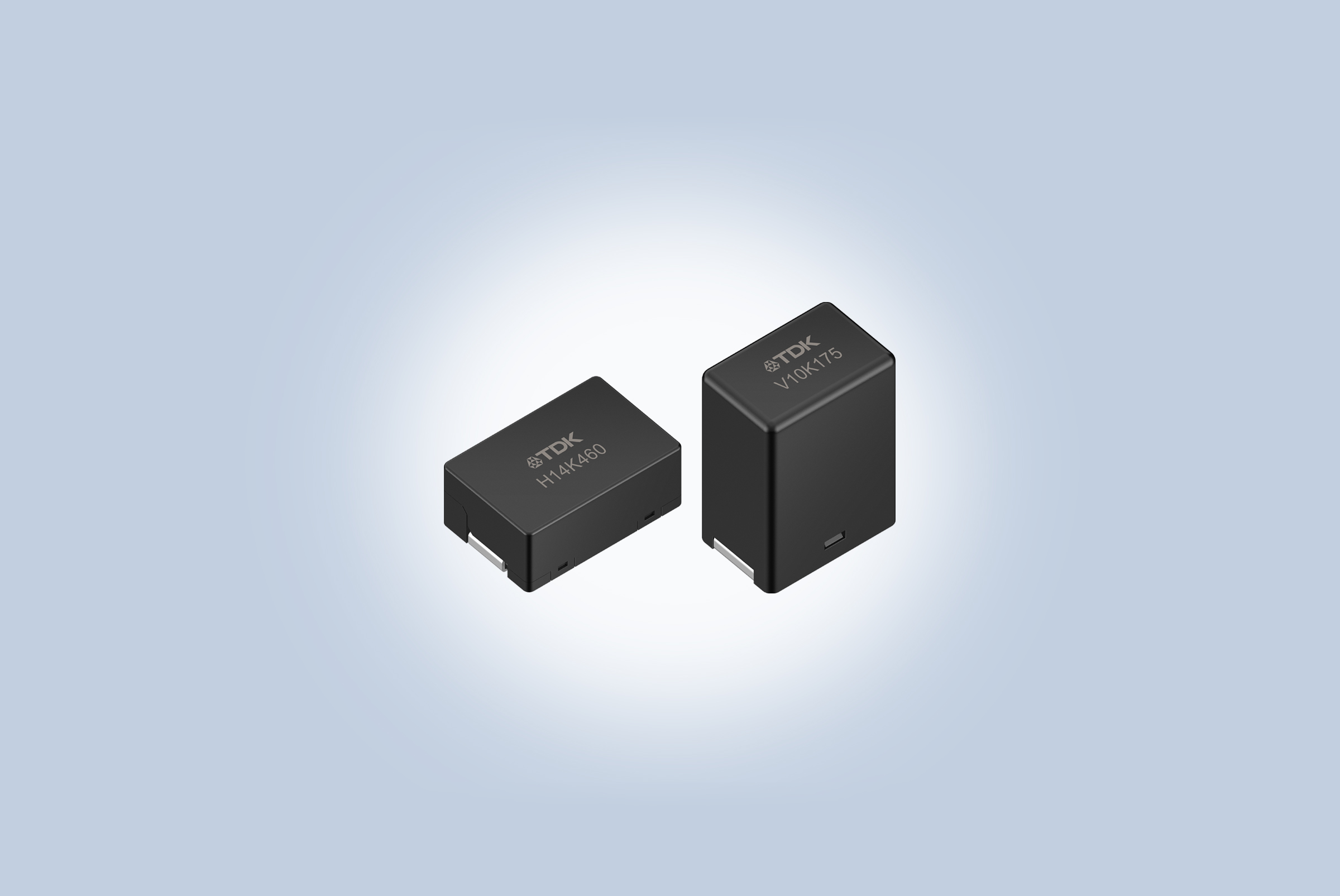

Die neuen SMD-Serien sind nach AEC-Q200 qualifiziert. Alle Typen sind sowohl in horizontaler als auch in vertikaler Ausführung erhältlich, was eine höhere Designflexibilität bietet. Die horizontalen Versionen der Serie B72210M* messen von 22 x 15 x 11 mm3, während die der Reihe B72214M* Abmessungen von 27 x 18 x 11 mm3 (L x B x H) haben. Die vertikalen Typen dagegen sind 15 x 10 x 20 mm3 bzw. 18 x 10 x 25,5 mm3 groß. Dies führt zu einer Platzersparnis im Vergleich zu bedrahteten Varistoren der gleichen Leistungsklasse.

Einsatzgebiete der SMD-Überspannungsschutz-Bauelemente sind On-board-Charger, Stromversorgungen, Frequenzumrichter, Photovoltaik-Anlagen und Haushaltsgeräte.

Weitere Informationen über die Produkte finden Sie unter https://www.tdk-electronics.tdk.com/de/smd_varistors

Eigenschaften & Anwendungen

Hauptanwendungsgebiete

  • On-board-Charger, Stromversorgungen, Frequenzumrichter, Photovoltaik-Anlagen und Haushaltsgeräte

Haupteigenschaften und -vorteile

  • Breiter Betriebsspannungsbereich von 175 VRMS bis 460 VRMS
  • Hohe Stoßstrom-Belastbarkeit von 6000 A oder 10.000 A
  • Horizontale und vertikale Bauformen
  • Qualifiziert nach AEC-Q200
  • Platzersparnis im Vergleich zu bedrahteten Scheibenvaristoren bei gleicher Leistung
