TDK bietet extrem kompakte und zuverlässige CLT-Power-Induktivitäten für das Power-Management von ADAS/AD

 Bild_Teaser_grau_de

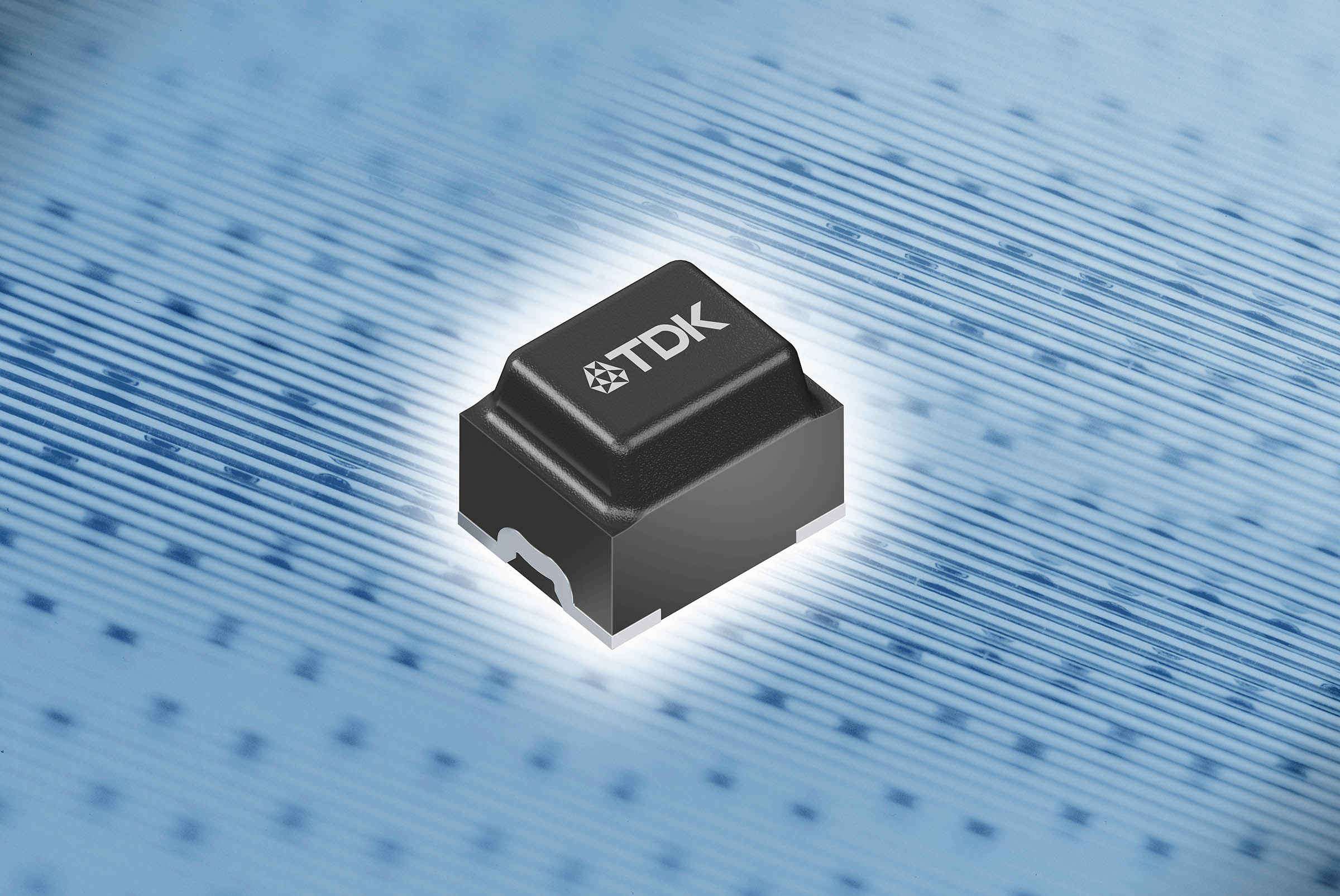

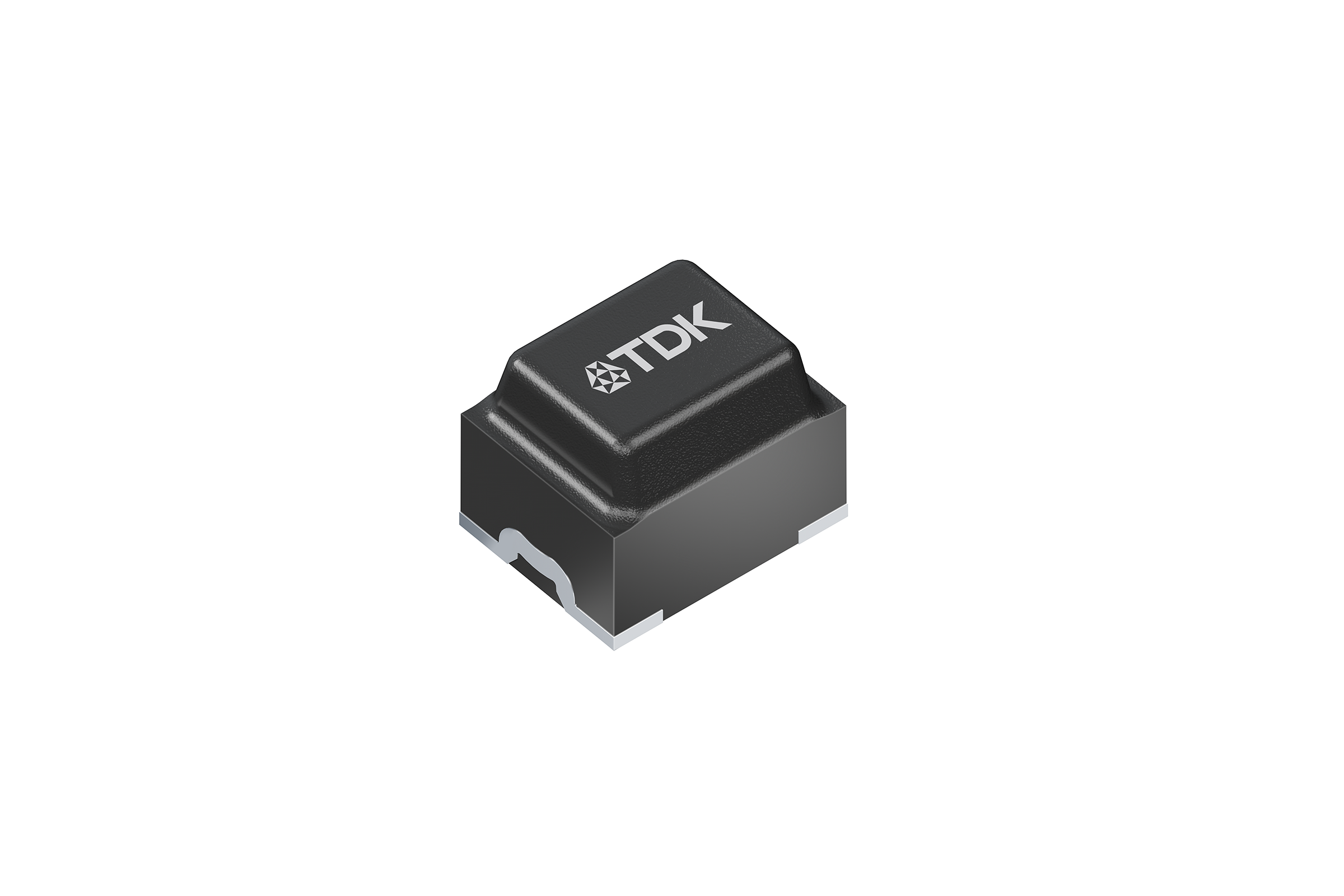

Die TDK Corporation präsentiert mit der Serie CLT32 Leistungsinduktivitäten, die sich durch ein neuartiges Design, extrem geringe Abmessungen und hervorragende elektrische Werte auszeichnen. Die neun Typen der Serie decken ein Induktivitätsspektrum von 17 nH bis 440 nH ab und sind für Sättigungsströme von 13,5 A bis 60 A ausgelegt. Sie haben eine Grundfläche von nur 3,2 x 2,5 mm2 bei einer Bauhöhe von 2,5 mm und sind damit die mit Abstand kompaktesten SMT-Power-Induktivitäten in ihrer Leistungsklasse. Ausgelegt sind sie für einen Temperaturbereich von -40 °C bis 165 °C einschließlich Eigenerwärmung.

Ein besonderes Augenmerk liegt bei diesen AEC-Q200 qualifizierten Bauelementen auf der innovativen Konstruktion. Das Design besteht aus einer massiven Kupferspule, die mit einem ferromagnetischen Kunststoff-Compound umspritzt wird. Die Spulenenden fungieren bereits als Terminals. Dadurch sind die bei Induktivitäten sonst üblichen Kontaktierungen zwischen Draht und Anschlüssen obsolet, was die Zuverlässigkeit – vor allem für Automotive-Applikationen – deutlich erhöht. Durch die massive Kupferspule wird außerdem ein extrem geringer RDC Wert erzielt, welcher die Verluste entsprechend auf ein Minimum beschränkt. Der Gleichstromwiderstand liegt bei dem Induktivitätswert von 17 nH bei nur 0,39 mΩ.

Die kompakten und hochrobusten CLT32 Induktivitäten sind prädestiniert für sicherheitsrelevante Automotive-Anwendungen im Bereich von ADAS und AD. Hier kommen Hochleistungsprozessoren zum Einsatz, die Ströme im zweistelligen Ampere-Bereich benötigen. Als Stromversorgungseinheiten werden Power Management ICs (PMICs) eingesetzt, die diese hohen Ströme bereitstellen. Dabei sind Leistungsinduktivitäten zur Stabilisierung Schlüsselbauelemente an den Ausgängen. Die CLT32 Typen sind für Schaltfrequenzen bis 10 MHz ausgelegt und erfüllen damit schon jetzt zukünftige Anforderungen an DC/DC-Wandler mit hohen Taktraten.


Eigenschaften & Anwendungen

Hauptanwendungsgebiete

  • PMICs für die Versorgung von Hochleistungsprozessoren für ADAS/AD
  • DC/DC-Wandler mit hohen Taktraten

Haupteigenschaften und -vorteile

  • Extrem kompakte Baugröße von 3,2 x 2,5 x 2,5 mm3
  • Hoher Sättigungsstrom von bis zu 60 A
  • Betriebstemperatur bis 165 °C
  • Hohe Zuverlässigkeit durch das innovative Design ohne interne Kontaktierungen
  • Extrem geringer RDC
  • Qualifiziert nach AEC-Q200
  • Geeignet für Schaltfrequenzen bis 10 MHz

Weitere Informationen über die Produkte finden Sie unter https://www.tdk-electronics.tdk.com/de/clt32.
