Folien-Kondensatoren: Kompakte und robuste AC-Filterkondensatoren

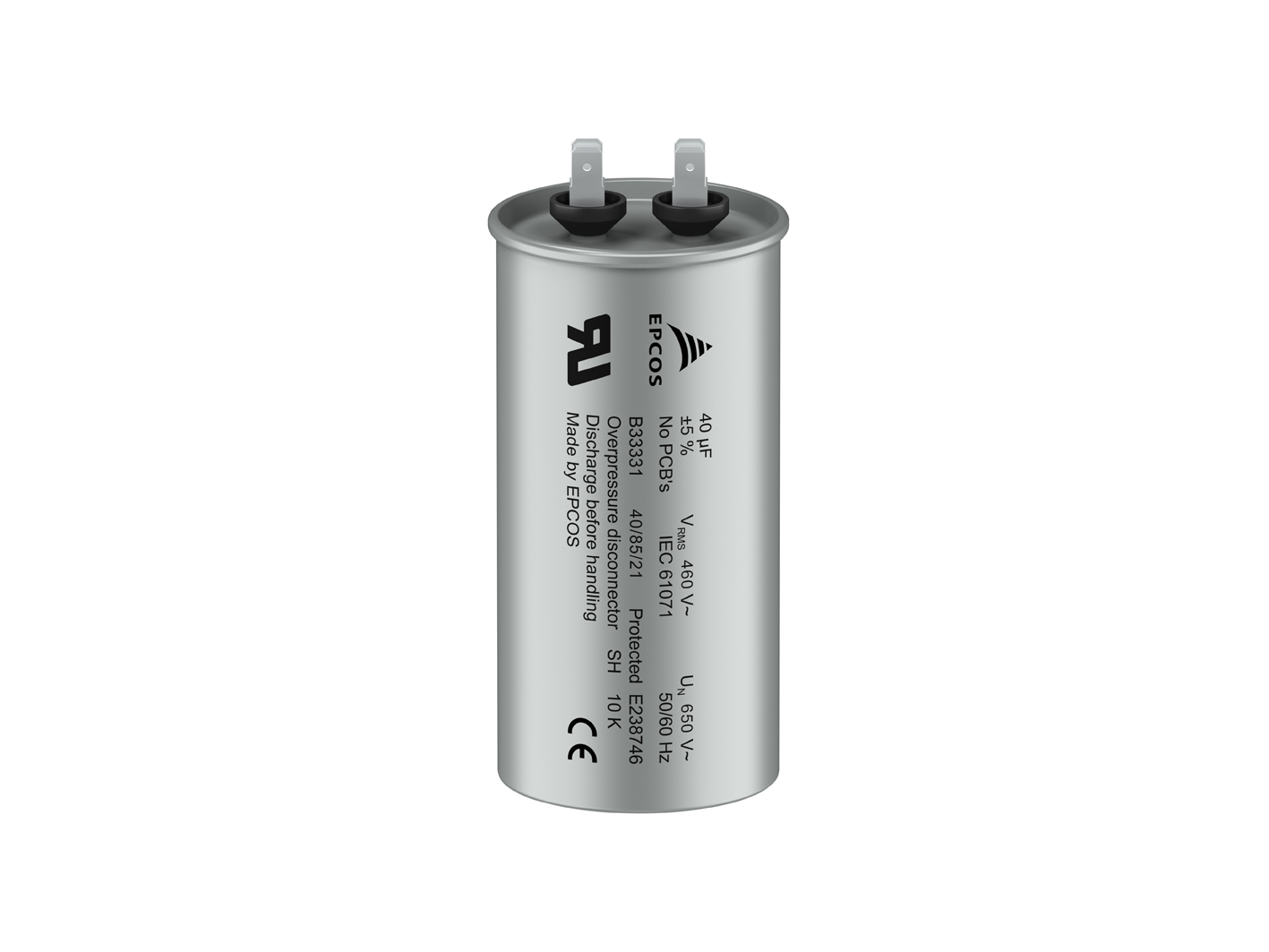

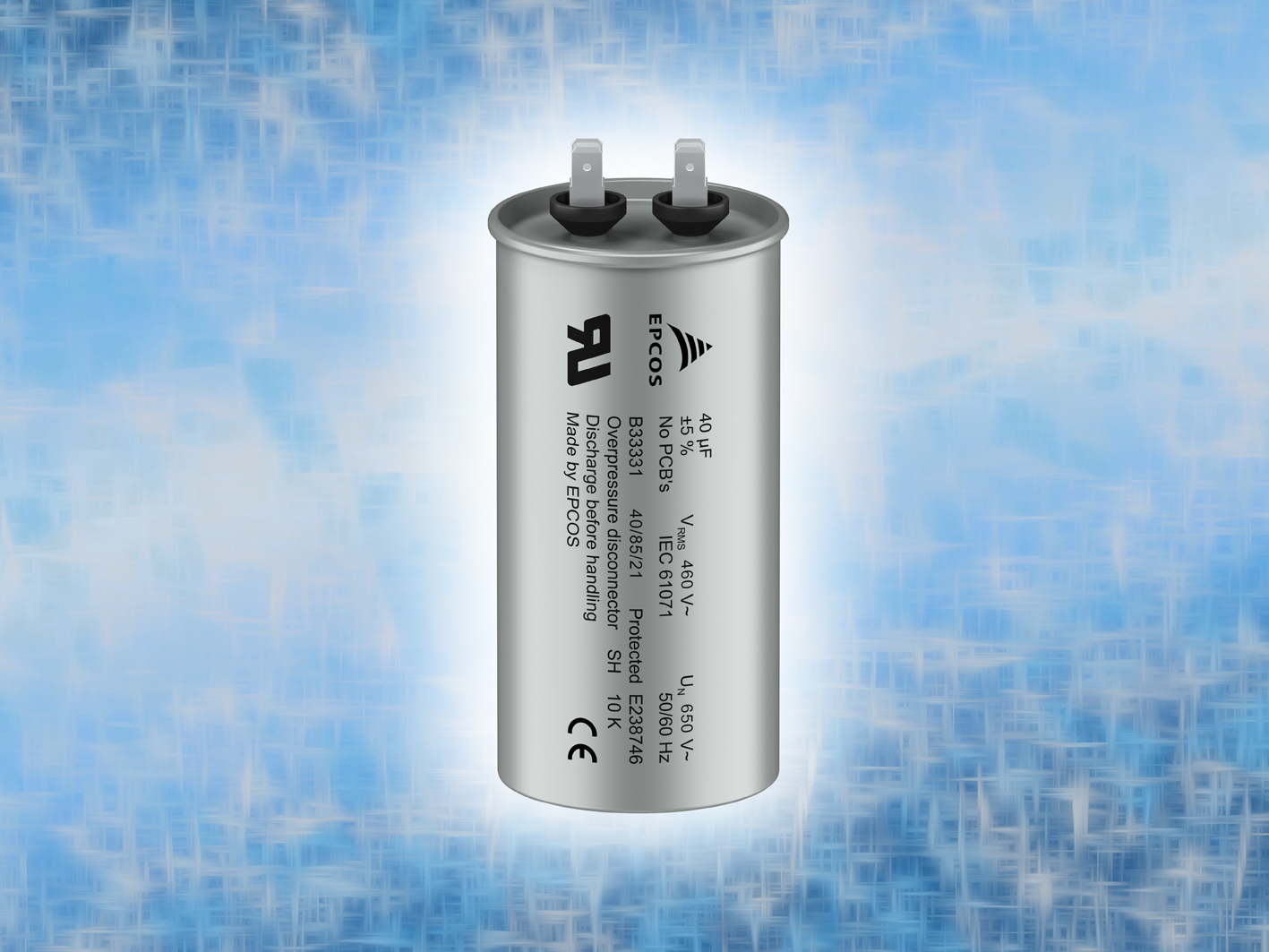

Die TDK Corporation präsentiert eine neue Serie von EPCOS MKP-AC-Kondensatoren für Filteranwendungen. Ausgelegt sind die Bauelemente der Serie B33331V* für eine Nenn­spannung von 460 V_RMS, was einer Scheitelspannung von 650 V entspricht, und decken ein Kapazitätsspektrum von 2 µF bis 50 µF ab. Die Becher sowie deren Deckel sind aus Aluminium, wodurch das gesamte Design sehr robust ist. Trotzdem betragen die Abmessungen – abhängig vom Typ – nur 30 mm x 55 mm bis 50 mm x 100 mm (D x H).

Die Zuverlässigkeit der neuen Kondensatoren auch unter rauen Einsatzbedingungen wurde durch einen THB-Test mit den Randbedingungen 85 °C, 85 Prozent relativer Luftfeuchte bei angelegter Nennspannung für 1000 Stunden nachgewiesen. Nach IEC 61071 beträgt die Lebensdauer mindesten 100.000 Stunden. Die Kondensatoren tragen das CE-Zeichen, Typen mit einem Becherdurchmesser >40 mm sind UL zugelassen und die Isolierung der Anschlüsse entspricht UL 94 V0. Sollte durch Überlastung ein zu großer Druck im Konden­satorgehäuse entstehen, trennt die integrierte Überdrucksicherung beide Anschlüsse vom Wickel.

Die neuen Kondensatoren können zum Beispiel als Ausgangsfilter von Photovoltaik-Invertern, Frequenzumrichtern und unterbrechungsfreien Stromversorgungen eingesetzt werden.

Hauptanwendungsgebiete

• Ausgangsfilter von Photovoltaik-Invertern, Frequenzumrichtern und unterbrechungsfreien Stromversorgungen
• Allgemeine Filteranwendungen

Haupteigenschaften und -vorteile

• Robustes Design durch Aluminium-Becher und Deckel
• Kompakte Abmessungen
• Trennung beider Anschlüsse bei Überdruck

Weitere Informationen über die Produkte finden Sie unter www.epcos.de/ac_capacitors.
