Energie-Varistoren

Der ultrazuverlässige MOV

​

Metalloxid-Varistoren - kurz MOV - bestehen größtenteils aus Zinkoxid, einer Halbleiterstruktur die für die Funktion des Überspannungschutzes grundlegend ist. Dieses Material ist sehr robust und langlebig und bildet das Herzstück des Überspannungsschutzes.

Merkmale

  • Erfüllt IEC/IEEE (ANSI)
  • Kundenspezifischer Durchmesser von bis zu 125 mm bei einer Höhe von 2 mm bis 44 mm
  • Hoher Entladestrom für 4/10-μs-Impulse
  • Wiederholter Aufladung von bis zu 8,0 C
  • Maximale Stromverträglichkeit bis zu 3500 A bei 2-ms-Impulsen
  • Hochwertige Gradienten-Performance-Scheiben von 200 V/mm bis zu 550 V/mm
  • Glaspassivierung
  • Hervorragende thermische Eigenschaften
  • Geringe Verlustleistung
  • Verfügbar für Sonderanwendungen wie den Einsatz in ölgefüllten Transformatoren zum Schutz von Transformatorwicklungen, Gleichstromanwendungen und den Einsatz in gasisolierten Schaltanlagen (SF6) mit hohen Gradientenblöcken.

Vorteile

_Benefit_Small_Size

Geringe Größe des MOV sorgt für bessere elektrische Leistung

  • Die Glaspassivierung verbessert die Energieaufnahme und die Entladung hoher Ströme
  • Die E36 Serie mit einem Durchmesser von 36 mm hält 100 kA bei 4/10-μs-Impulsen stand
  • Die E41 Serie mit einem Durchmesser von 41 mm hält einer wiederholten Entladung von 0,4 C stand

 Zuverlässige Alterungsresistenz

  • Geringe Verlustleistung bei Wechselstromanwendungen
  • Gleichstromalterung mit Depolarisierung
  • Maximale Energieaufnahme bis zu 3500 A bei 2-ms-Impulsen

  • Gradientenleistung von 220 V/mm bei Standardanwendung

    • 350 V/mm für gasisolierte Schaltanlagen (auf Anfrage)
    • 550 V/mm für kundenspezifische Anwendung (auf Anfrage)
_Benefit_Ageing

Anwendungen

Geeignete Anwendungen für das Produkt finden

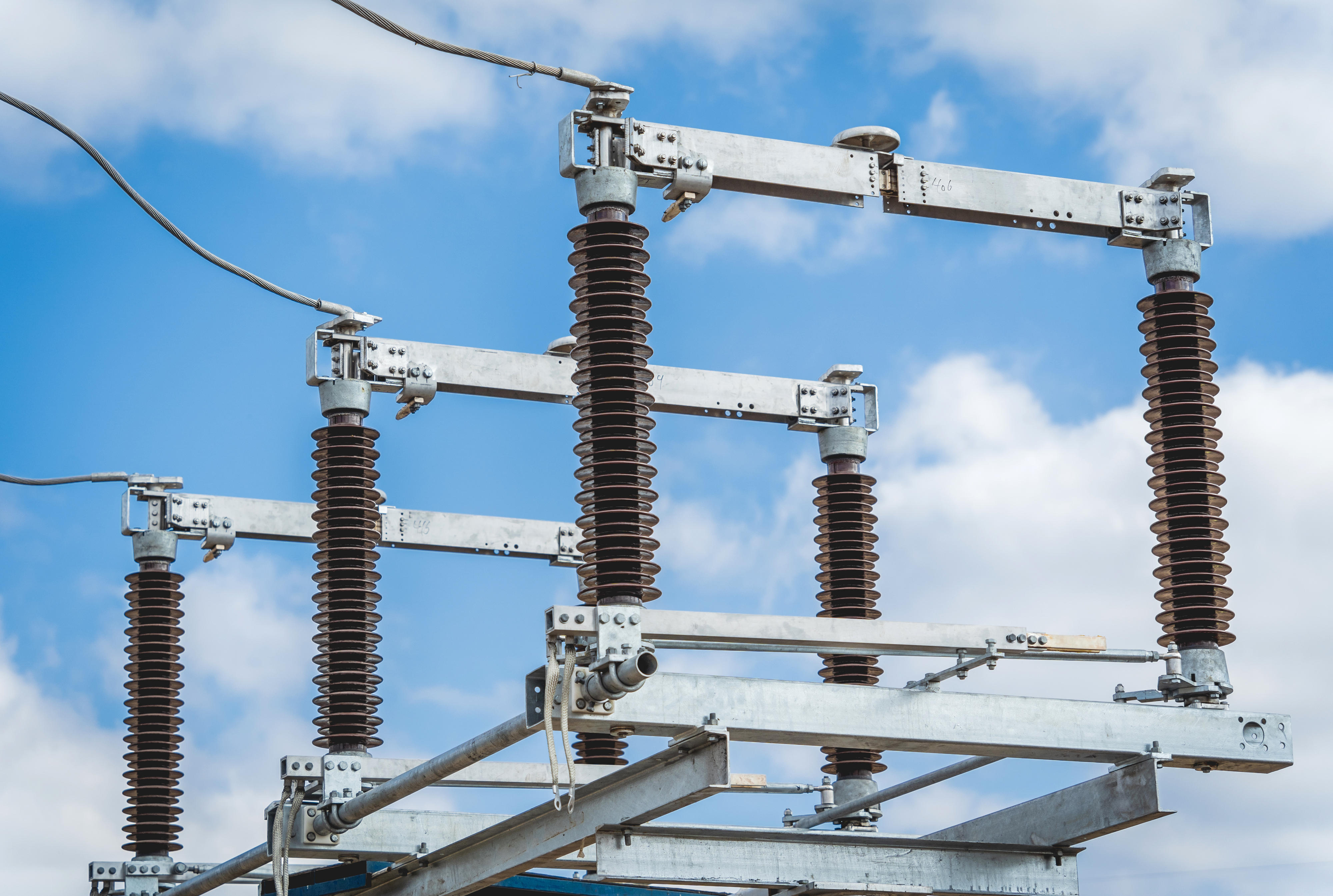

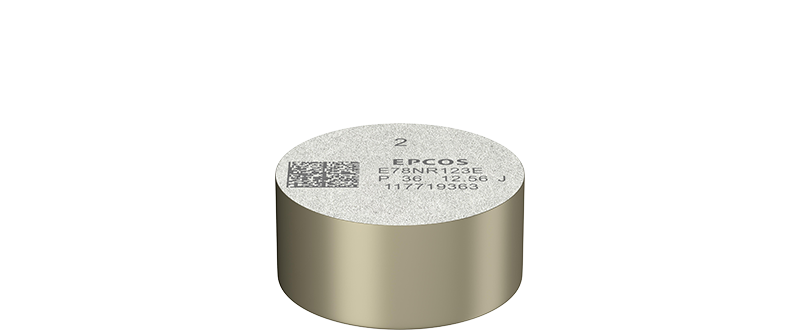

Station Class

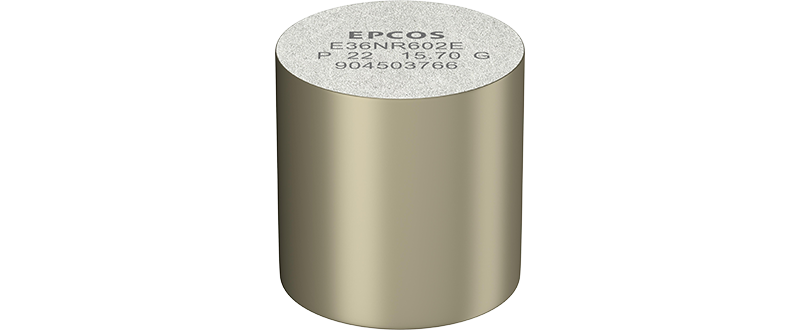

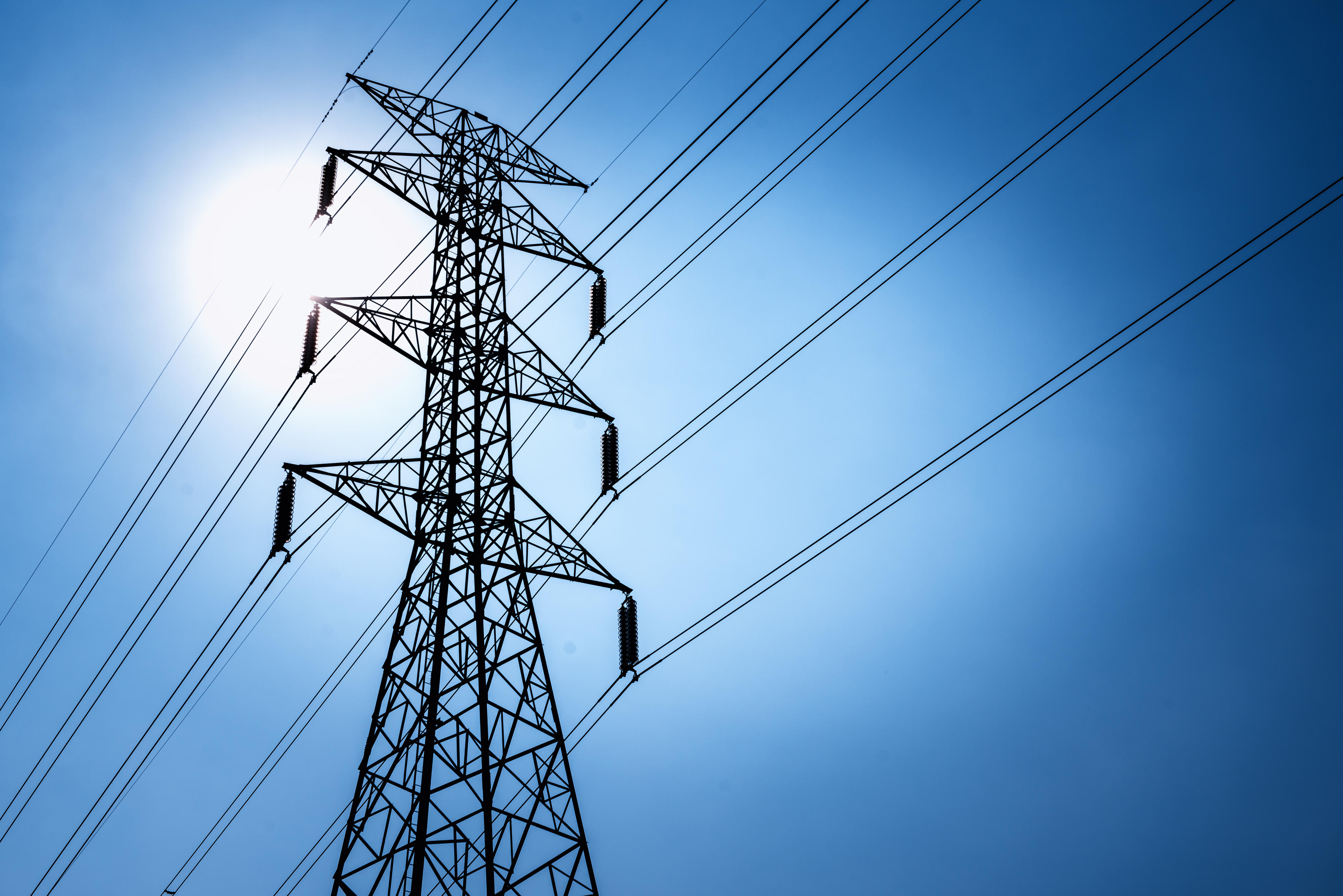

Distribution Class

Erneuerbare Energien

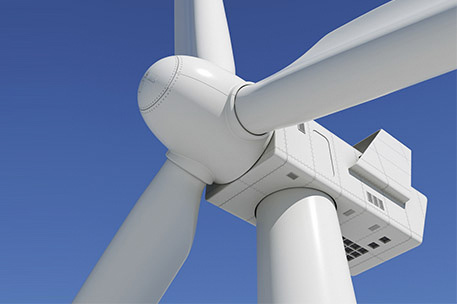

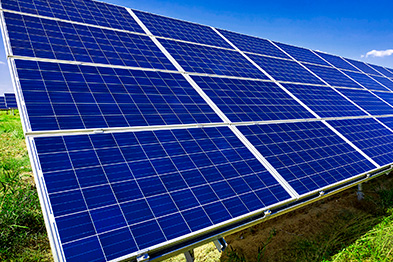

Wind Solar

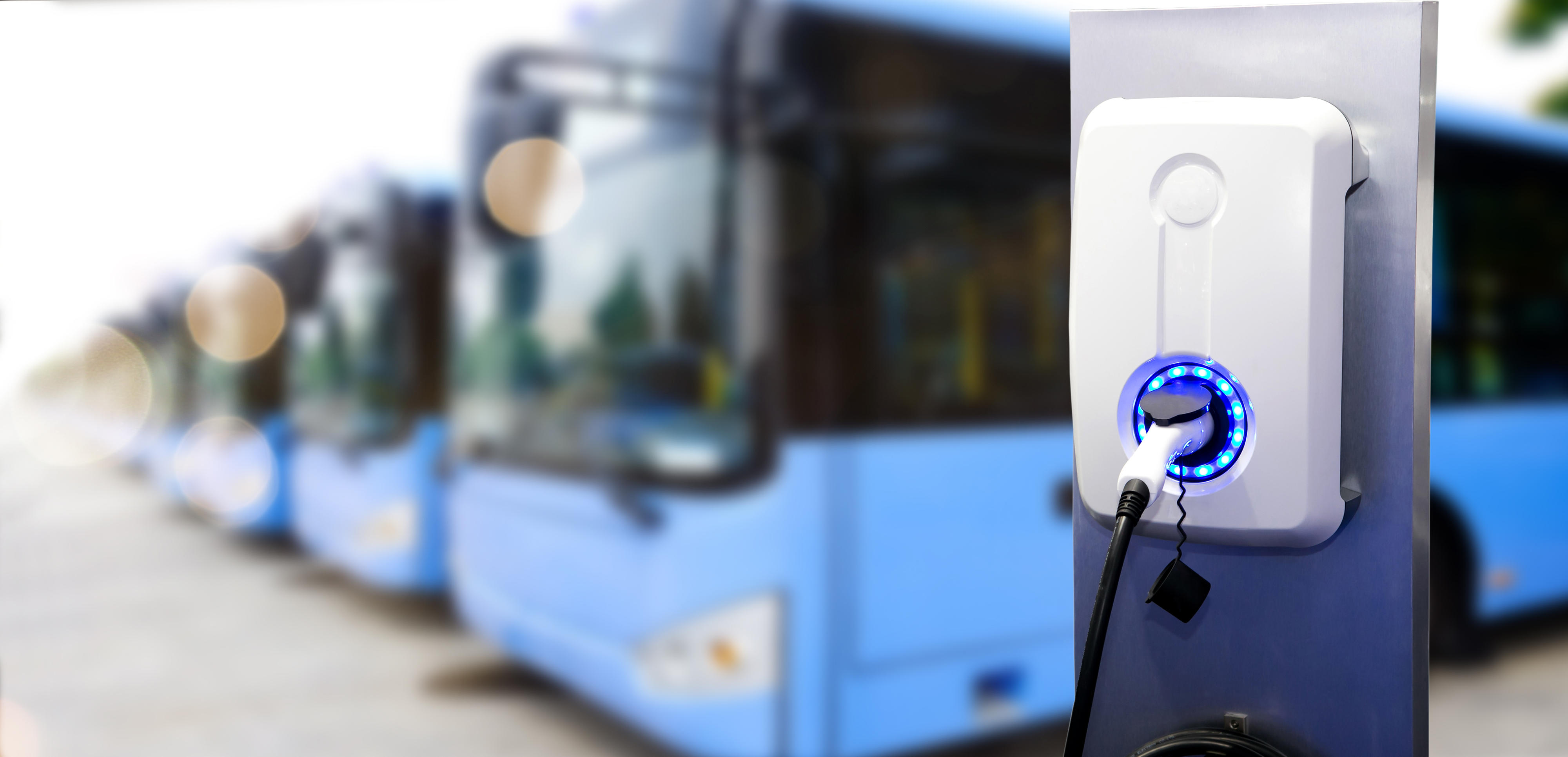

Traktion

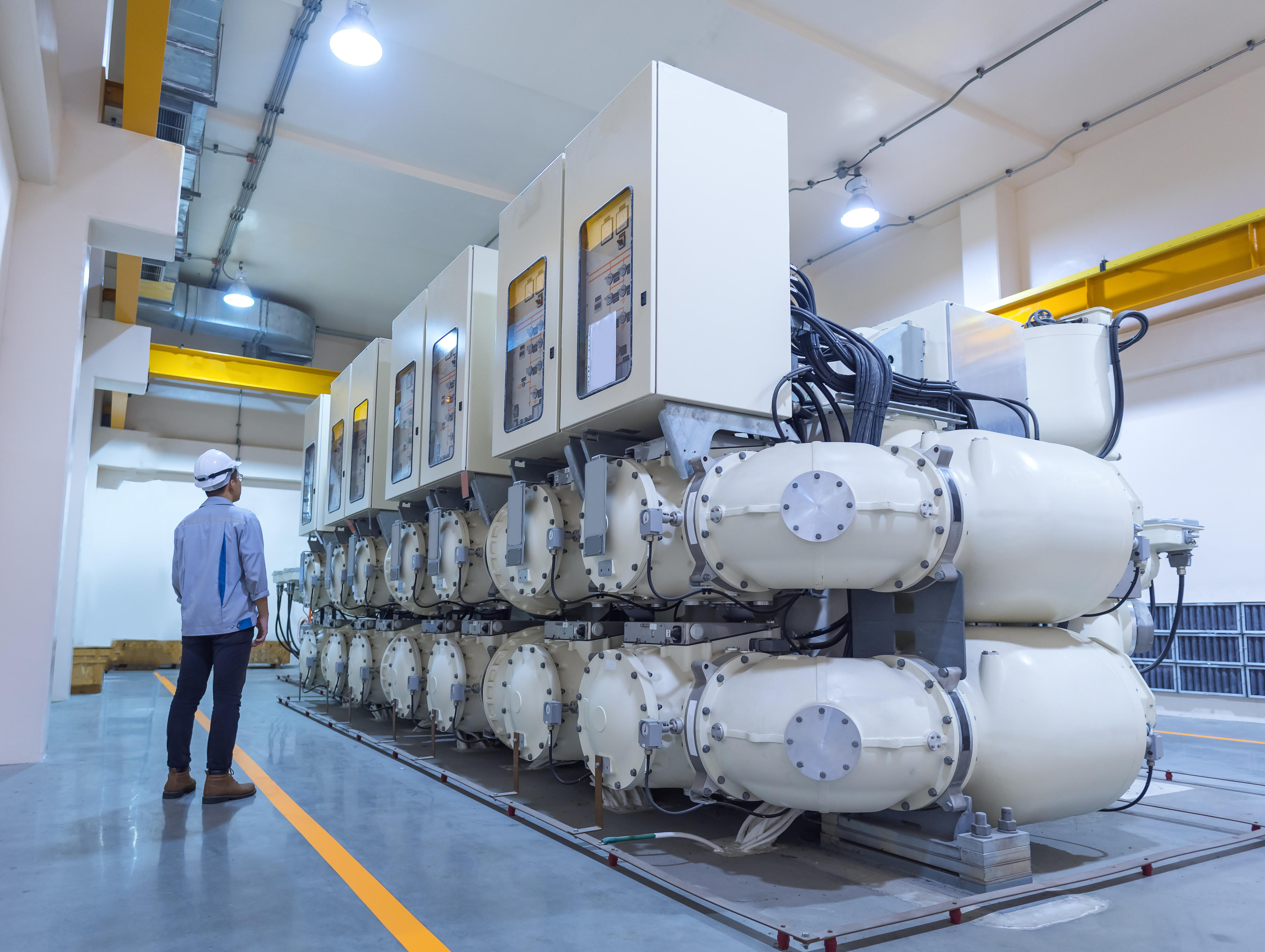

Industrie

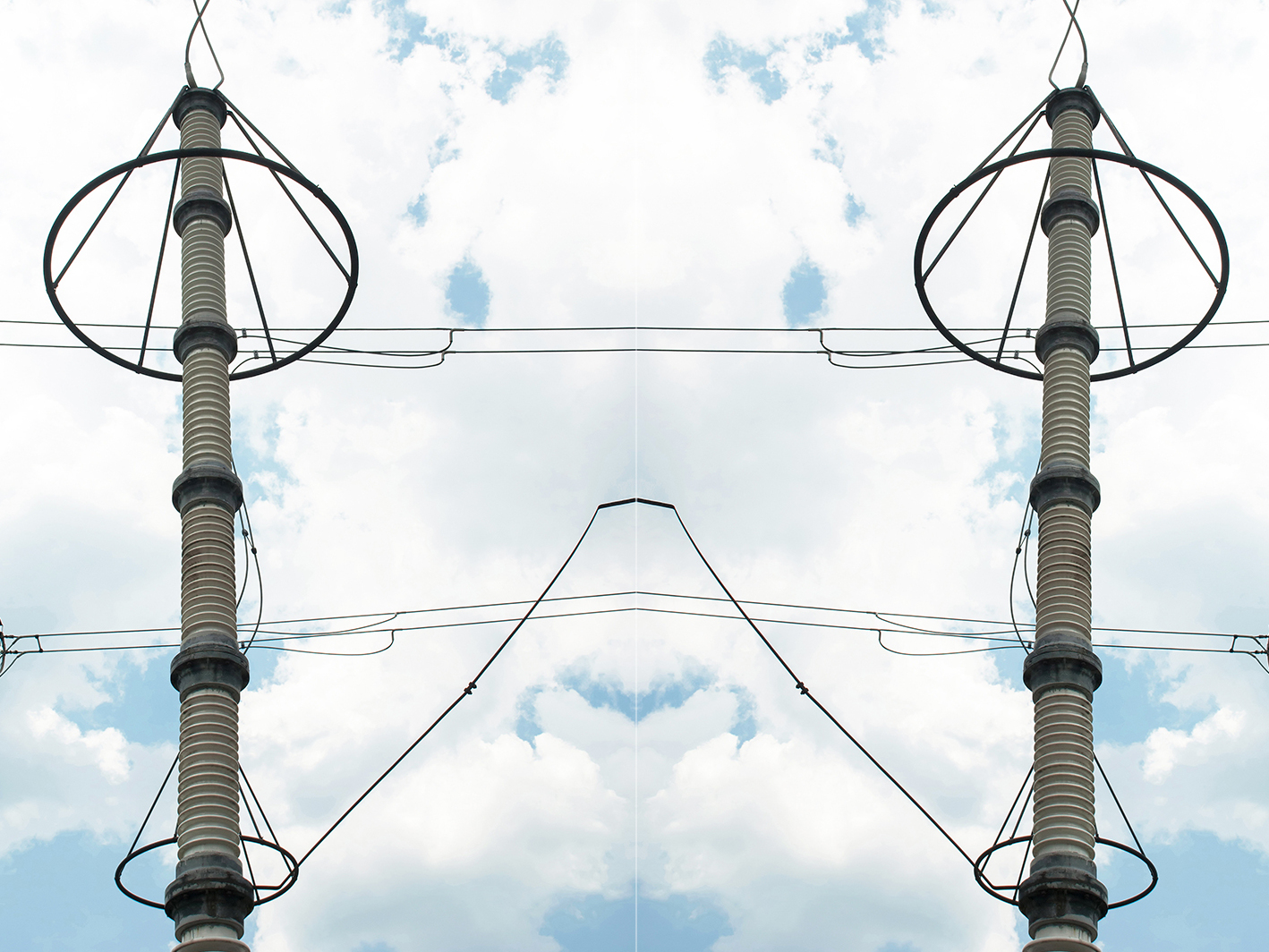

Energie

Datenblätter & Suche

PDF Reference voltage (min) (kV) Residual voltage at nominal discharge current 8/20 µs or Ures (kV) Diameter (mm)
0.385·Ures,  0.400·Ures,  0.425·Ures,  0.431·Ures,  0.450·Ures 6.85 … 7.85 - 15.15 … 17.15 48 - 99
3 - 6 7.35 … 8.25 - 15.05 … 17.05 32 - 41.9

Sie können bis zu 20 Dateien gesammelt als zip-Datei herunter laden. Markieren Sie dazu die gewünschten Dateien und klicken Sie auf Download unter der Liste.

  • Design overview
  • Overview of types
  • Ordering code system
  • General technical information
  • Selection procedure
  • Application notes
  • Calculation examples
  • Soldering instructions
  • Reliability tests
  • Approvals
  • Quality and environment
  • Climatic conditions
  • Cautions and warnings
  • Taping, packaging and lead configuration
  • Symbols and terms
  • Equation overview

Sie können bis zu 20 Dateien gesammelt als zip-Datei herunter laden. Markieren Sie dazu die gewünschten Dateien und klicken Sie auf Download unter der Liste.

Anzahl der gefundenen Produkte: 19 Hilfe
Parameter
Suchkriterien
Reference voltage (min) (kV)
Type
