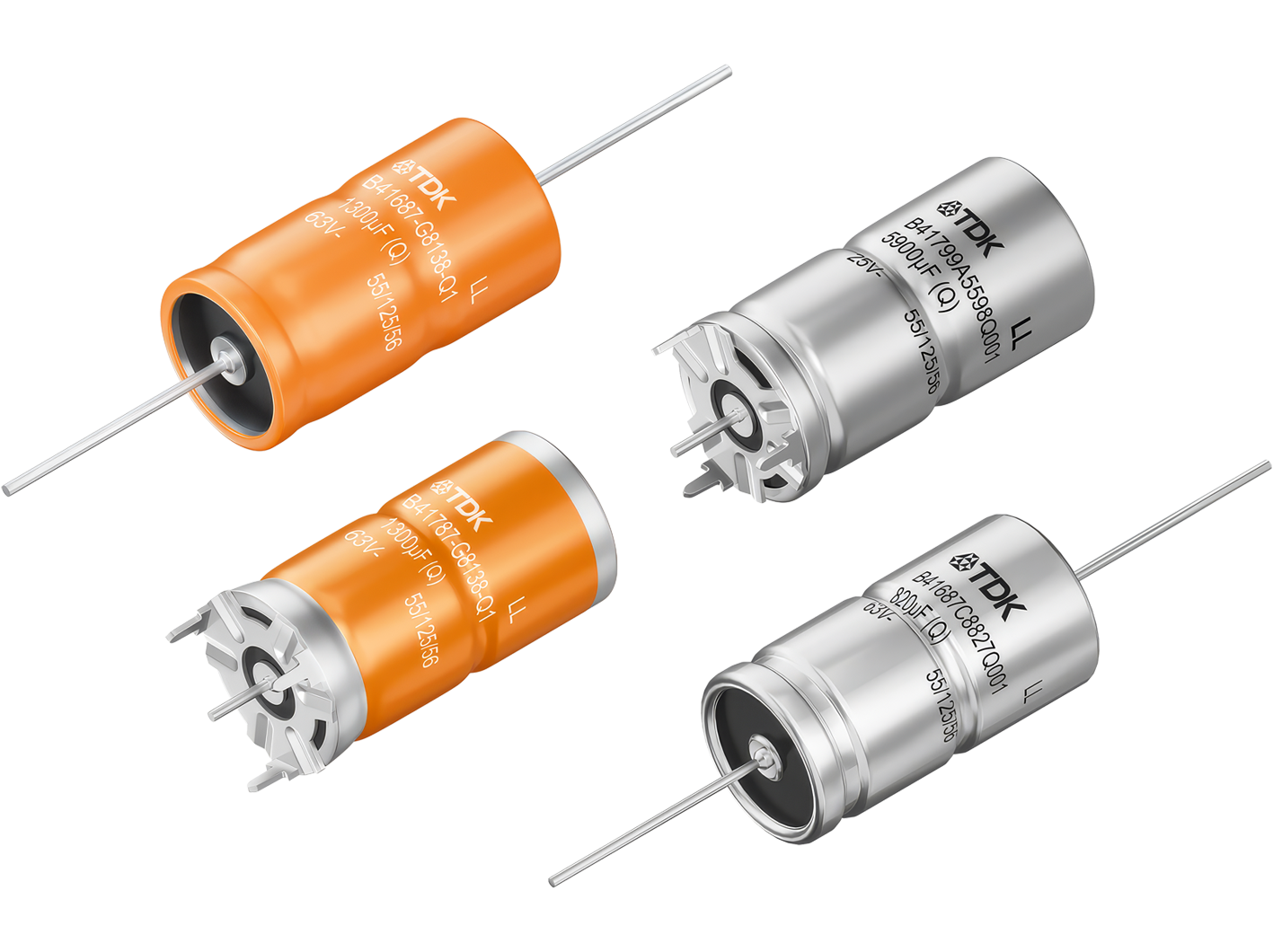

TDK、125 V対応の優れた耐振動性を備えたアキシャルリード形およびソルダリングスター形コンデンサを新たにラインナップし、63 Vシリーズをアップグレード

TDK株式会社（社長：齋藤 昇）は、アキシャルリード形／ソルダリングスター形アルミ電解コンデンサのラインナップを拡充し、B43693／B43793シリーズ（125 V～250 V）に125 V定格品を追加し、既存のB41687／B41787 （25 V～63 V）の63 Vシリーズもアップグレードしました。これにより製品ラインナップが充実し、48 Vバッテリーシステムから120 Vまでのバッテリー電圧に対応する、コンパクトで高リップル電流のDCリンク用コンデンサバンクへの需要増加に対応します。これらは、小型xEVやマイクロモビリティプラットフォームといった用途に加え、フォークリフト、電動ボート、ヒューマノイドロボットなどの産業用システムでも使用されています。

B43693/B43793シリーズは、単一の部品内でより高いDCリンク電圧に対応することで、コンデンサの直列接続が不要になります。これにより、コンデンサバンクの設計を簡素化し、システムの堅牢性と効率を向上させることができます。最大21.6 Aのリップル電流に対応し、最大+140 °Cまでの温度範囲で動作します。静電容量は56 µF～650 µFの範囲で、ケースサイズは16 × 25 mm～21 × 49 mm（直径 × 長さ）です。125 Vのバリエーションは、一般的に、スペースに制約があり、高温環境において安定した直流平滑特性が要求される96 Vのシステム設計に使用されます。

B41687/B41787シリーズは、同じアキシャルリード形／ソルダリングスター形構造を採用しており、電圧クラス間で設計の標準化を実現しています。動作温度は最大+150 °Cで、静電容量は510 µFから4800 µFの範囲です。

これら4つのシリーズはすべて、低い等価直列抵抗（ESR）と高いリップル電流耐性を特徴としており、例えばインバータのDCリンク段における電力損失を低減し、熱効率を向上させます。その機械的設計は過酷な環境条件に対応しており、標準で最大20 gの耐振動性を備え、要望に応じて最大60 gまでのオプションも用意されています。アキシャルリード端子およびソルダリングスター端子により、PCBやバスバーへの水平・垂直取り付けを含む、柔軟な取り付け構成が可能です。

さらに、ヒートシンクへの取り付けを最適化することで、B43693/B43793シリーズの125 Vコンデンサは、標準リップル電流の2倍以上を達成し、コンデンサバンクのサイズとコストを大幅に削減することが可能になります。 例えば、18 × 30 mmの部品の定格リップル電流は、ヒートシンクを介してケース温度を+105 °Cに維持した場合、5.2 A（周囲温度+105 °C時）から11.1 Aへ大幅に増加します。これにより、設計者は、信頼性を損なうことなく、電力密度の向上、ESRの低減、バンクあたりの部品点数の削減、ひいては組立コストの削減という重要なメリットを得ることができます。
