2018年3月6日
フィルムコンデンサ: 超小型DCリンク用ソリューション

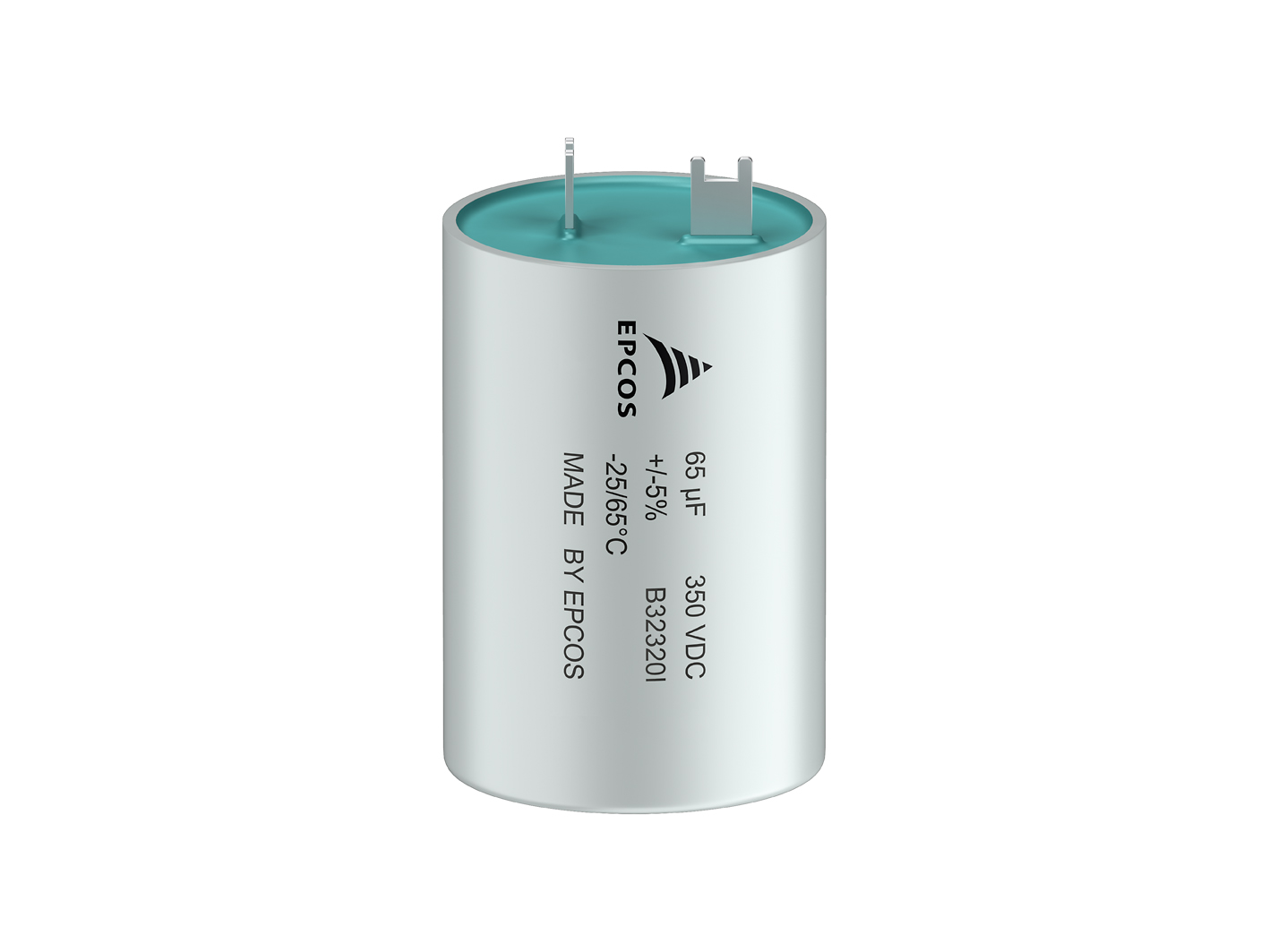

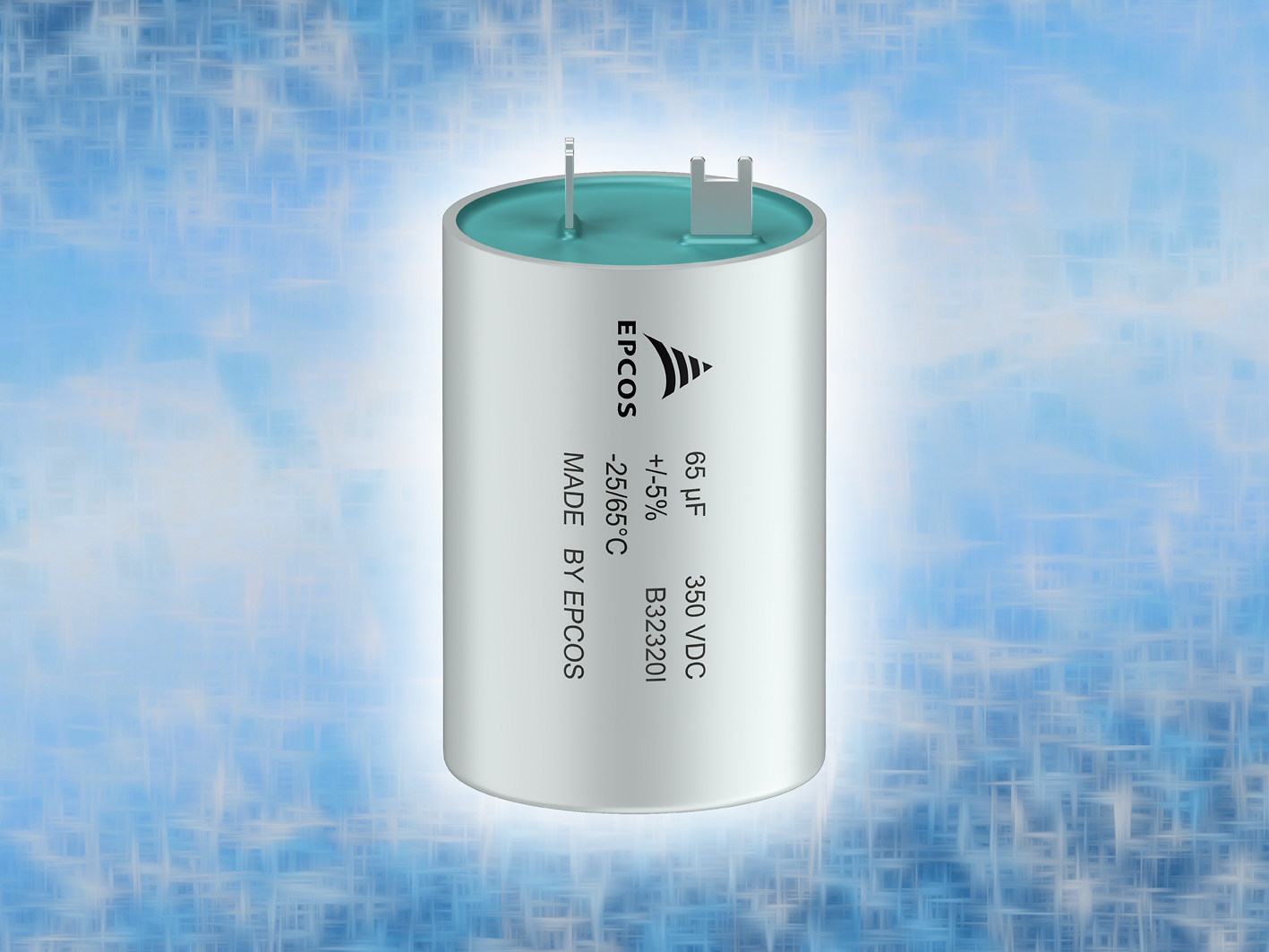

TDK株式会社(社長:石黒 成直)は、インバータのDCリンク用の超小型EPCOSフィルムコンデンサを発表します。サイズはわずか40mm x 58mm (直径 x 縦)で、350 V DCの定格電圧と65μF の静電容量を提供します。品番はB32320I2656J011で、このコンデンサは0.9 μF/cm3と非常に高い静電容量密度があり、同等のコンデンサよりも体積当たり最大50%も多い静電容量を提供することが可能です。プリント基板上の必要スペースはそれに対応して小さいものとなります。その他の特徴には、10 mΩ の低いESR値と、3.7 Aの高いリップル電流値があります。
プラスチック缶とエポキシ樹脂シーリング材は、ともにUL 94 V0規格に従って難燃性に設計されています。コンデンサは、-25 °C から +65 °Cまでの許容温度範囲で設計されています。またコンデンサには、5 Aの電流、115 °Cの温度で作動する内蔵温度ヒューズが付属しています。
典型的なアプリケーションとしては、たとえば屋内電気器具などのインバータの高周波フィルタ、一般的なDCアプリケーションがあります。
主な用途
- インバータのHFフィルタリング、一般的DCアプリケーション
主な特徴と利点
- 40 mm x 58 mm (直径 x 縦) の超小型サイズ
- 0.9 μF/cm3 の高い静電容量密度
- 10 mΩ の低いESR値
- 内蔵温度ヒューズ
製品の詳細情報は www.epcos.co.jp/ac_capacitors で参照できます。
