TDK vereint Varistor und Gasentladungsröhre zu einem Bauelement mit überlegener Performance

Die TDK Corporation hat mit der G-Serie eine neue Reihe von Überspannungsschutz-Bauelementen auf den Markt gebracht, die aus den Versionen G14 (Bestellnummer: B72214G) und G20 (B72220G) besteht. Durch Integration und Serienschaltung eines Metalloxid-Varistors (MOV) und einer Gasentladungsröhre (Gas Discharge Tube, GDT) in einem einzigen Hybriddesign entfalten beide Technologien ihre jeweiligen Stärken. Dadurch sinkt der Leckstrom auf nahezu null, die Lebensdauer des gesamten Produkts wird verlängert und der Überspannungsschutz ist besser als bei einer Parallelschaltung der beiden Bauelemente. Die neue Serie kommt häufig in Netzteilen, Ladegeräten, Haushaltsgeräten, Überspannungsschutzgeräten und Kommunikationssystemen zum Einsatz, bei denen es auf Wirkungsgrad und Zuverlässigkeit ankommt.

Innovation durch serielle Hybridkonstruktion:

• Kein Standby-Leckstrom: Da die GDT den MOV während des normalen Betriebs elektrisch isoliert, werden Leckströme praktisch eliminiert, wodurch die Effizienz maximiert wird.
• Verlängerte Lebensdauer des MOV: Der MOV wird nur aktiv, wenn die GDT ausgelöst hat, was die Belastung und Alterung des MOV drastisch reduziert.
• Zuverlässige Handhabung von Überspannungen: Zündet die GDT, wird sie schnell niederohmig und fungiert als „erste Verteidigungslinie”. Gleichzeitig klemmt der MOV die Restspannungen, absorbiert die Restenergie und eliminiert Folgeströme, um zu verhindern, dass die GDT erneut zündet.
• Kompakte Integration: Ein einziges hybrides Bauelement vereinfacht das Design und reduziert den Platzbedarf auf der Leiterplatte im Vergleich zu diskreten Lösungen.

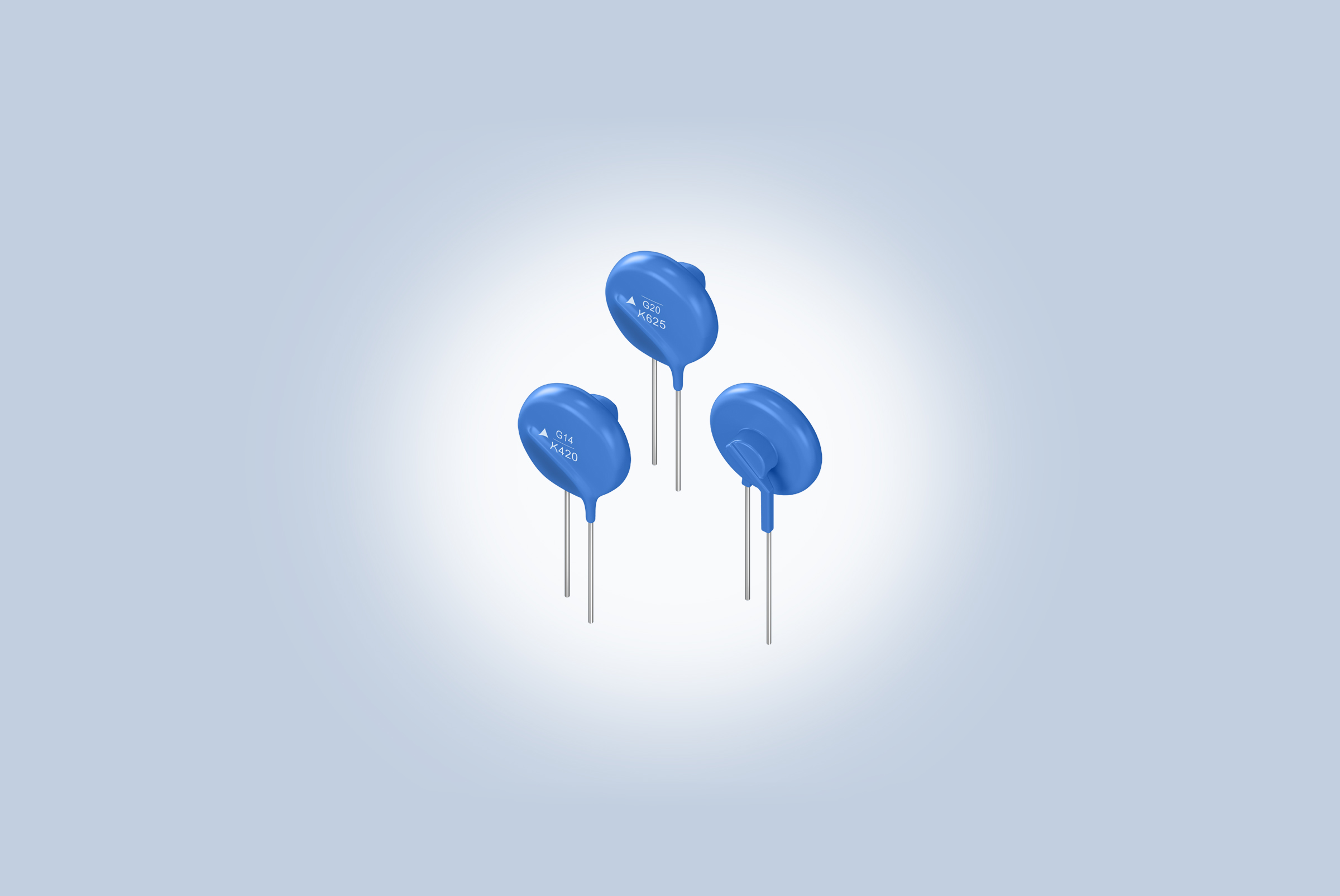

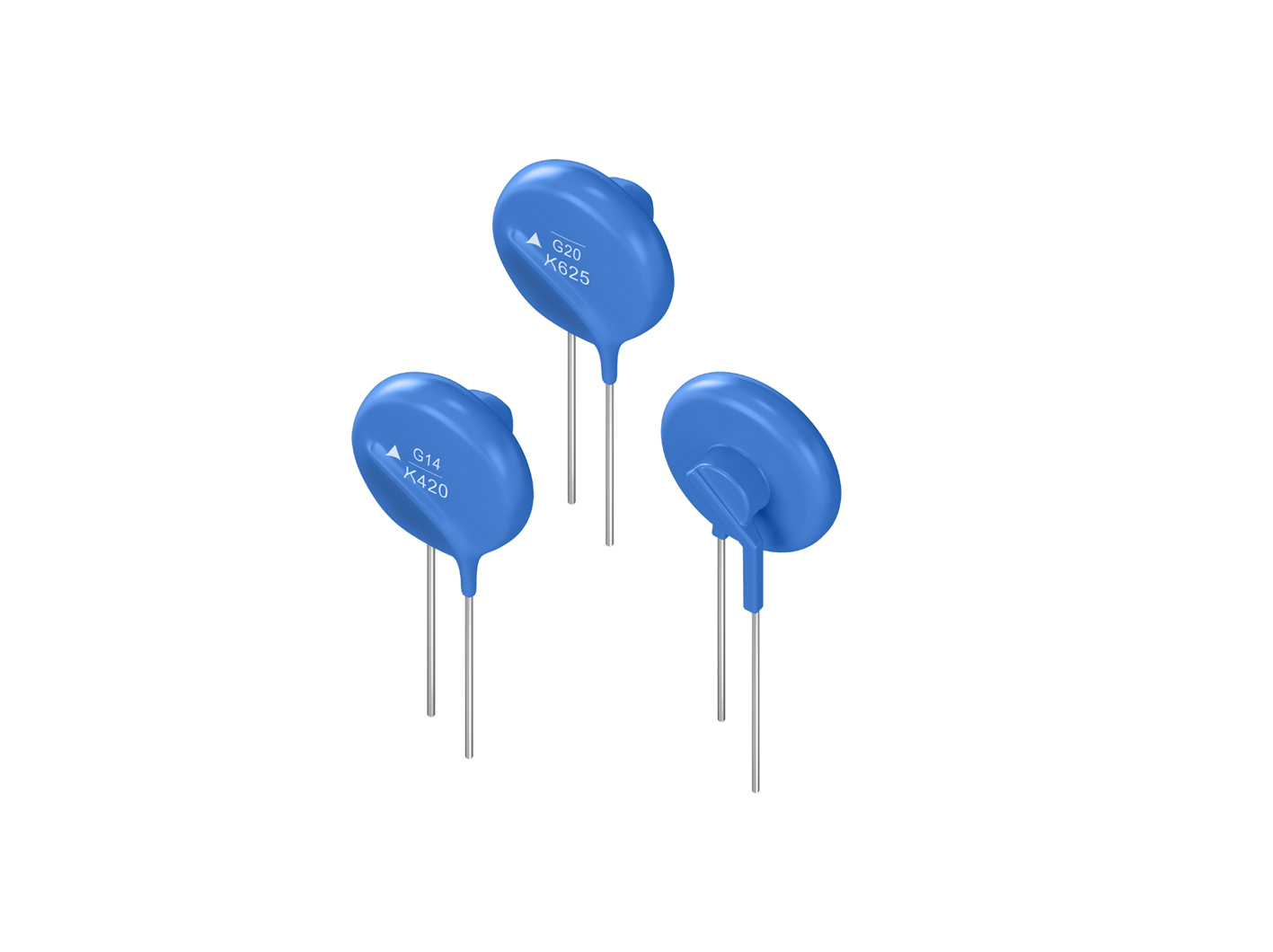

Die G-Serie ist in zwei bedrahteten Versionen erhältlich: G14 und G20, was sich auf die Durchmesser der MOV-Scheiben von 14 mm bzw. 20 mm bezieht. Die G14-Modelle unterstützen Wechselspannungen von 50 V bis 680 V, während die G20-Versionen diesen Bereich auf 750 V erweitern. Die maximale Stoßstromfestigkeit für einen einzelnen Impuls (8/20 µs) beträgt 6.000 A (G14) bzw. 10.000 A (G20), wobei bis zu 200 J (G14) bzw. 490 J (G20) an Energie absorbiert werden können. Der Betriebstemperaturbereich ist mit -40 °C bis +105 °C angegeben.
