Leistungskondensatoren
15. Januar 2026
TDK stellt ModCap UHP für leistungsstarke DC-Link-Anwendungen bei bis zu +105 °C ohne Derating vor
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3660390/ratio4x3/210/158/3d4947bc84739b2551895ca66f10750b/380F4BBEFEB0A4DC3710ABBDAEB4EC04/bild-teaser-de.jpg","992":"/resource/image/3660390/ratio4x3/992/744/3d4947bc84739b2551895ca66f10750b/7914233BE0D14C86BB75FC1E16DEA054/bild-teaser-de.jpg","333":"/resource/image/3660390/ratio4x3/333/250/3d4947bc84739b2551895ca66f10750b/356AE10C4B9A32C0D00F1578EF3DBA5F/bild-teaser-de.jpg","445":"/resource/image/3660390/ratio4x3/445/334/3d4947bc84739b2551895ca66f10750b/D686529E9896520282974403E23F8A3C/bild-teaser-de.jpg","290":"/resource/image/3660390/ratio4x3/290/218/3d4947bc84739b2551895ca66f10750b/8C5D779D60D916BE678C5610E5678512/bild-teaser-de.jpg"}})

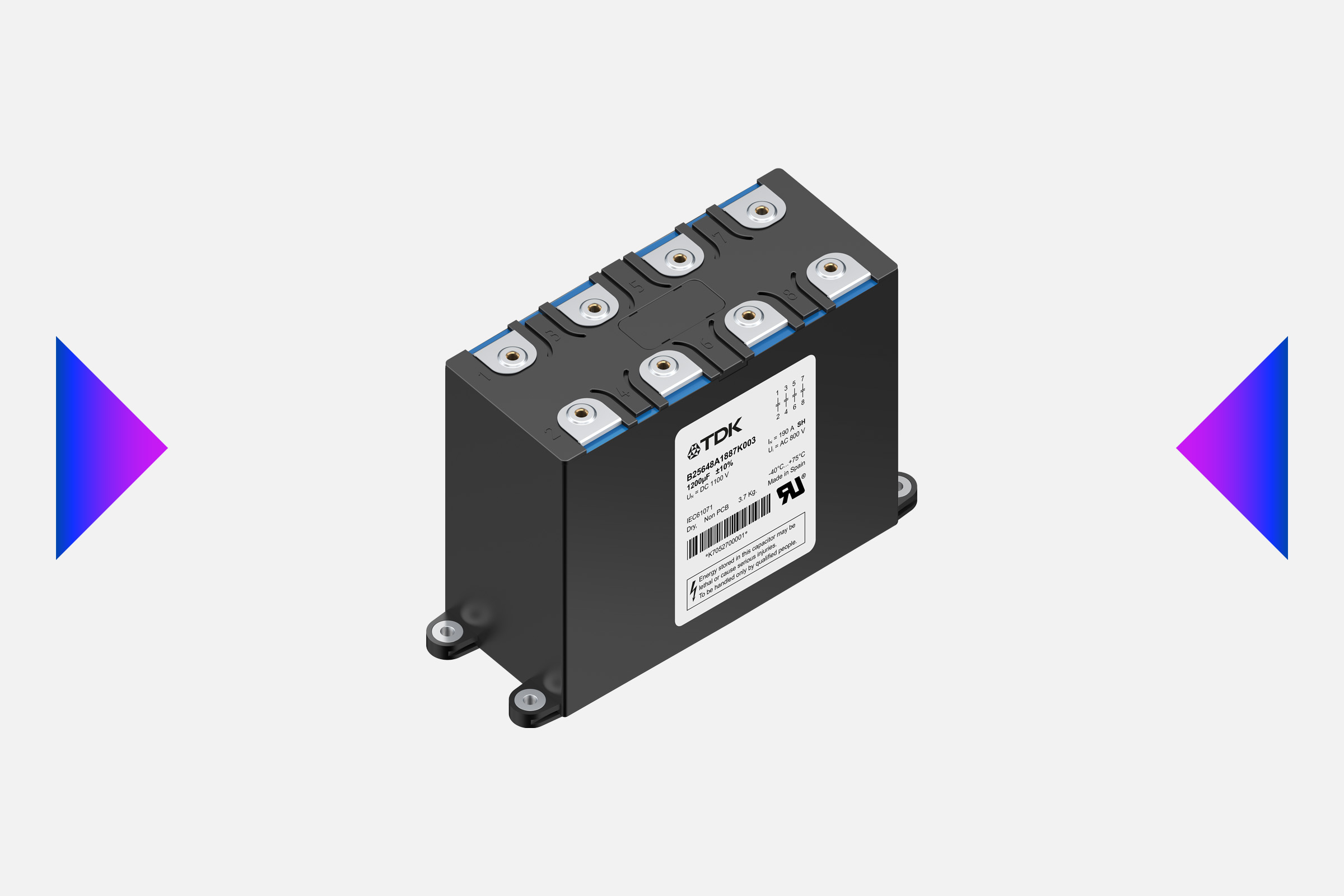

Die TDK Corporation stellt mit ModCap UHP (B25648A) eine Serie von Zwischenkreiskondensatoren (DC-Link) vor, die einen neuen Maßstab für leistungselektronische Anwendungen setzt. „UHP“ steht für „Ultra-High Performance“, und diese Serie kann dauerhaft bei Hotspot-Temperaturen von bis zu +105 °C ohne Leistungsreduzierung (Derating) arbeiten. Im Vergleich zu bisherigen ModCap-Generationen, deren Leistung bereits ab +90 °C reduziert werden musste, gewährleistet das neue Design eine höhere Stromdichte und eine längere Lebensdauer unter anspruchsvollen Bedingungen.
Die ModCap UHP-Serie kombiniert ein neues Hochtemperatur-Dielektrikum mit einem modularen Design, um die Lebensdauer von Kondensatoren auf 200.000 Stunden bei +105 °C zu verlängern. Zudem steigt dadurch die Stromdichte um 20 Prozent. Mit einer Nenn-Gleichspannung von 1.350 V bis 1.800 V und einer Kapazität von 470 µF bis 880 µF ist die Serie für SiC-Halbleiter-basierte Wechselrichter optimiert, die eine niedrige Induktivität (ESL von 8 nH) und eine hohe Performance bei hohen Schaltfrequenzen erfordern.
Diese Kondensatoren sind für schnell wachsende Branchen konzipiert, darunter die Bereiche erneuerbare Energien (Solar- und Windenergie, Elektrolyseure), Energiespeicherung sowie Wechselrichter für Bahn- und Industrie-Antriebe. Dank ihres würfelförmigen Designs (205 x 90 x 170 mm³, L x B x H) lassen sie sich leicht in Sammelschienen integrieren. Dadurch erhöht sich die Leistungsdichte in kompakten Umrichtern und der Bedarf an zusätzlichen Snubber-Kondensatoren sinkt.
Über die reine Leistungsfähigkeit hinaus fördert der ModCap UHP auch Nachhaltigkeit und Sicherheit.
Das Dielektrikum basiert auf ISCC-zertifiziertem, biozirkulärem Polypropylen (BOPP), während das Gehäuse den Brandschutznormen UL 94 V-0 und EN 45545-2 HL3 R23 entspricht. Die UL-Zulassung ist beantragt.
Für ModCap bietet TDK eine Reihe verschiedener Entwicklungswerkzeuge an, darunter eine SPICE-Bibliothek, die webbasierte Capacitor Life and Rating Application (CLARA) und das webbasierte CAP Thermal für die thermische Simulation.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
DC-Link-Anwendungen mit SiC-Leistungsschaltern in
- Konvertern für erneuerbare Energien (Solar, Wind, Hydrolyseur, Energiespeicher)
- Hilfsantrieben in Traktionsanwendungen
- Industrieller Antriebstechnik
Haupteigenschaften und -vorteile
- Einsatz bei hohen Temperaturen (+105 °C ohne Derating)
- Hohe Strombelastbarkeit bei hohen Frequenzen, vollständig kompatibel mit SiC-Halbleitern
- Modulares Design
- Hohe Stromdichte
- Selbstheilende Technologie
- Überspannungsfestigkeit
- Sehr niedrige ESL (8 nH)
- ISCC-Zertifizierung, biozirkuläres BOPP
Kenndaten
Bestellnummer | Nenn-Gleichspannung UN [V] | Nennkapazität | Bemessungsstrom | Stoßstrom |
|---|---|---|---|---|
| B25648A1887K003 | 1350 | 880 | 205 | 205 |
| B25648A1647K003 | 1600 | 640 | 190 | 175 |
| B25648A1477K003 | 1800 | 470 | 180 | 150 |
