TDK stellt kompakte Y1-Sicherheitskondensatoren für den Betrieb bis zu 500 V (AC) und +125 °C vor

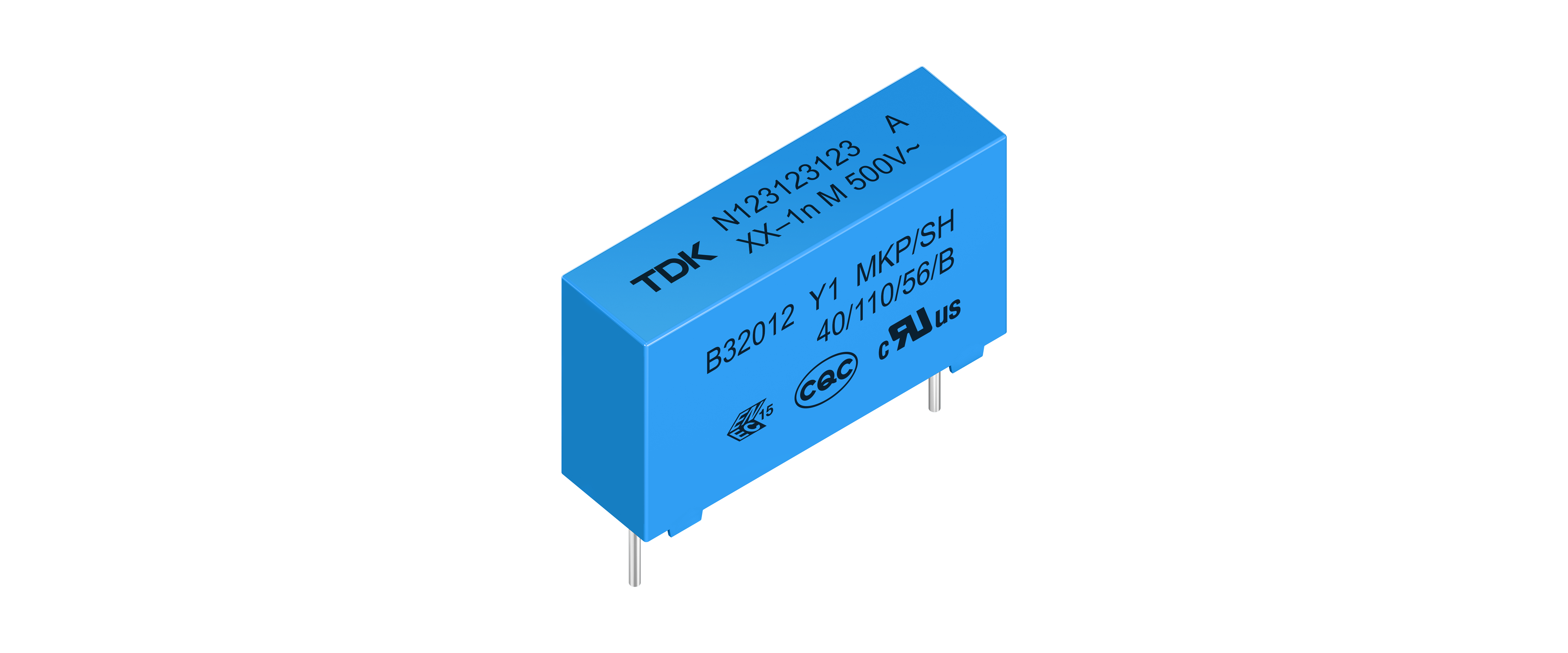

Die TDK Corporation hat mit der Serie B3201*A5/B5/C5 kompakte Y1-Sicherheitskondensatoren auf den Markt gebracht, die elektromagnetische Störungen in anspruchsvollen Automobil- und Industrieanwendungen unterdrücken. Die Folien-Kondensatoren aus metallisiertem Polypropylen (MKP) sind für Wechselspannungen von 500 V und Gleichspannungen von bis zu 1500 V ausgelegt. Mit einer maximalen Betriebstemperatur von bis zu +125 °C (mit Derating) verbinden sie eine platzsparende Bauform, Konformität mit AEC-Q200 Rev. E und hohe Robustheit bei rauen Umgebungsbedingungen. Zu den typischen Anwendungsbereichen zählen xEV-Leistungselektronik, On-Board-Ladegeräte, Ladeinfrastruktur für Elektrofahrzeuge, industrielle Antriebe, Stromversorgungen, Umrichter für erneuerbare Energien sowie Energiespeichersysteme.

Die neue Baureihe bietet Kapazitätswerte von 0,47 bis 33 nF und ist mit Anschlussabständen von 15 mm bzw. 22,5 mm erhältlich. Die kleineren Ausführungen B32012 haben Abmessungen von 5,0 x 10,5 x 18,0 mm³ (B x H x L), die größeren Typen B32013 erweitern den Kapazitätsbereich auf 33 nF. Die kompakte Größe erleichtert es Entwicklern, trotz begrenztem Platz auf der Leiterplatte eine zuverlässige Leitung-zu-Masse-Filterung zu realisieren. Dank paralleler Anschlussdrähte ist eine herkömmliche Durchsteckmontage möglich. Die Bauelemente sind lose oder in Ammo-Pack- und Rolle-Konfigurationen verfügbar.

Die Kondensatoren arbeiten mit voller Leistung bis zu einer Betriebstemperatur von +110 °C. Bei Temperaturen zwischen +110 °C und +125 °C muss die Betriebsspannung um 1,5 Prozent pro Grad Celsius zurückgenommen werden. Ein Betrieb in diesem erhöhten Temperaturbereich ist auf maximal 1000 Stunden begrenzt.

Für Anwendungen, die Hitze und Feuchtigkeit ausgesetzt sind, wurde die Baureihe B3201*A5/B5/C5 bei +85 °C, 85% relativer Luftfeuchtigkeit und 500 V (Wechselspannung) über einen Zeitraum von 500 Stunden getestet (THB-Test). Ihre selbstheilende MKP-Konstruktion gewährleistet einen zuverlässigen Betrieb unter elektrischer Belastung, während das Kunststoffgehäuse und die Epoxidharzversiegelung die Anforderungen der Brandschutzklasse UL 94 V-0 erfüllen. Die Baureihe ist gemäß IEC/EN/UL 60384-14, CSA E60384-14 und GB/T 6346.14 zugelassen.
