Folien-Kondensatoren
10. Februar 2026

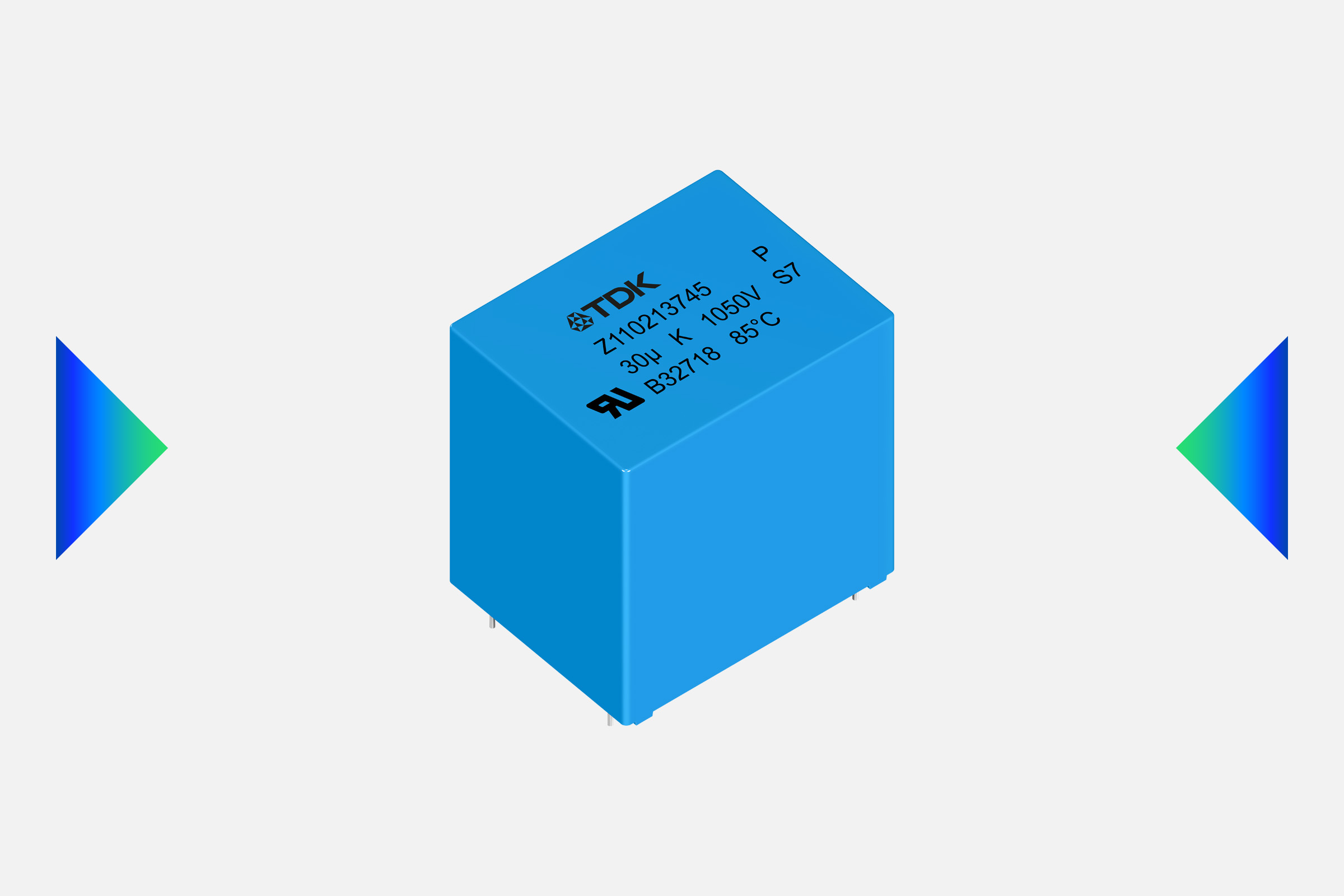

TDK stellt DC-Link-Kondensatoren für bis zu +125 °C in anspruchsvollen Automobil- und Industrie-Anwendungen vor
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3662316/ratio4x3/210/158/ec6a252391081ab874ad1c78104ce224/F28934586AB7B6114A234102DB2A697C/bild-teaser-de.jpg","992":"/resource/image/3662316/ratio4x3/992/744/ec6a252391081ab874ad1c78104ce224/B75416627307A63CA947F728F6791F56/bild-teaser-de.jpg","333":"/resource/image/3662316/ratio4x3/333/250/ec6a252391081ab874ad1c78104ce224/952C17DB9CD605239AF32F87F7FBD1F2/bild-teaser-de.jpg","445":"/resource/image/3662316/ratio4x3/445/334/ec6a252391081ab874ad1c78104ce224/B3184D20AC84874A2C1486F4E5F09F02/bild-teaser-de.jpg","290":"/resource/image/3662316/ratio4x3/290/218/ec6a252391081ab874ad1c78104ce224/C7D431AF414B8FA8E14F6B98BD1970A3/bild-teaser-de.jpg"}})
TDK Corporation führt die B3271xP-Serie von DC-Link-Folien-Kondensatoren ein, die auch bei anspruchsvollen Anwendungen in der Automobil- und Industrie-Leistungselektronik thermisch belastbar bleiben. Mit einer maximalen Betriebstemperatur von +125 °C und ohne Derating bis +105 °C bleibt die Kapazität stabil und die Energie wird zuverlässig gepuffert, auch wenn der Platz im Wechselrichter knapp ist. Das ist besonders wichtig für xEV-Traktionswechselrichter, Onboard-Ladegeräte und DC-DC-Wandler, die oft bei hohen Temperaturen und dauerhaften Wechselstromlasten operieren.
Die Serie B3271xP deckt Kapazitäten von 0,47 µF bis 110 µF und Nenn-Gleichspannungen von 600 V bis 1.200 V ab. Zusammen mit den kleinen Abmessungen helfen die Bauelemente dabei, Frequenzumrichter, leistungsstarke industrielle Stromversorgungen und Solarwechselrichter flexibel zu gestalten. Das Polypropylen-Dielektrikum (MKP) zeichnet sich durch inhärent geringe Verluste, eine hohe Ripplestrom-Belastbarkeit und eine ausgezeichnete Selbstheilung aus. So bleibt der Wirkungsgrad hoch und das System läuft auch unter schwierigen elektrischen Bedingungen eine lange Lebensdauer.
Die Bauelemente sind mit einem flammhemmenden Kunststoffgehäuse und Epoxidversiegelung (UL 94 V-0) ausgestattet. Zur Auswahl stehen Rastermaße von 27,5 mm, 37,5 mm und 52,5 mm sowie 2-polige oder auf Anfrage auch 4-polige Anschlusskonfigurationen, um die mechanische Stabilität zu verbessern und niederinduktive Layouts zu ermöglichen. Typische ESR-Werte im einstelligen Milliohm-Bereich und eine hohe Strombelastbarkeit bei 10 kHz sorgen für eine robuste DC-Link-Filterung und einen geringeren Temperaturanstieg.
Die B3271xP-Serie ist nach AEC-Q200E und UL 810 (Aufbau) zertifiziert. Damit ist sie sowohl für Automotive- als auch Industrie-Anwendungen geeignet. Dank der Kombination aus hoher Temperaturbeständigkeit, großer elektrischer Leistungsfähigkeit und kompakten Abmessungen können Ingenieure ihre Umrichterdesigns hinsichtlich Effizienz, Zuverlässigkeit und Langlebigkeit optimieren.
Für die B3271xP-Serie bietet TDK verschiedene SPICE-Modellbibliotheken und das webbasierte Tool Capacitor Life And Rating Application (CLARA) an.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Frequenzumrichter
- Industrielle und hochleistungsfähige Stromversorgungen
- Solarwechselrichter
Haupteigenschaften und -vorteile
- Hohe Betriebstemperatur von +125 °C
- Leistungsreduzierung ab +105 °C
- Kompakte Bauelemente mit hohen CV-Werten, kompakt
- Gute Selbstheilungseigenschaften
- 4-polige Versionen auf Anfrage erhältlich
- Überspannungsfestigkeit
- Geringe Verluste und hohe Strombelastbarkeit
- Hohe Zuverlässigkeit
- Lange Brauchbarkeitsdauer
- RoHS-kompatibel
- UL 810-Konstruktion
- AEC-Q200E-konform
Kenndaten
Bestellnummer | Nennspannung VR [V] | Nennkapazität | IRMS,max (+85 °C, 10 kHz) [A] | Rastermaß |
|---|---|---|---|---|
| B32714P | 600 … 1200 | 0,47 … 14,0 | 2,3 … 11,0 | 27,5 |
| B32716P | 600 … 1200 | 1,5 … 65,0 | 4,0 … 24,9 | 37,5 |
| B32718P | 600 … 1200 | 11 … 110 | 11,3 … 25,8 | 52,5 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/film_dc_link.
