Folien-Kondensatoren
9. September 2025
TDK präsentiert ultrakleine PFC-Kondensatoren für kompakte Consumer-Anwendungen
![Bild_Teaser_grau_en]({"ratio4x3":{"210":"/resource/image/3628810/ratio4x3/210/158/d59ee1e825f38e58de4f92b897251cc3/9B9A3326145D22652E7AA8BAABC1A46F/bild-teaser-grau-en.jpg","992":"/resource/image/3628810/ratio4x3/992/744/d59ee1e825f38e58de4f92b897251cc3/3B287F2888DA3DF0AAA855836E390631/bild-teaser-grau-en.jpg","333":"/resource/image/3628810/ratio4x3/333/250/d59ee1e825f38e58de4f92b897251cc3/3E0A4EA66AF96A6CCC7EDBE4ACCE470E/bild-teaser-grau-en.jpg","445":"/resource/image/3628810/ratio4x3/445/334/d59ee1e825f38e58de4f92b897251cc3/33852BC6254EC12BC43116CABA6EB79F/bild-teaser-grau-en.jpg","290":"/resource/image/3628810/ratio4x3/290/218/d59ee1e825f38e58de4f92b897251cc3/24C793574EC1AA5039FA948DE8F7D527/bild-teaser-grau-en.jpg"}})

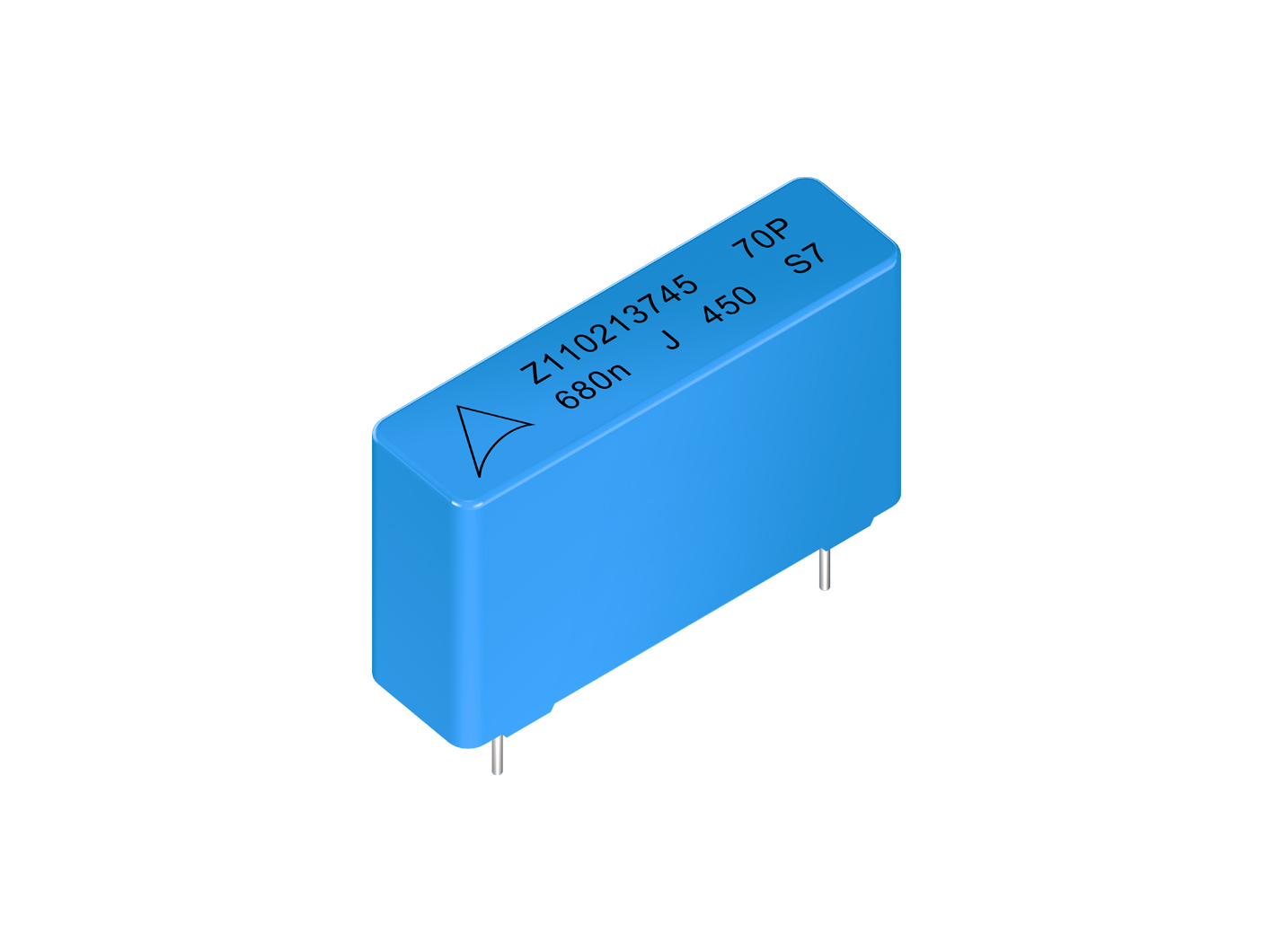

Die TDK Corporation stellt mit der B3270xP eine Serie ultrakleiner Folien-Kondensatoren mit metallisierter Polypropylen-Beschichtung (MKP) vor. Sie richtet sich speziell an die Blindleistungskompensation (Power Factor Correction, PFC) in Stromversorgungseinheiten für die Konsum-Elektronik. Dank ihren kompakten Abmessungen und Selbstheilungseigenschaften eignen sich diese Bauelemente für Steckernetzteile und Stromversorgungen von beispielsweise Laptops und Spielekonsolen. Die minimierte Grundfläche der Kondensatoren trägt der steigenden Nachfrage nach platzsparenden Lösungen in kompakten Schaltungsdesigns Rechnung.
Die Serie B3270xP ist in drei Rastermaßen erhältlich – 10 mm (B32701P), 15 mm (B32702P) und 22,5 mm (B32703P) – mit Nenn-Gleichspannungen von 450 V, Kapazitäten von 0,47 µF bis 2,2 µF und einem ESR von 10 mΩ bis 25 mΩ bei 100 kHz. Diese Kondensatoren arbeiten bei einer Gehäusetemperatur von bis zu +110 °C (Spannungs-Derating ab +85 °C) und gewährleisten eine konstante Leistung über eine Betriebsdauer von 50.000 Stunden bei Nennspannung und +85 °C. Darüber hinaus weisen sie einen Verlustfaktor tan δ von bis zu 1,0 ∙ 10⁻³ bei 1 kHz auf. TDK stellt LTspice-Modelle für diese Komponenten zur Verfügung.
Ausgestattet mit parallelen Anschlussdrähten und auf Wunsch halogenfrei, erfüllen die Bauelemente die RoHS-Richtlinie und sind als Schüttgut, in Ammo-Packs oder auf Rollen erhältlich. Ihr Kunststoffgehäuse und die Vergussmasse aus Epoxidharz entsprechen der UL 94 V-0 und sichern Flammwidrigkeit und mechanische Beständigkeit.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
Stromversorgungseinheiten und Steckernetzteile für Konsum-Elektronik
PFC-Schaltungen in Schaltnetzteilen
Kleinnetzteile zum Laden von elektronischen Geräten
Haupteigenschaften und -vorteile
Sehr kompakte Bauform für platzbeschränkte Consumer-Anwendungen
Hohe Spannungsfestigkeit bis 450 V (DC)
Selbstheilfähigkeit für erhöhte Zuverlässigkeit
RoHS-konform
Halogenfrei (auf Anfrage)
Kenndaten
| Bestellnummer | Kapazität [µF] | Rastermaß [mm] | Min. Abmessungen (L x B x H) [mm³] | Max. Abmessungen (L x B x H) [mm³] |
|---|---|---|---|---|
B32701P* | 0.47 … 2.2 | 10 | 13.0 x 5.0 x 11.0 | 13.0 x 9.5 x 19.5 |
B32702P* | 0.68 … 2.2 | 15 | 18.0 x 5.0 x 10.5 | 18.0 x 8.5 x 14.5 |
B32703P* | 2.2 | 22.5 | N.A. | 26.5 x 6.0 x 15.0 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/snubber_pfc.
