Übertrager
6. März 2025
TDK präsentiert eine besonders kompakte Serie von Gate-Treiber-Übertragern für 500-V-Systeme

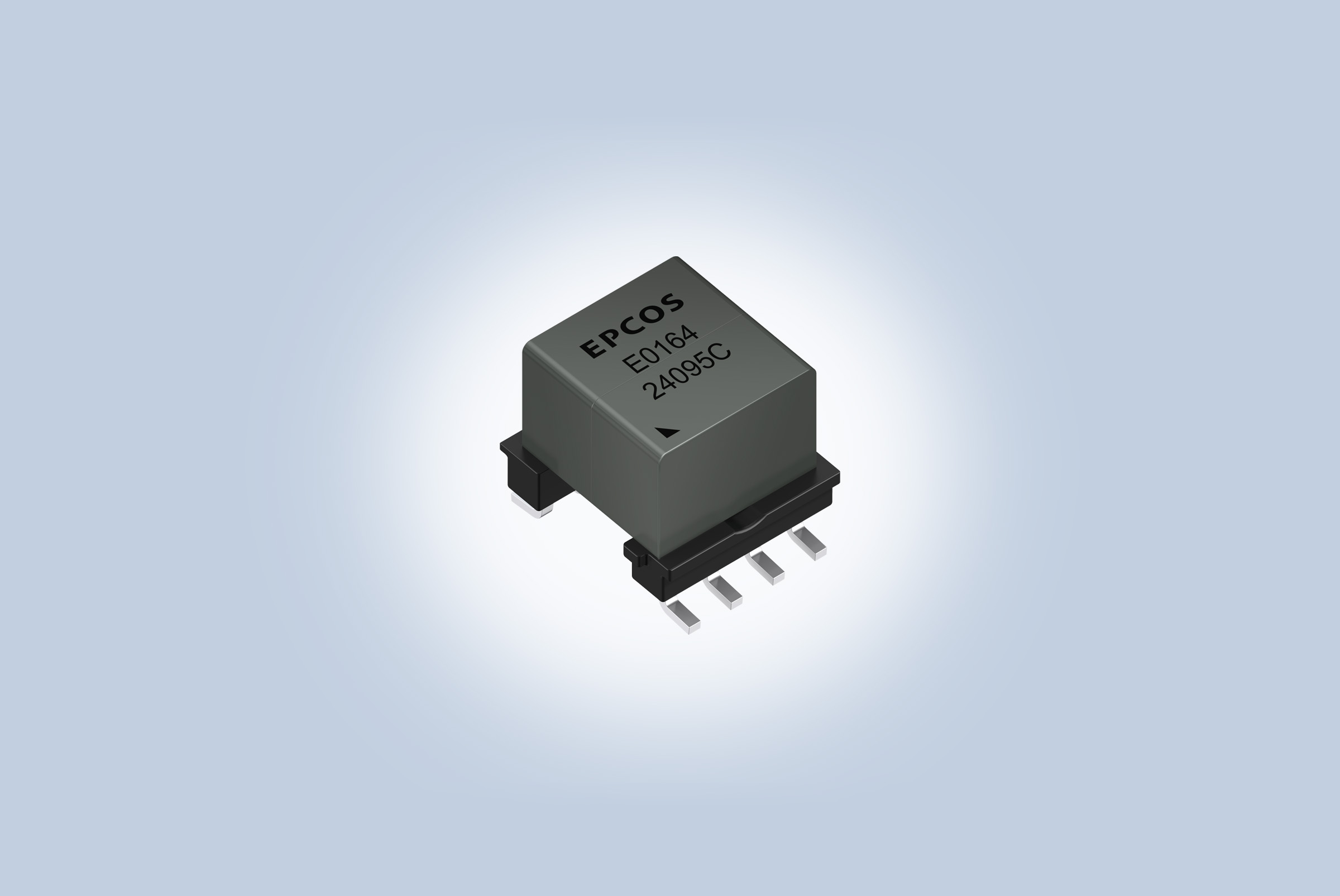

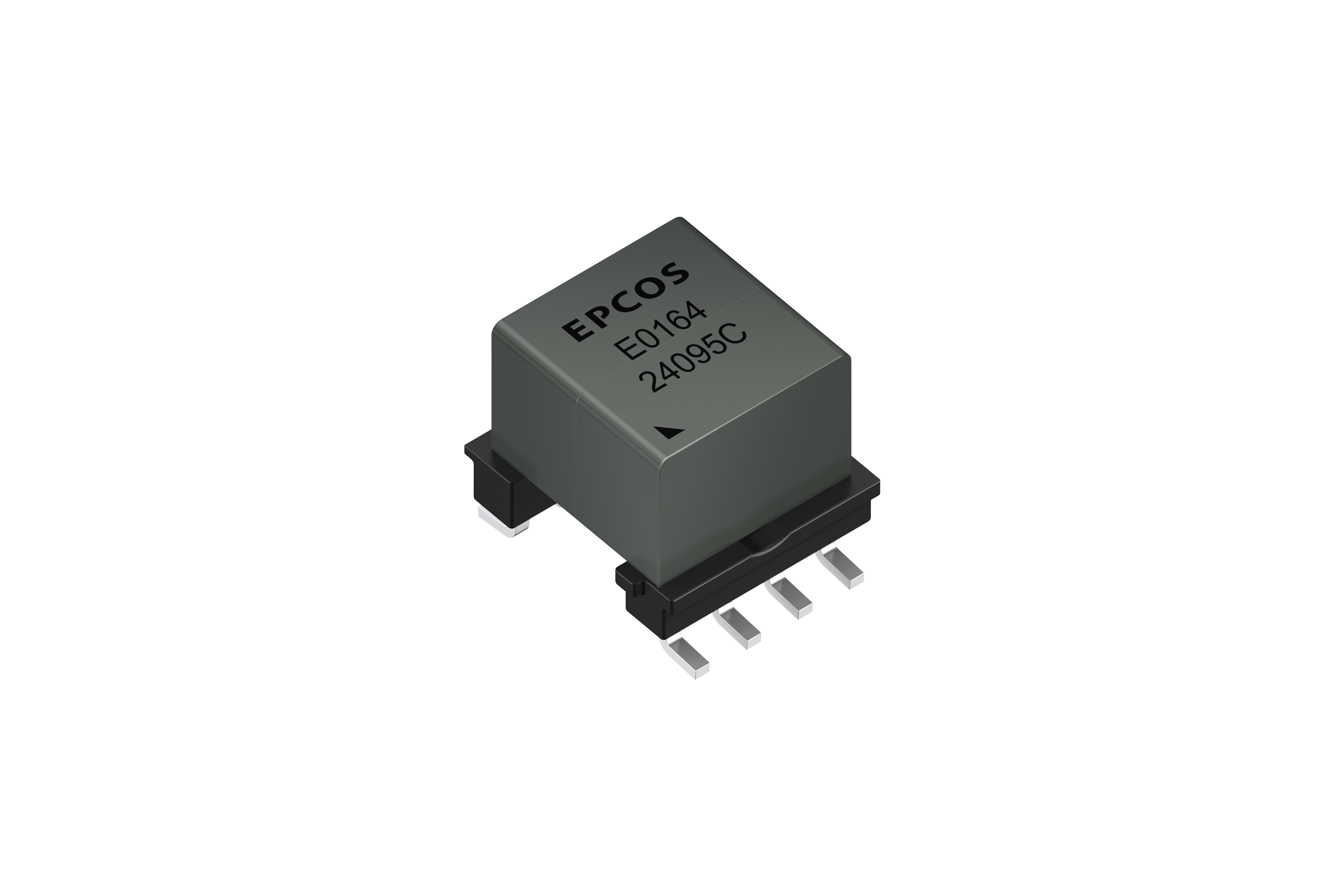

Die TDK Corporation präsentiert mit der EPCOS Serie EP9 (Bestellnummer: B82804E) Übertrager für die Oberflächenmontage, die noch kompakter sind als die bestehende Serie E10EM. Ausgelegt wurden die neuen Bauelemente speziell für IGBT- und FET-Gate-Treiber-Schaltungen in anspruchsvollen Elektromobilitäts- und Industrie-Anwendungen mit einer Systemspannung von 500 V. Die Übertrager überzeugen durch eine hervorragende Isolierung, minimale Koppelkapazität und hohe thermische Belastbarkeit. Mit dieser neuen Serie ebnet TDK den Weg in eine zunehmend elektrifizierte und nachhaltige Zukunft und treibt so die grüne Transformation voran.
Grundlage der EP9 Serie ist ein MnZn-Ferritkern mit SMD-L-Pin-Konstruktion, der eine Höhe von nur 11 mm und eine Grundfläche von 13 x 11 mm² aufweist. Die Übertrager arbeiten in einem breiten Temperaturbereich von -40 °C bis +150 °C und gewährleisten eine lange Lebensdauer unter widrigen Bedingungen. Mit einer Koppelkapazität von nur 2 pF, die dem Standard AEC-Q200 Rev. E entspricht, und einer Kriech- und Luftstrecke von mindestens 5 mm werden diese oberflächenmontierbaren Bauelemente in der Regel in Automobil-Anwendungen und anderen anspruchsvollen Umgebungen eingesetzt.
Die Übertrager unterstützen mit optimierten Übersetzungsverhältnissen sowohl Halbbrücken- als auch Gegentaktwandler (Push-Pull) mit einer typischen Schaltfrequenz von 100 bis 400 kHz. Diese Bauelemente sind auf Rollen erhältlich, um eine einfache Montage in Produktionsumgebungen mit hohen Stückzahlen zu gewährleisten.
Unter der Bestellnummer B82804X1 ist ein Musterkit ist erhältlich, das sechs Übertrager jeder Version enthält.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- IGBT/MOSFET-Gate-Treiber-Übertrager für Inverter-Systeme
- Hilfsübertrager für DC/DC-Konverter
Haupteigenschaften und -vorteile
- Abmessungen: 13 x 11 x 11 mm³ (L x B x H)
- Großer Temperaturbereich: -40 °C bis +150 °C
- Sehr geringe Koppelkapazität: 2 pF
- Isolationseigenschaften: Kriech- und Luftstrecke ≥5 mm [kumulativ, Kern potenzialfrei]
- Qualifiziert nach AEC-Q200 Rev. E
Kenndaten
Bestellnummer | Topologien | Windungsverhältnis | LN1 (typ.) | Lleak,N1 (typ.) | E*dtN1 (max.) [µVs] |
---|---|---|---|---|---|
B82804E0164A200 | Halbbrücke | 1 : 2,8 : 1,53 | 260 | 5 | 20 / 40 |
B82804E0473A200 | Gegentakt | 1 : 2,9 : 1 | 47 | 1,7 | 15 / 30 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/transformers_igbt_fet
