Folien-Kondensatoren
25. Februar 2026
TDK erweitert Portfolio an kompakten X2-Kondensatoren für 350 V (AC) in Industrie- und Automotive-Anwendungen
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3663248/ratio4x3/210/158/9a15d9db1fb643a2561e7725f5cf0f34/A89CF100FCD54CCC32E218B7C3992107/bild-teaser-de.jpg","992":"/resource/image/3663248/ratio4x3/992/744/9a15d9db1fb643a2561e7725f5cf0f34/492D50173C314EE6586B56F40974BDB4/bild-teaser-de.jpg","333":"/resource/image/3663248/ratio4x3/333/250/9a15d9db1fb643a2561e7725f5cf0f34/A0675CD36312FDE4E4487477250D9A21/bild-teaser-de.jpg","445":"/resource/image/3663248/ratio4x3/445/334/9a15d9db1fb643a2561e7725f5cf0f34/6E38E655DEC84B8A82654781977E1FD4/bild-teaser-de.jpg","290":"/resource/image/3663248/ratio4x3/290/218/9a15d9db1fb643a2561e7725f5cf0f34/DCF405E56255ABC626632797C512C813/bild-teaser-de.jpg"}})

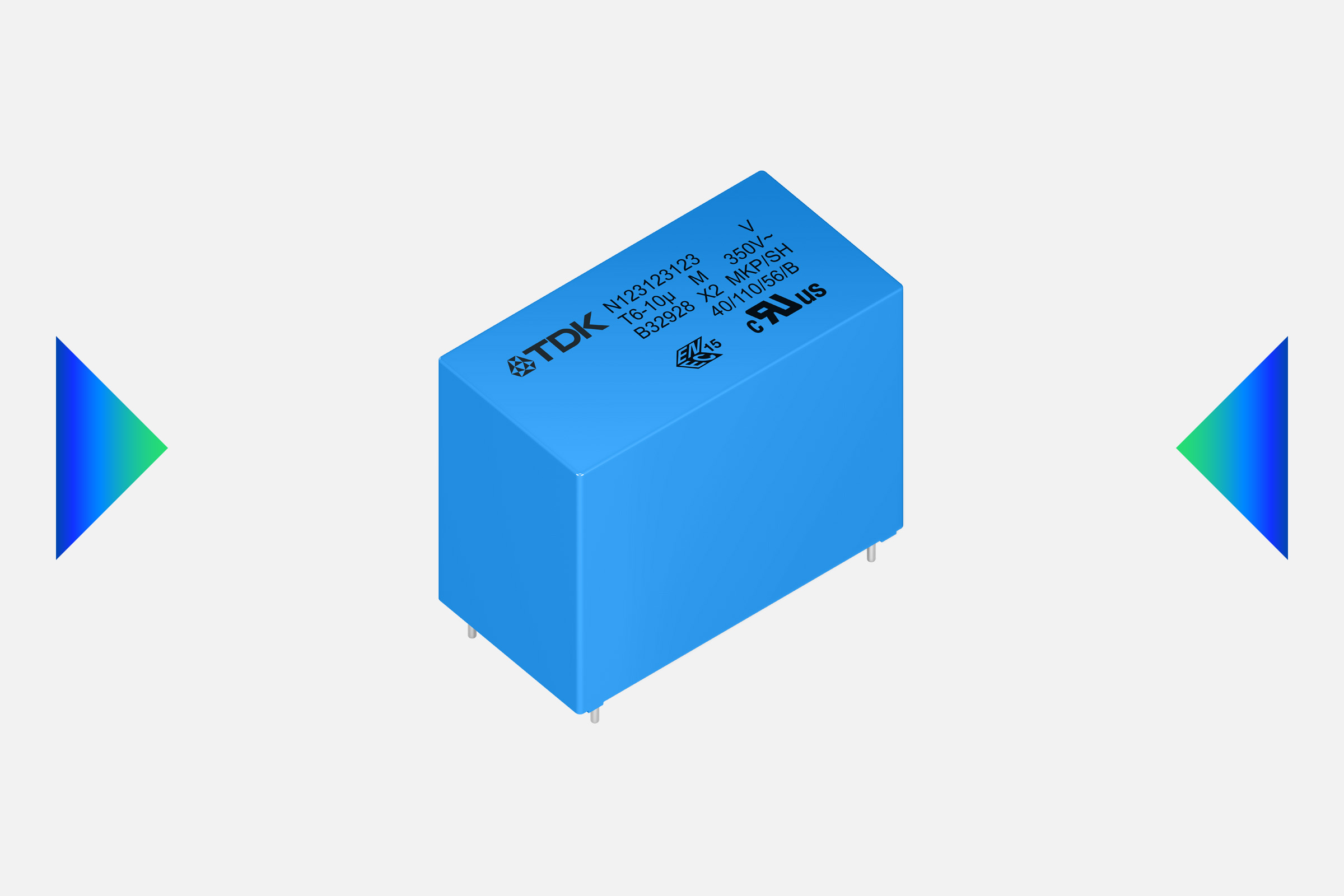

Die TDK Corporation hat ihre AC-Folien-Kondensatoren der Sicherheitsklasse X2 um die neue Serie B3292xU/V für höhere Spannungen erweitert, die nun in kompakten Rastermaßen von 15 mm und 22,5 mm mit Kapazitätswerten von 47 nF bis 1,8 µF erhältlich ist. Mit einer Nennspannung von 350 V (AC) und robuster Belastbarkeit gegenüber Spannungsspitzen von bis zu 2,5 kV (IEC 60384-14) ist die Serie für die Entstörung in anspruchsvollen, platzbeschränkten industriellen und automobilen Umgebungen in Serienschaltung mit dem Stromnetz ausgelegt. Typische Anwendungen sind On-Board-Ladegeräte, EV-Ladesysteme, PV-Wechselrichter, Energiezähler und kapazitive Stromversorgungen.
Damit deckt die gesamte Serie ab sofort Rastermaße von 15 mm bis 52,5 mm sowie Kapazitätswerte von 47 nF bis 20 µF ab. Die Kondensatoren bestehen den THB-Test (Temperature, Humidity, Bias) über 1.000 Stunden bei +85 °C, 85% r. F. und Nennspannung, sodass sie die Anforderungen der Klasse III, Testbedingung B, erfüllen. Darüber hinaus ist die Serie AEC-Q200-konform und zeichnet sich durch gute Selbstheilungseigenschaften und eine maximale Betriebstemperatur von +110 °C aus. Somit bewährt sie sich auch unter rauen Einsatzbedingungen.
Mit ihren kompakten Abmessungen und ihrer hohen DC-Prüfspannung (1505 V für 2 s) bietet die Serie B3292xU/V eine Lösung, die Leistungsfähigkeit und geringe Abmessungen für industrielle Antriebe und Leistungselektronik der nächsten Generation in der Automobilindustrie bestmöglich aufeinander abstimmt. Damit trägt sie dem wachsenden Bedarf an effizienten und platzsparenden Lösungen zur Funkentstörung Rechnung.
Für die Serie B3292xU/V stellt TDK verschiedene Design-Tools sowie SPICE-Modelle zur Verfügung.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Kapazitive Stromversorgungen, Stromzähler
- Industrielle Antriebe
- On-Board-Ladegeräte
- EV-Ladestationen
- PV-Wechselrichter
Haupteigenschaften und -vorteile
- Schutzklasse X2 zur Unterdrückung von Störspannungen (EMI)
- „Across the Line”-Anwendungen
- Zum Anschluss in Serie mit dem Stromnetz
- Raue Umgebungsbedingungen
- Geringe Abmessungen
- Gute Selbstheilungsfähigkeiten
- AEC-Q200E-konform
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/emi_capacitors
