TDK bringt mit SurfIND SMD-Gleichtaktdrosseln mit Bemessungsströmen von bis zu 36 A auf den Markt

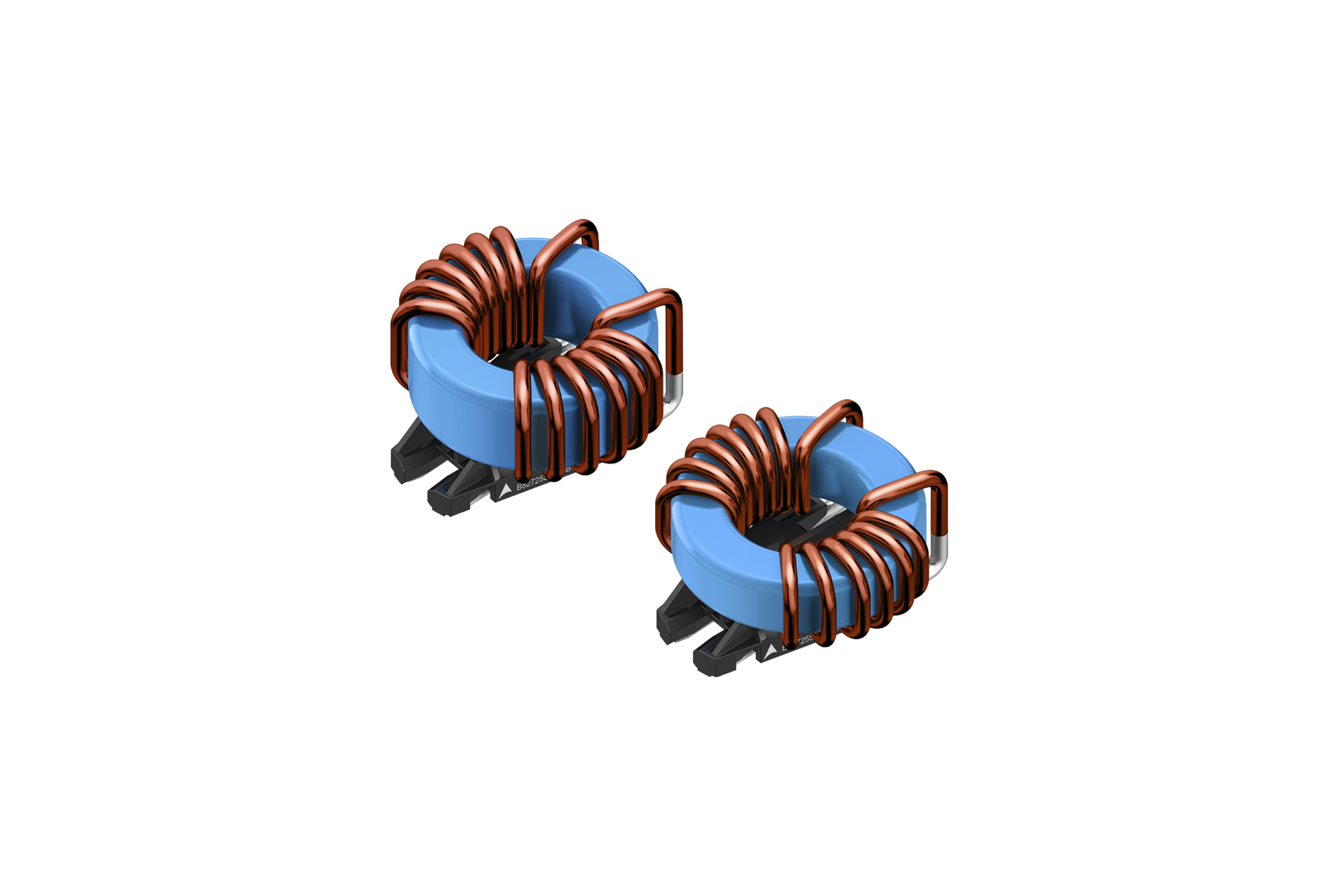

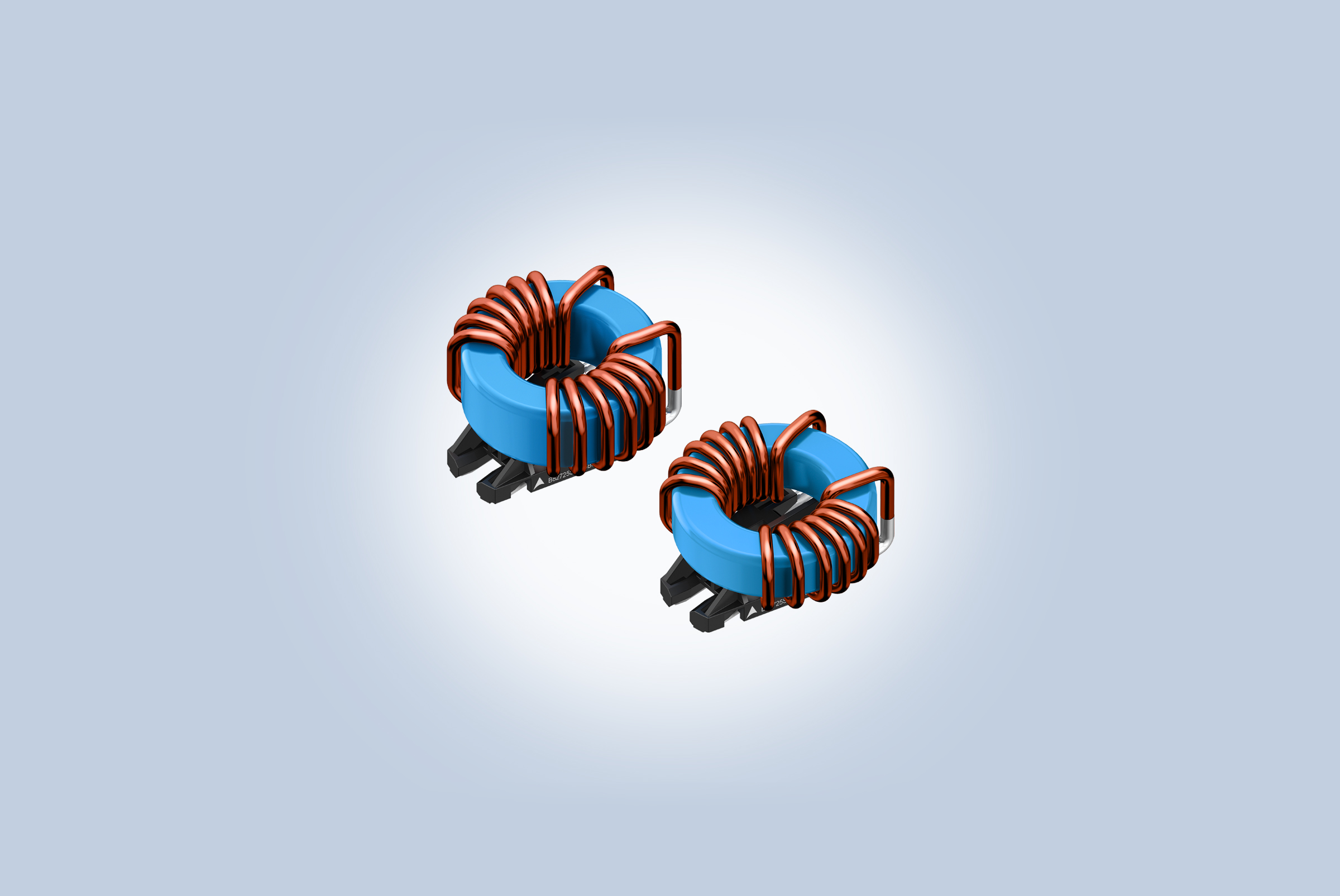

Die TDK Corporation bringt die EPCOS Serie SurfIND auf den Markt – stromkompensierte Doppel-Ringkern-Drosseln für hohe Ströme und Oberflächenmontage (Bestellcode: B82725S2*A/B). SurfIND bietet eine SMD-Lösung für Kunden, die Reflow-Löten bevorzugen (z. B. in Sandwich-Gehäusen von Telekommunikationsgeräten, Industrieantrieben usw.) und gleichzeitig Gleichtaktdrosseln für hohe Ströme benötigen, die oft groß und schwer sind. Diese Bauelemente filtern Gleichtaktstörungen bei Bemessungsströmen von 24 A bis 36 A und einer Temperatur von +70 °C. Mit zusätzlicher Kühlung lassen sich sogar höhere Ströme erreichen, da die Oberseite als Schnittstelle für einen Kühlkörper dienen kann.

Für Anwendungen mit einer Wechselspannung bis zu 250 V variiert die nominale Induktivität zwischen 120 µH und 820 µH über sieben Varianten. Dank einer Streuinduktivität von bis zu 1% der Nenninduktivität dämpfen diese Drosseln auch Gegentaktstörungen. Alle Bauelemente erfüllen die Normen IEC/EN 60938-2 und haben eine kompakte Grundfläche von 40 x 38 mm² (L x B) sowie eine Höhe von 20,7 mm (Typ A) bzw. 22,3 mm (Typ B). Die typischen Widerstände liegen zwischen 0,78 mΩ und 2,21 mΩ. Beim Bemessungsstrom mit Gleichstrom-Vormagnetisierung (DC-Bias) sinkt die Nenninduktivität bei +20 °C um weniger als 10%.

SurfIND Drosseln sind auf einer Kunststoffgrundplatte montiert, wobei ein Ferritkern mit Epoxidharz beschichtet ist, um ihn von den Wickeln zu isolieren; beide Materialien sind nach UL 94 V0 zugelassen. Dank der speziellen Konstruktion der Anschlüsse erübrigt sich der Einsatz von Klebstoffen. Zudem ermöglichen selbstführende SMD-Anschlüsse ein einfaches Reflow-Löten auf Leiterplatten.
