Induktivitäten
20. Mai 2025
TDK bietet winzige Spulen in der Bauform 0201 für HF-Schaltungen an
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3580752/ratio4x3/210/158/c5d424120e5cc1750f1ec95e9321559/D523DF5A0862ABA73434DA9E7FAFE63A/bild-teaser-grau-de.jpg","992":"/resource/image/3580752/ratio4x3/992/744/c5d424120e5cc1750f1ec95e9321559/52B530A36222AE9FB74BD558F41ED5BB/bild-teaser-grau-de.jpg","333":"/resource/image/3580752/ratio4x3/333/250/c5d424120e5cc1750f1ec95e9321559/EFFBE5F3FCF90A9E28F39964AFC35770/bild-teaser-grau-de.jpg","445":"/resource/image/3580752/ratio4x3/445/334/c5d424120e5cc1750f1ec95e9321559/4AEC104716914A196E3112E6510D68A5/bild-teaser-grau-de.jpg","290":"/resource/image/3580752/ratio4x3/290/218/c5d424120e5cc1750f1ec95e9321559/0C0AF8756F0E467F552029961F3D9929/bild-teaser-grau-de.jpg"}})
- Die kleinste Baugröße der Branche* im Format 0201
- Erreicht HF-Eigenschaften durch proprietäre Strukturierungs- und Sintertechnologien
- Fein abgestimmte Palette an Induktivitäten, die Vorteile der Mehrschichttechnik nutzt
- Weiter Temperaturbereich von -55 °C bis +125 °C

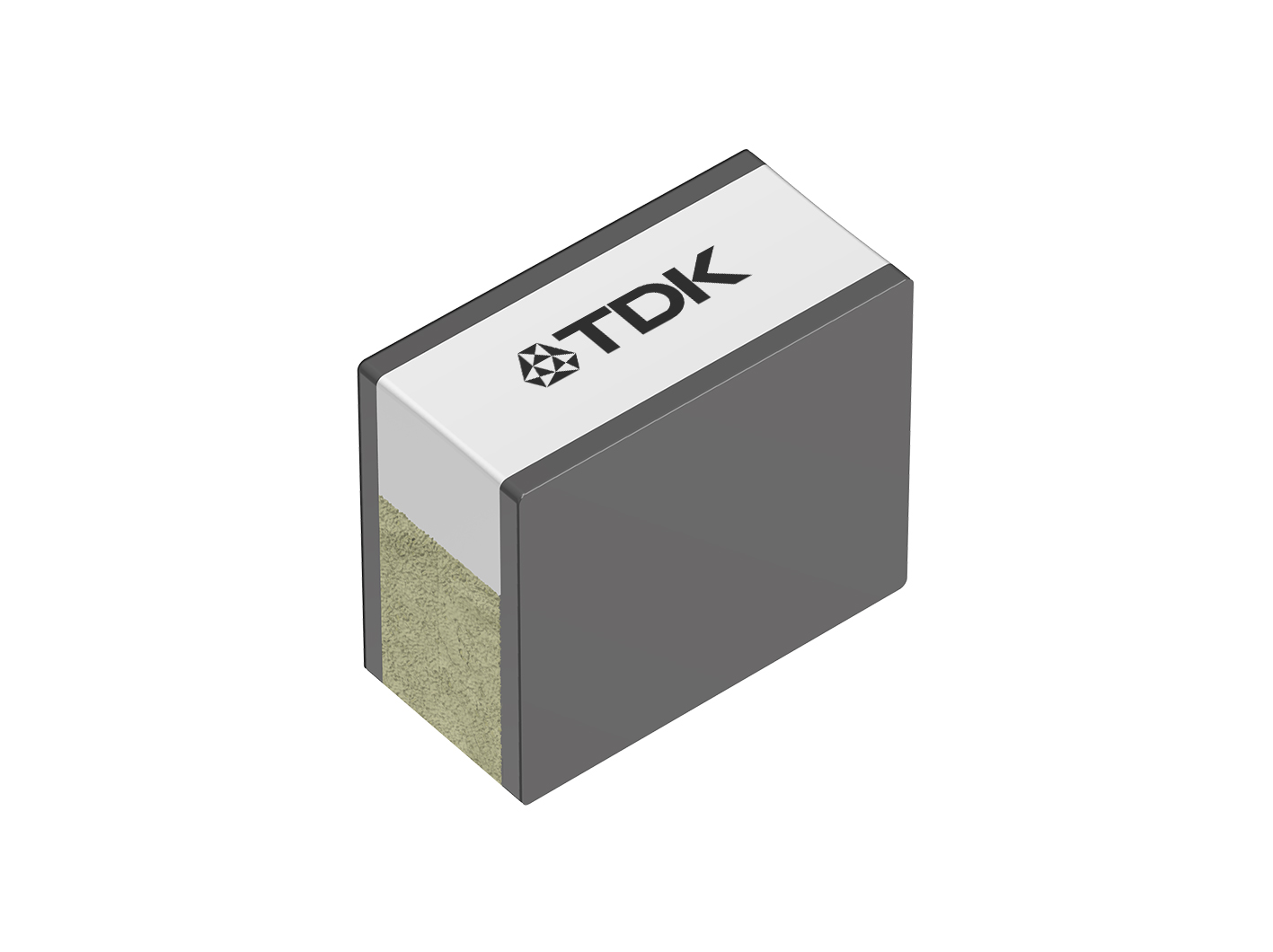

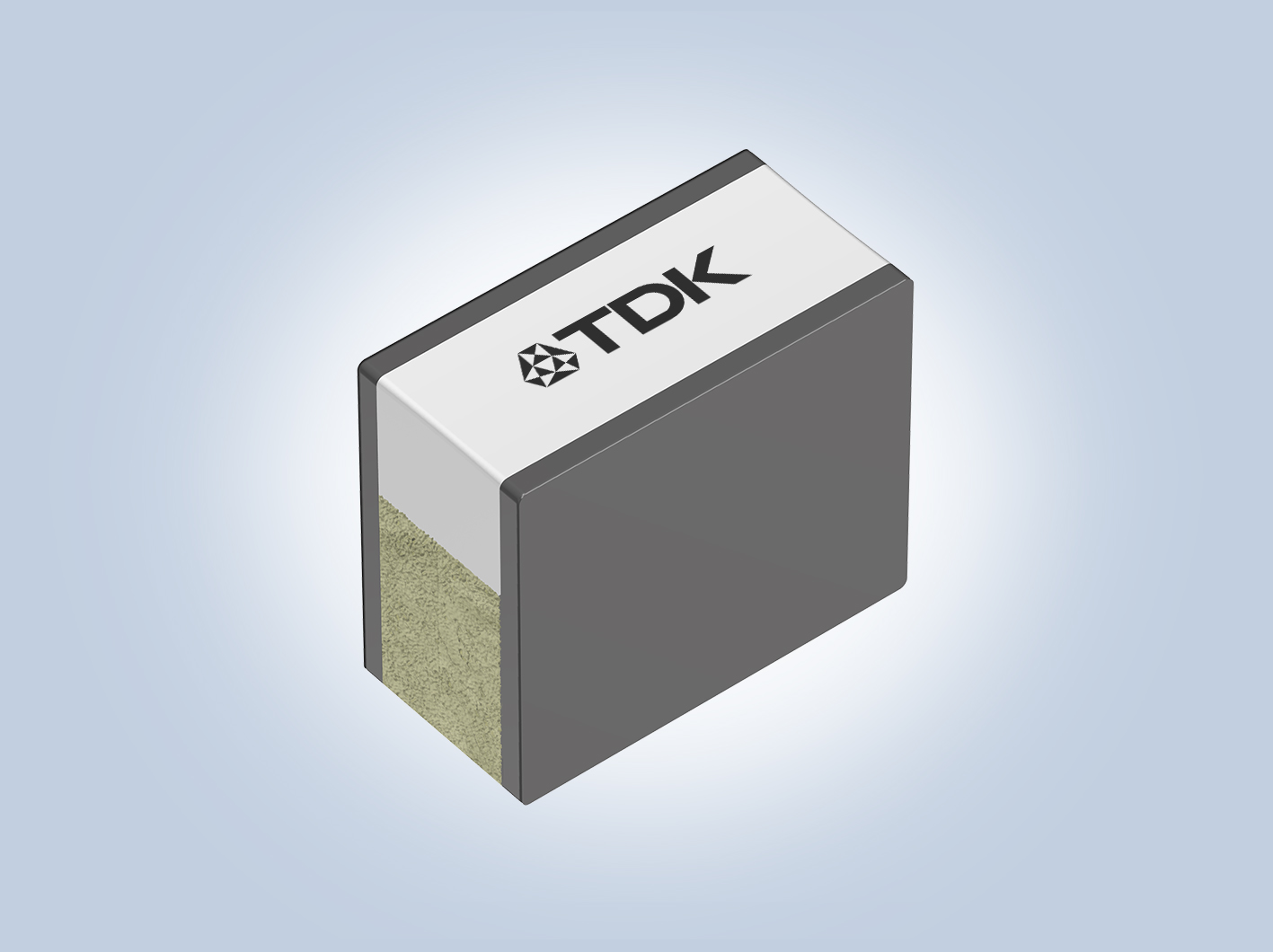

Die TDK Corporation erweitert ihr Angebot an HF-Induktivitäten der Serie MUQ0201022HA. Mit der Baugröße 0201 (0,25 x 0,125 x 0,2 mm³; L x B x T) sind sie die kleinsten Induktivitäten ihrer Art in der Branche* und bieten die gleichen elektrischen Eigenschaften wie die bestehende Serie MHQ0402PSA, die mit 0402 (0,4 x 0,2 mm; L x B) eine Baugröße darüber liegt. Das erweiterte Angebot umfasst Induktivitäten von 0,6 nH bis 3,6 nH. Die Serienproduktion dieser neuen Bauelemente hat im Mai 2025 begonnen.
Mobilgeräte wie Smartphones und Wearables werden immer leistungsfähiger und kompakter, weshalb immer mehr kleine, aber gleichzeitig leistungsstarke Bauelemente gefragt sind. Durch den Einsatz proprietärer Strukturierungs- und Sintertechnologien konnte TDK die elektrischen Charakteristika bei Frequenzen bis in den Gigahertz-Bereich an die der bestehenden größeren Produkte angleichen oder sogar übertreffen, während sich die Montagefläche der Bauelemente etwa halbiert hat. TDK wird sein Angebot weiter ausbauen, um den Anforderungen seiner Kunden gerecht zu werden.
*Quelle: TDK, Stand Mai 2025
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Impedanzanpassung für HF-Eingangsstufen bei mobilen Geräten
- Impedanzanpassung bei Wearables
Haupteigenschaften und -vorteile
- Dank der proprietären Strukturierungs- und Sintertechnologie sind die HF-Eigenschaften des Bauelements gleich oder besser als die von Produkten, die eine Bauform größer sind.
- Bei gleichbleibenden Leistungsmerkmalen halbiert sich die Montagefläche im Vergleich zu Induktivitäten mit den Abmessungen 0402.
Kenndaten
| Typ | Außenabmessungen [mm] | Impedanz [Ω] @ 100 MHz |
|---|---|---|
| MUQ0201022HA | 0,25 x 0,125 x 0,2 | 0,6 … 3,6 |
| *Dieses Produkt wird nicht über Distributoren vertrieben. Bei Fragen wenden Sie sich bitte über das untenstehende Formular „Anfragen zu diesem Produkt“ an uns. | ||
