Temperatursensoren
19. September 2023
TDK bietet robusten SMT-NTC-Sensor für die Messung von Oberflächen-Temperaturen
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3182740/ratio4x3/210/158/421b95b2f6a4e94c6b1656ad69df15ea/E2475B3404C2CC5A47C75D5F0B85F3E8/bild-teaser-grau-de.png","992":"/resource/image/3182740/ratio4x3/992/744/421b95b2f6a4e94c6b1656ad69df15ea/1085054C316CC1D8B597484EE53F24C9/bild-teaser-grau-de.png","333":"/resource/image/3182740/ratio4x3/333/250/421b95b2f6a4e94c6b1656ad69df15ea/297DAA516854A93EEC3B8579DA4F0249/bild-teaser-grau-de.png","445":"/resource/image/3182740/ratio4x3/445/334/421b95b2f6a4e94c6b1656ad69df15ea/475CEECD3C8C69DC00A30405041F35AC/bild-teaser-grau-de.png","290":"/resource/image/3182740/ratio4x3/290/218/421b95b2f6a4e94c6b1656ad69df15ea/91BC6A9A0A0201B683D8C7C0AB1F5372/bild-teaser-grau-de.png"}})

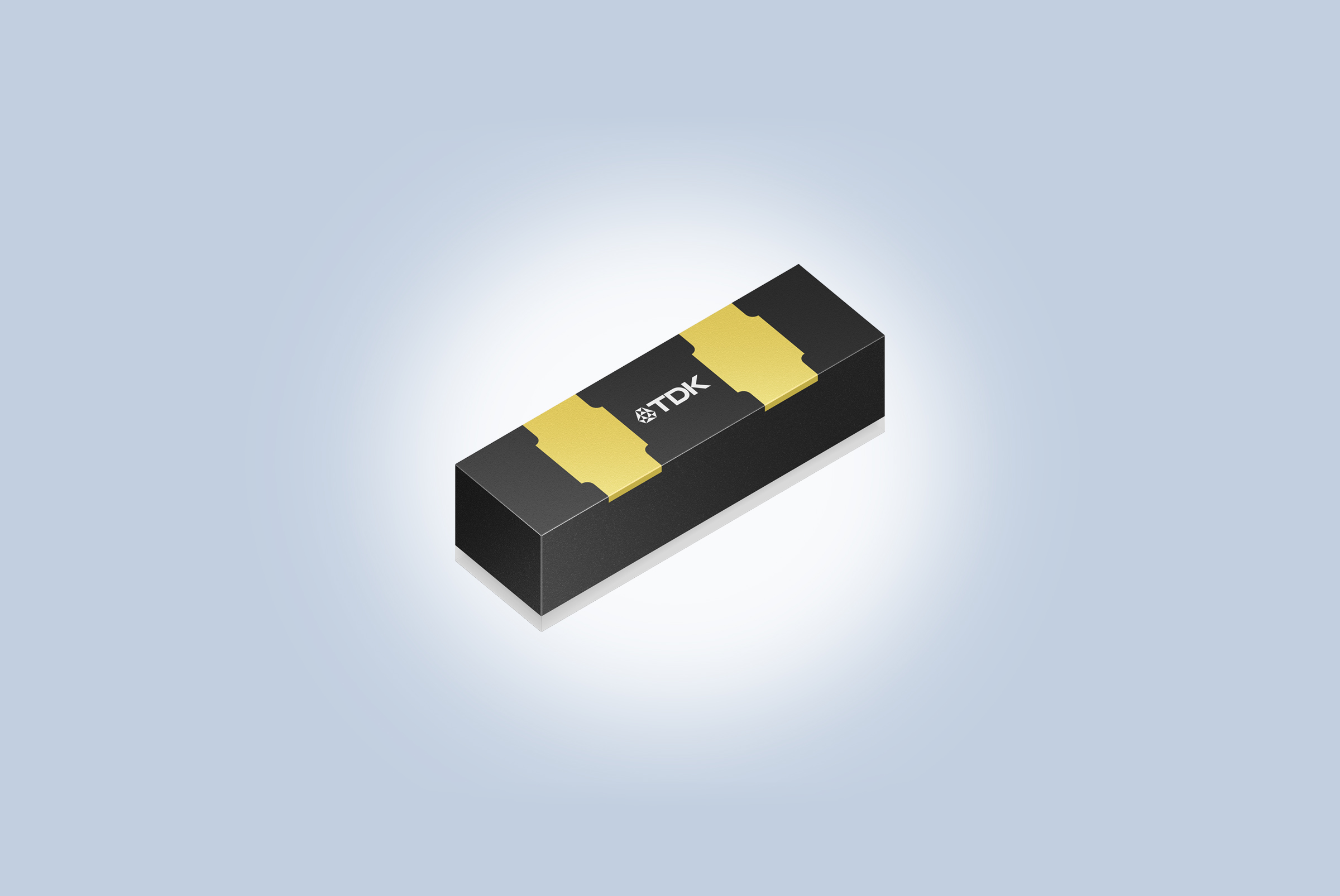

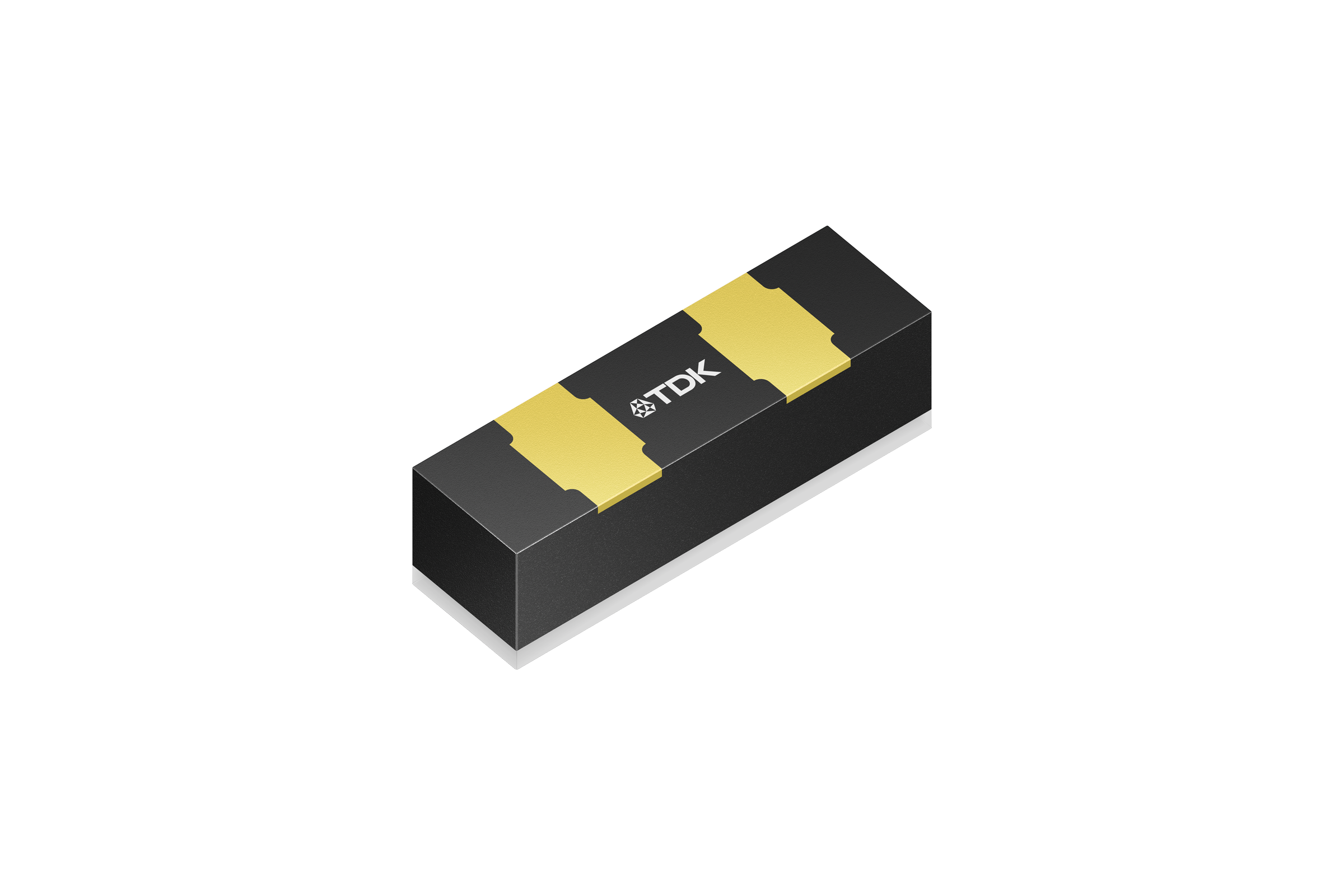

Die TDK Corporation präsentiert den neuen NTC-Sensor T850 (B57850T0103*) zur Messung von Oberflächen-Temperaturen. Er kombiniert hohe Feuchtigkeitsbeständigkeit mit schneller Reaktionszeit durch eine sehr gute thermische Kopplung an das Messobjekt. Der Sensor eignet sich für raue Umgebungen mit Temperaturen von -40 °C bis +150 °C und ist bis zu 500 Stunden wasserdicht. Darüber hinaus bietet der Sensor mit seiner Aluminiumoxid-Keramik-Oberfläche eine hohe Spannungsfestigkeit von 2500 V AC für 60 s. Die Abmessungen des robusten sowie blei- und halogenfreien NTC-Sensors betragen 10 x 3 x 3 mm3 (L x B x H).
Bei 25 °C weist der Typ B57850T0103F000 einen Nennwiderstand von 10.000 Ω mit einer Toleranz von einem Prozent auf, der Typ B57850T0103G000 dagegen hat eine Toleranz von zwei Prozent. Die Anschlusselektroden bestehen aus Phosphorbronze und können mit Kolbenlöten, Laserlöten, Mikro-Widerstandsschweißen oder WIG-Schweißen kontaktiert werden.
Typische Anwendungsgebiete sind die Messungen von Oberflächen-Temperaturen in der Heizungs- und Gebäudetechnik, zum Beispiel von Kühlkörpern von Leistungsmodulen sowie die Temperaturüberwachung industrieller Prozesse.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Heizungs- und Gebäudetechnik
- Kühlkörper von Leistungsmodulen
- Temperaturüberwachung industrieller Prozesse
Haupteigenschaften und -vorteile
- Hohe Spannungsfestigkeit von 2500 V AC für 60 s
- Große Feuchtigkeitsbeständigkeit (bis zu 500 Stunden wasserdicht)
- Breiter Messbereich von -40 °C bis +150 °C
- Blei- und halogenfrei
Weitere Informationen über die Produkte finden Sie unter https://www.tdk-electronics.tdk.com/de/ntc_elements
