Folien-Kondensatoren
13. Oktober 2022
TDK bietet robuste Kondensatoren mit geringer Eigeninduktivität und hoher Design-Flexibilität
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3112272/ratio4x3/210/158/df09033ca96b45c24338ae282f3a60f0/3351528C6AAA0B3753533134E92C949B/bild-teaser-grau-de.png","992":"/resource/image/3112272/ratio4x3/992/744/df09033ca96b45c24338ae282f3a60f0/7A1BB3D0C13AA693F544FBF0CD6FDD7F/bild-teaser-grau-de.png","333":"/resource/image/3112272/ratio4x3/333/250/df09033ca96b45c24338ae282f3a60f0/E3554D9C34D6F2D5BDE5C49A0DD3EE43/bild-teaser-grau-de.png","445":"/resource/image/3112272/ratio4x3/445/334/df09033ca96b45c24338ae282f3a60f0/797608773BF733FB0E63D1BEF7F24861/bild-teaser-grau-de.png","290":"/resource/image/3112272/ratio4x3/290/218/df09033ca96b45c24338ae282f3a60f0/1389A6A0056480D54ECC7F449A941D53/bild-teaser-grau-de.png"}})

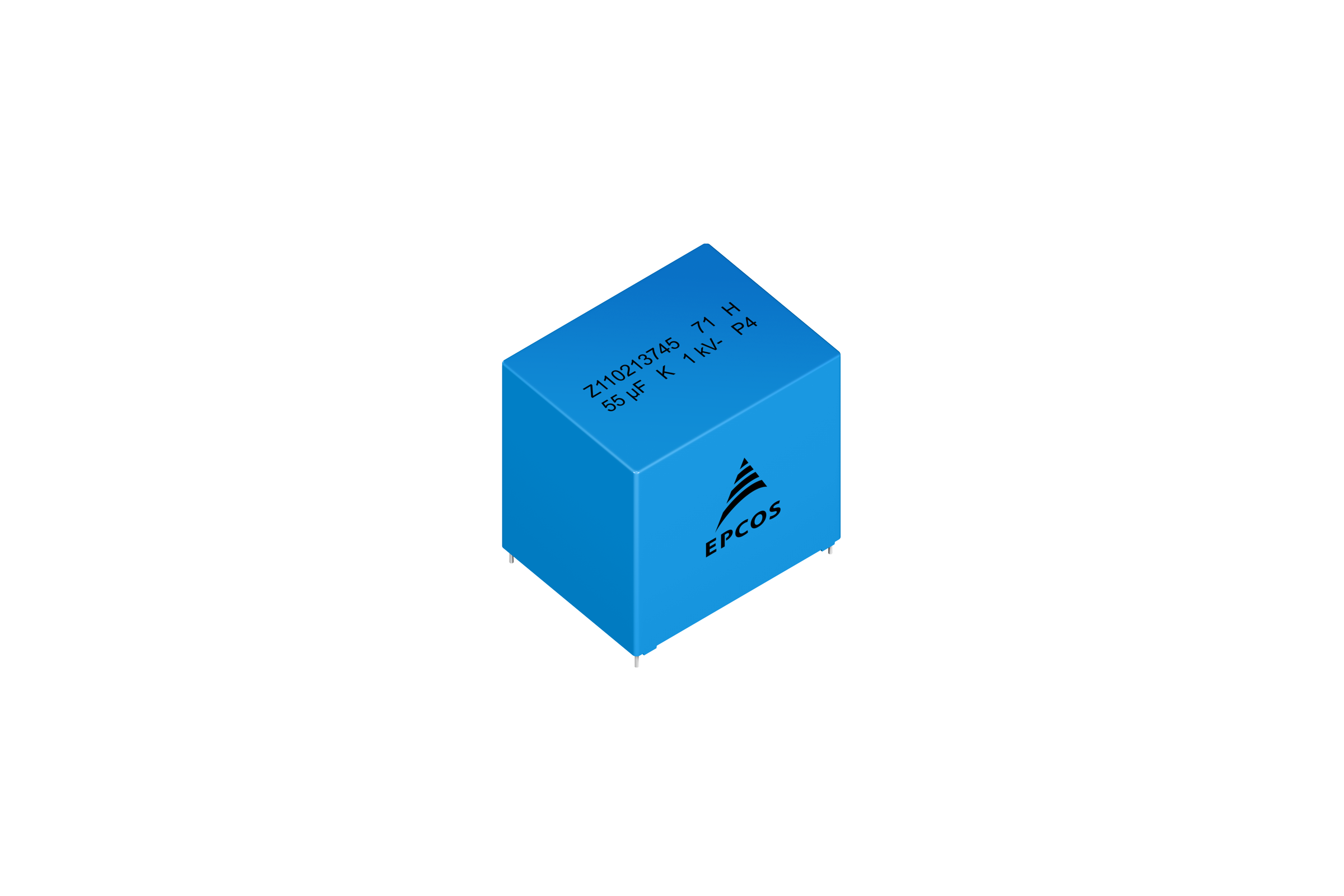

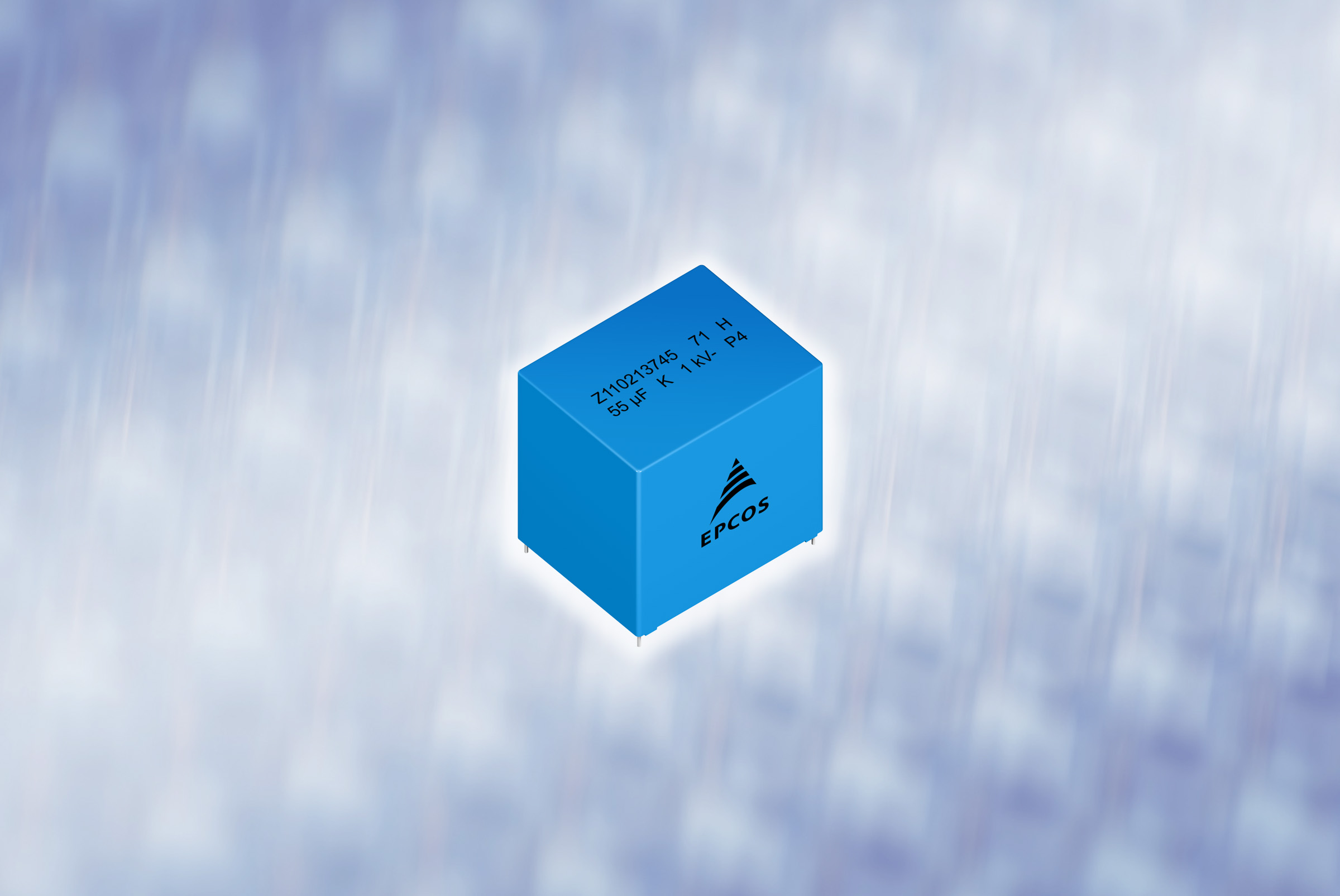

TDK Corporation präsentiert mit der Serie B3271*H* neue EPCOS Folien-Kondensatoren für DC-Link-Anwendungen, die sich durch hohe Energie- und Leistungsdichte auszeichnen. Die Kondensatoren sind für Spannungen von 500 V DC bis 1600 V DC ausgelegt, bieten Kapazitätswerte von 0,47 µF bis 170 µF und sind für eine maximale Betriebstemperatur von bis zu 105 °C geeignet. Bei einer Nennspannung und einer Betriebstemperatur von 70 °C beträgt die typische Lebensdauer der robusten, selbstheilenden und RoHS-kompatiblen Kondensatoren 95.000 Stunden.
Verfügbar sind die Kondensatoren in Rastermaßen von 27,5 mm, 37,5 mm und 52,5 mm, wobei für jedes Rastermaß sowohl 2-polige als auch 4-polige Versionen verfügbar sind. Dadurch ergeben sich mehr als 90 Typen, was eine hohe Design-Flexibilität bietet. Für die Auswahl des geeigneten DC-Link-Kondensators bietet TDK das Online-Tool CLARA.
Durch die niedrigen Eigeninduktivitäten von nur 11,5 nH bis 23 nH in Verbindung mit der hohen Ripple-Stromtragfähigkeit sind die neuen Kondensatoren besonders gut für SiC-basierte Wechselrichter geeignet, die mit hohen Schaltfrequenzen arbeiten. Die Serie ist gemäß IEC 61071, AEC-Q200 sowie UL 810 qualifiziert und ermöglicht den Einsatz in typischen Industrieanwendungen wie Frequenzumrichtern, Photovoltaik-Wechselrichtern, EV-Schnellladegeräten sowie in Automotive-Anwendungen wie Onboard-Ladegeräten und Hilfs- und Leistungs-Invertern.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Frequenzumrichter
- Photovoltaik-Wechselrichter
- EV-Schnellladegeräte
- Onboard-Ladegeräte
- Hilfs- und Leistungs-Inverter
Haupteigenschaften und -vorteile
- Spannungen von 500 V DC bis 1600 V DC
- Kapazitätswerte von 0,47 µF bis 170 µF
- Maximale Betriebstemperatur 105 °C
- 2-polige und 4-polige Versionen verfügbar
- Niedrigen Eigeninduktivitäten von nur 11,5 nH bis 23 nH
- Hohen Ripple-Stromtragfähigkeit
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de.
