Induktivitäten
15. November 2023
TDK bietet Musterkit für die kompakten Hochstrom-Drosseln der Serie ERU 33
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3201188/ratio4x3/210/158/83553ecc2c601c9923fa1bce5abdec73/423AF195A0FD4EFF2393C15CFC403A8D/bild-teaser-grau-de.png","992":"/resource/image/3201188/ratio4x3/992/744/83553ecc2c601c9923fa1bce5abdec73/E36FB146BF4ADEB38A438636DC530E79/bild-teaser-grau-de.png","333":"/resource/image/3201188/ratio4x3/333/250/83553ecc2c601c9923fa1bce5abdec73/FD42241DED24565BAD2A48CA3653D042/bild-teaser-grau-de.png","445":"/resource/image/3201188/ratio4x3/445/334/83553ecc2c601c9923fa1bce5abdec73/D16F0244815C3085085893AEE34ACF7D/bild-teaser-grau-de.png","290":"/resource/image/3201188/ratio4x3/290/218/83553ecc2c601c9923fa1bce5abdec73/FE8C701D8B3C32CB3FC1E85E40478272/bild-teaser-grau-de.png"}})

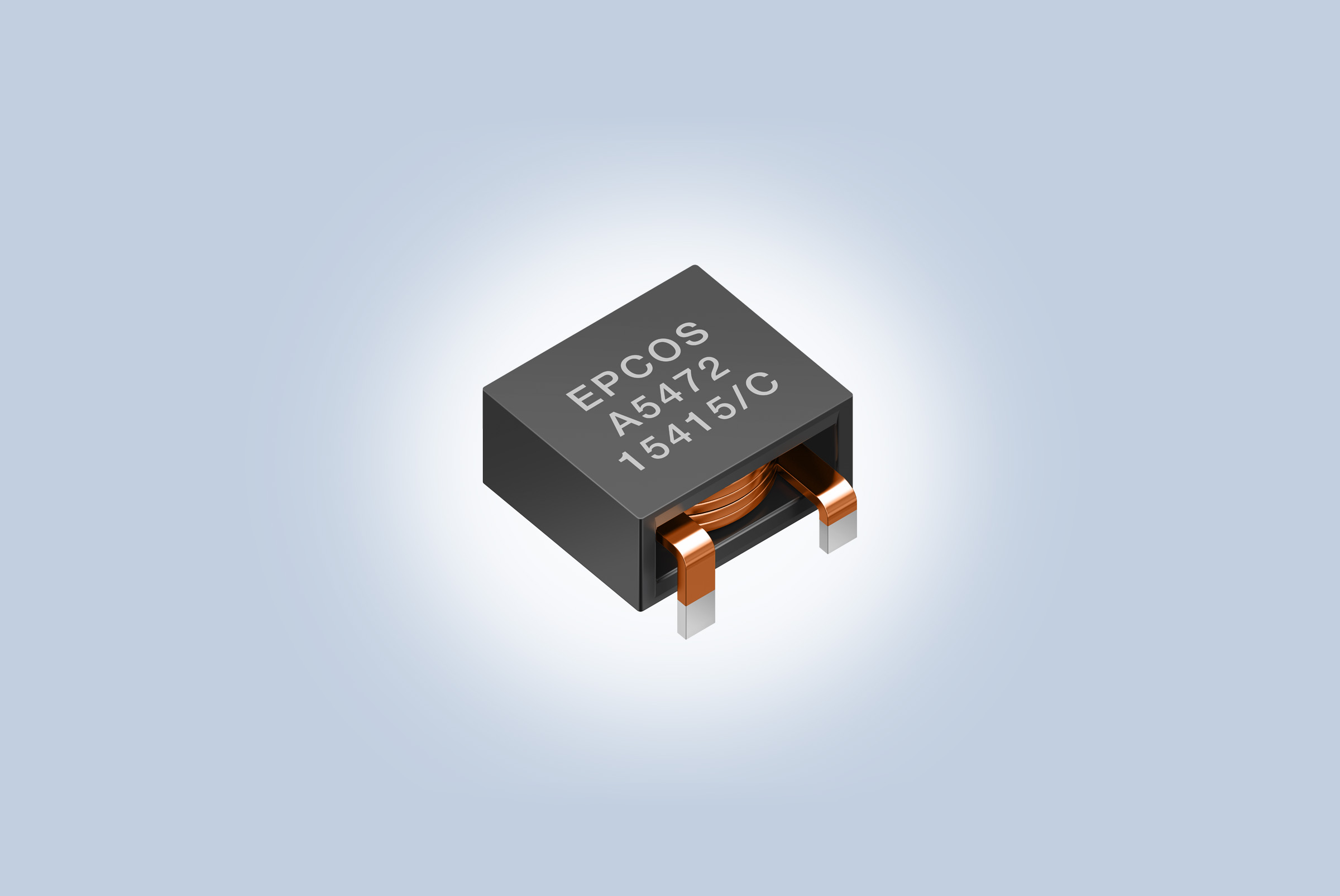

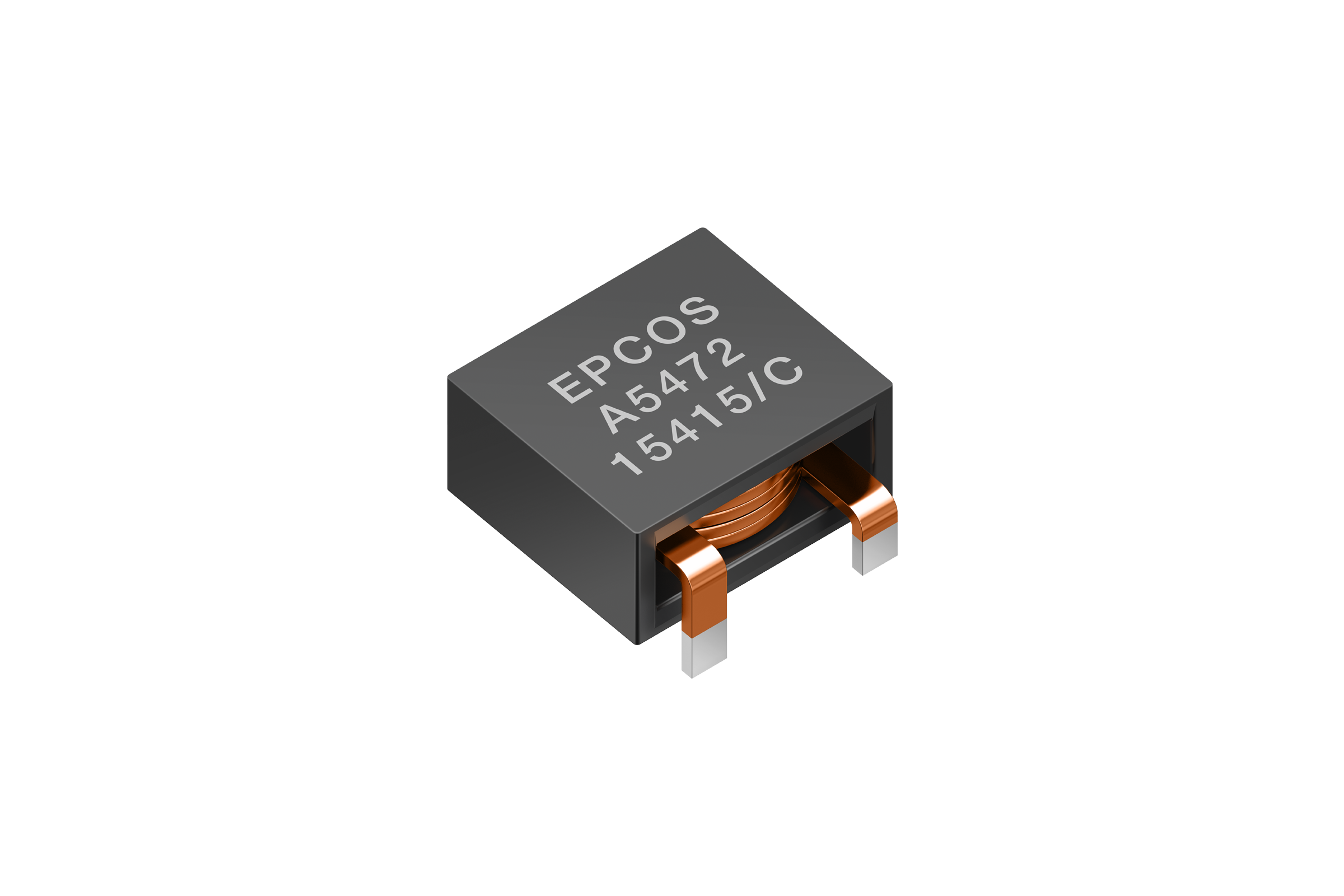

Die TDK Corporation präsentiert ein Musterkit für die geschirmten EPCOS ERU 33 Hochstrom-Drosseln der Serie B82559A*A033. Das Musterkit (Bestellnummer: B82559X033) enthält jeweils zwei Stück der sechs Standardtypen dieser Serie. Auf Kundenwunsch lassen sich über diese Standardtypen hinaus auch Varianten mit anderen Induktivitätswerten realisieren.
Diese für sehr hohe Sättigungsströme von 32 A bis 83 A bei +100 °C konzipierten Bauelemente für die Durchsteckmontage decken verschiedene Induktivitätswerte zwischen 3,2 µH und 10 µH ab. Die DC-Widerstände betragen je nach Typ nur 0,85 mΩ oder 1,2 mΩ. Dank der Drahtwicklung mit Flachdraht haben die Bauelemente sehr kompakte Abmessungen von nur 33 x 33 x 15 mm3. Weil die flachen Spulen thermisch mit dem elektrisch isolierten Kern verbunden sind, lässt sich die Drossel an einem Kühlkörper befestigen, um die Abwärme effektiv abzuleiten.
Die RoHS-kompatiblen und gemäß AEC-Q200 Rev-D qualifizierten Induktivitäten eignen sich für Betriebstemperaturen von -40 °C bis +150 °C. Typische Automobilanwendungen sind Drosseln für Hoch-/Tiefsetzsteller in DC-DC-Wandlern (z.B. für 48-V-Bordnetze) oder Gegentaktdrosseln im Eingangsfilter von On-Board-Ladeeinheiten. In der Industrie-Elektronik eignen sie sich als Speicher- und Ausgangsdrosseln in Hochstrom-Netzteilen und PoL-Wandlern (Point-of-Load).
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Drosseln für Hoch-/Tiefsetzsteller in DC-DC-Wandlern für 48-V-Bordnetze
- Speicher- und Ausgangsdrosseln in Hochstrom-Netzteilen
Haupteigenschaften und -vorteile
- Hohe Sättigungsströme bis zu 83 A
- Niedrige DC-Widerstände bis hinab zu 0,85 mΩ
- Sehr kompakte Abmessungen von nur 33 x 33 x 15 mm3
- Effektive Wärmeableitung durch direktes Befestigen eines Kühlkörpers
Kenndaten
Bestellnummer | Induktivität | Bemessungsstrom | Sättigungsstrom | DC-Widerstand (typ.) |
|---|---|---|---|---|
B82559A4322A033 | 3,2 | 58,0 | 83,0 | 0,85 |
B82559A4352A033 | 3,5 | 57,5 | 77,0 | 0,85 |
B82559A5472A033 | 4,7 | 45,5 | 71,0 | 1,20 |
B82559A5602A033 | 6,0 | 50,0 | 55,0 | 1,20 |
B82559A5682A033 | 6,8 | 47,5 | 47,0 | 1,20 |
B82559A5103A033 | 10,0 | 46,0 | 32,0 | 1,20 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/ERU33_Samplekit
