15. Juni 2022

TDK bietet kompakte SMT-Gleichtaktdrosseln für Niedervolt-DC/DC-Wandler

 Bild_Teaser_grau_de

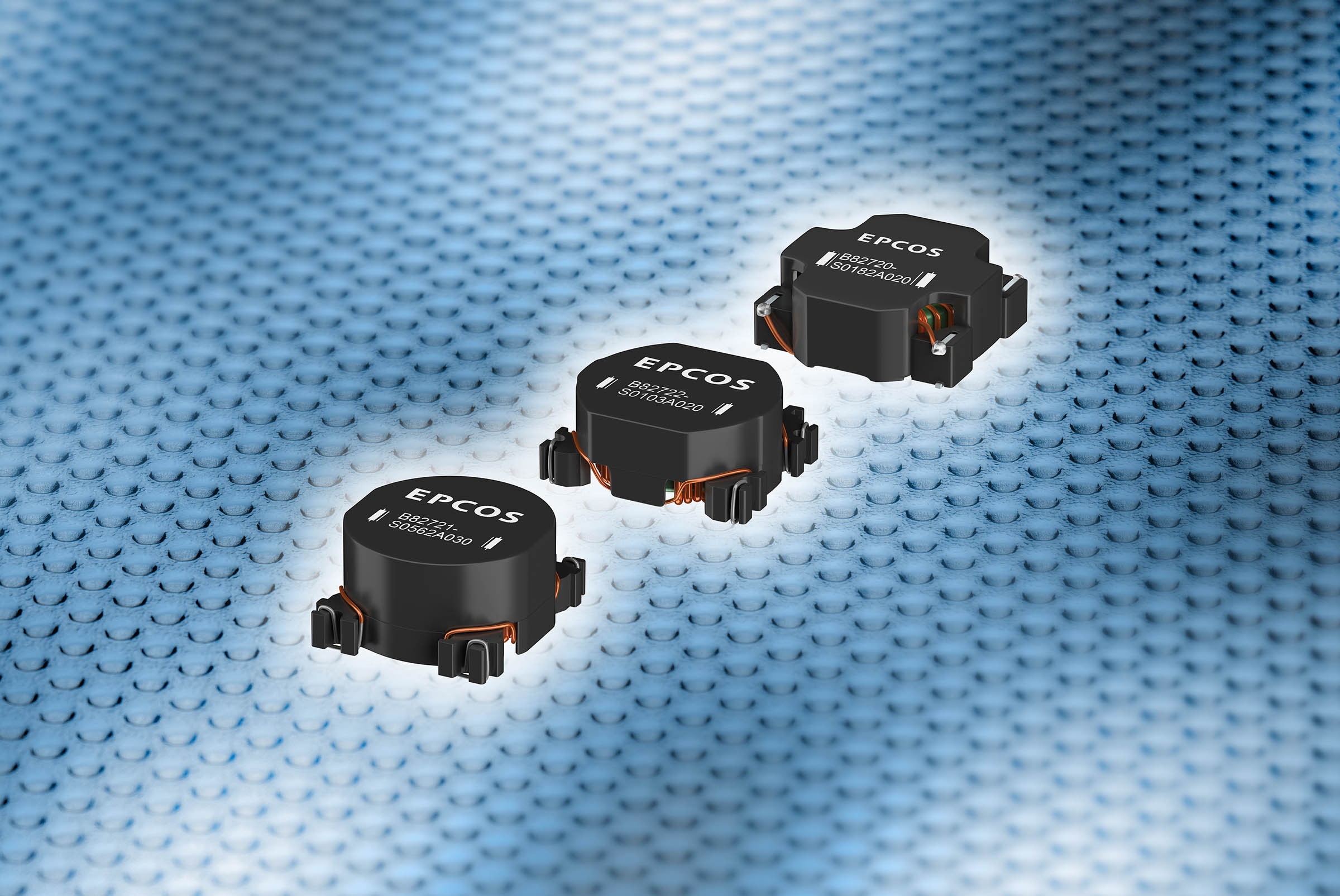

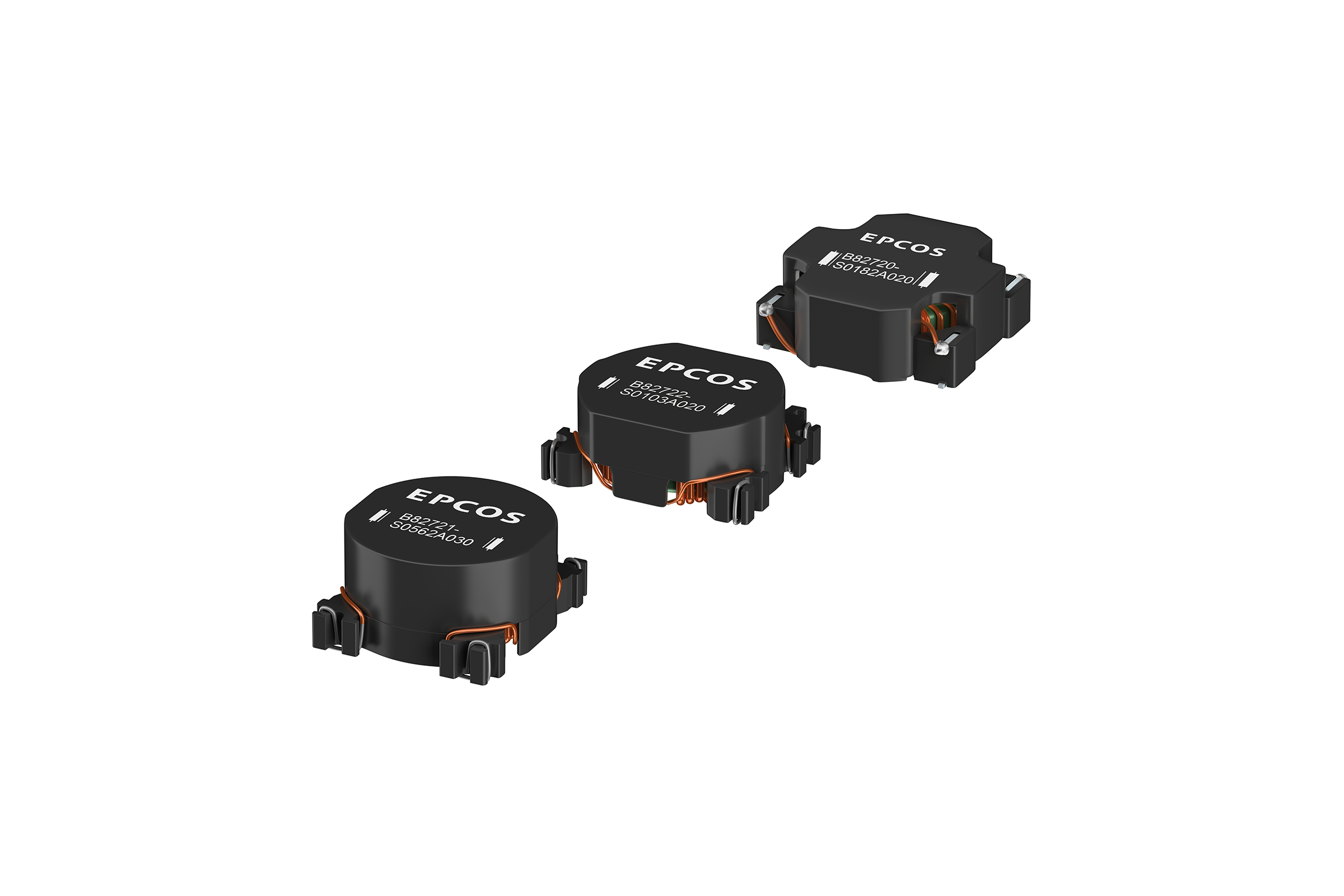

Die TDK Corporation präsentiert drei neue Serien an kompakten EPCOS SMT-Gleichtaktdrosseln, die speziell für Niedervoltanwendungen entwickelt wurden. Ausgelegt sind sie für Spannungen von maximal 48 V AC (50/60 Hz) beziehungsweise 80 V DC. Die Typen der drei Serien B8272* sind für Dauerströme zwischen 1,8 A und 19 A bei einer Umgebungstemperatur von 40 °C ausgelegt und decken ein Spektrum an Induktivitätswerten zwischen 0,59 mH und 5,6 mH ab.

Hervorzuheben sind die kompakten Abmessungen der neuen Entstörbauelemente. Abhängig vom Typ liegt der Flächenbedarf zwischen 12,7 x 12,7 mm2 und 30,99 x 25,4 mm2. Die Bauhöhen betragen dabei nur 5,46 mm bis 12,7 mm.

Das Design und die Materialien der RoHS-kompatiblen EMV-Bauelemente entsprechen UL 94 V-0. Ein weiterer Vorteil ist die relativ hohe Streuinduktivität von bis zu 1,2 Prozent der Nenninduktivität. Dadurch werden auch symmetrische Störungen zuverlässig unterdrückt.

Einsatzgebiete der neuen Gleichtaktdrosseln sind zum Beispiel DC/DC-Wandler oder Niedervoltanwendungen.

Eigenschaften & Anwendungen

Hauptanwendungsgebiete

  • DC/DC-Wandler
  • Niedervoltanwendungen

Haupteigenschaften und -vorteile

  • Spannungen von maximal 48 V AC (50/60 Hz) beziehungsweise 80 V DC
  • SMD-Ausführung
  • Ströme von 1,8 A bis 19 A
  • Induktivitätswerte von 0,59 mH bis 5,6 mH
  • Kompakte Abmessungen von minimal 12,7 x 12,7 mm2 und einer Bauhöhe von minimal 5,46 mm

Weitere Informationen über die Produkte finden Sie unter http://www.tdk-electronics.tdk.com/de/data_chokes.
