Kondensatoren
9. April 2024

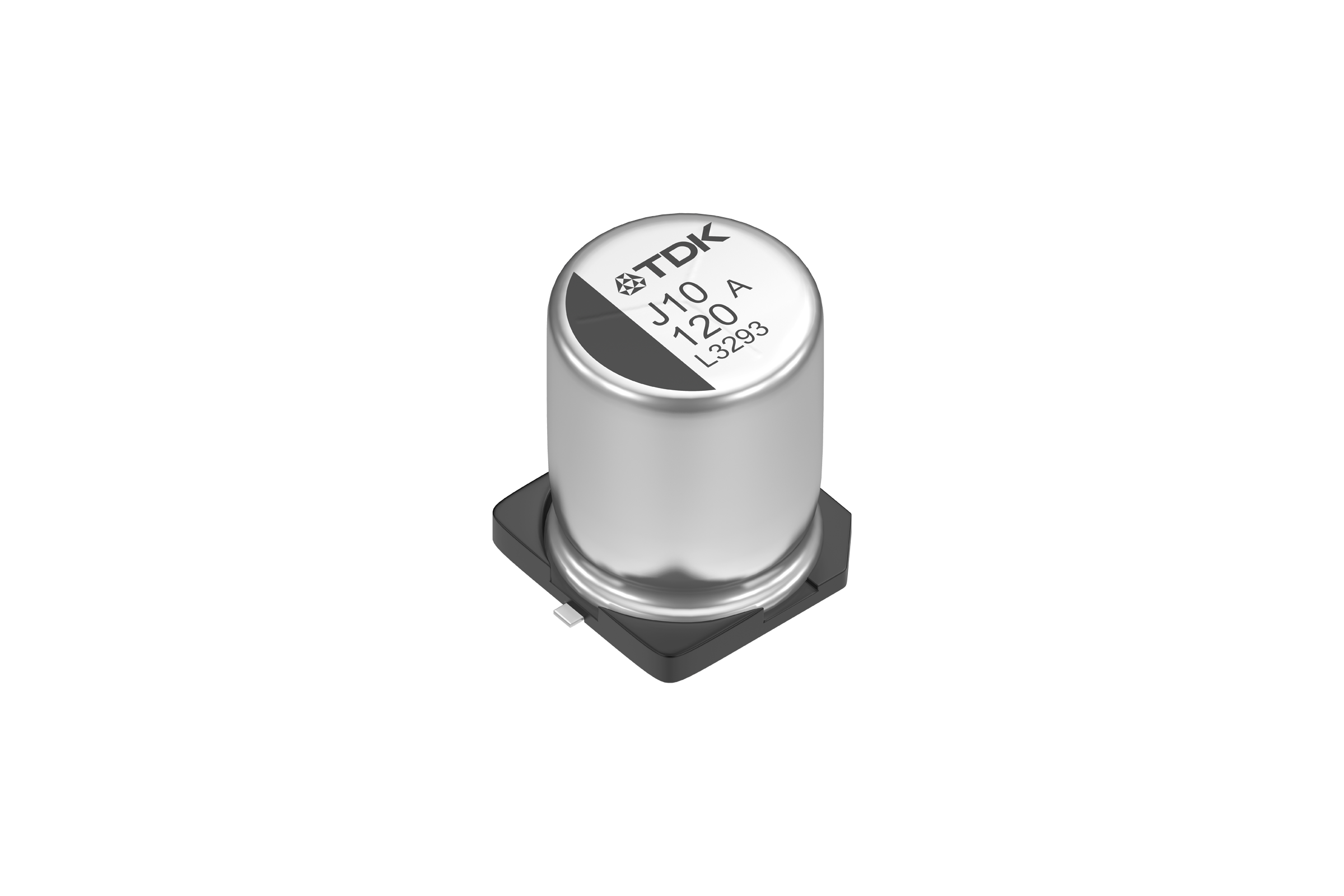

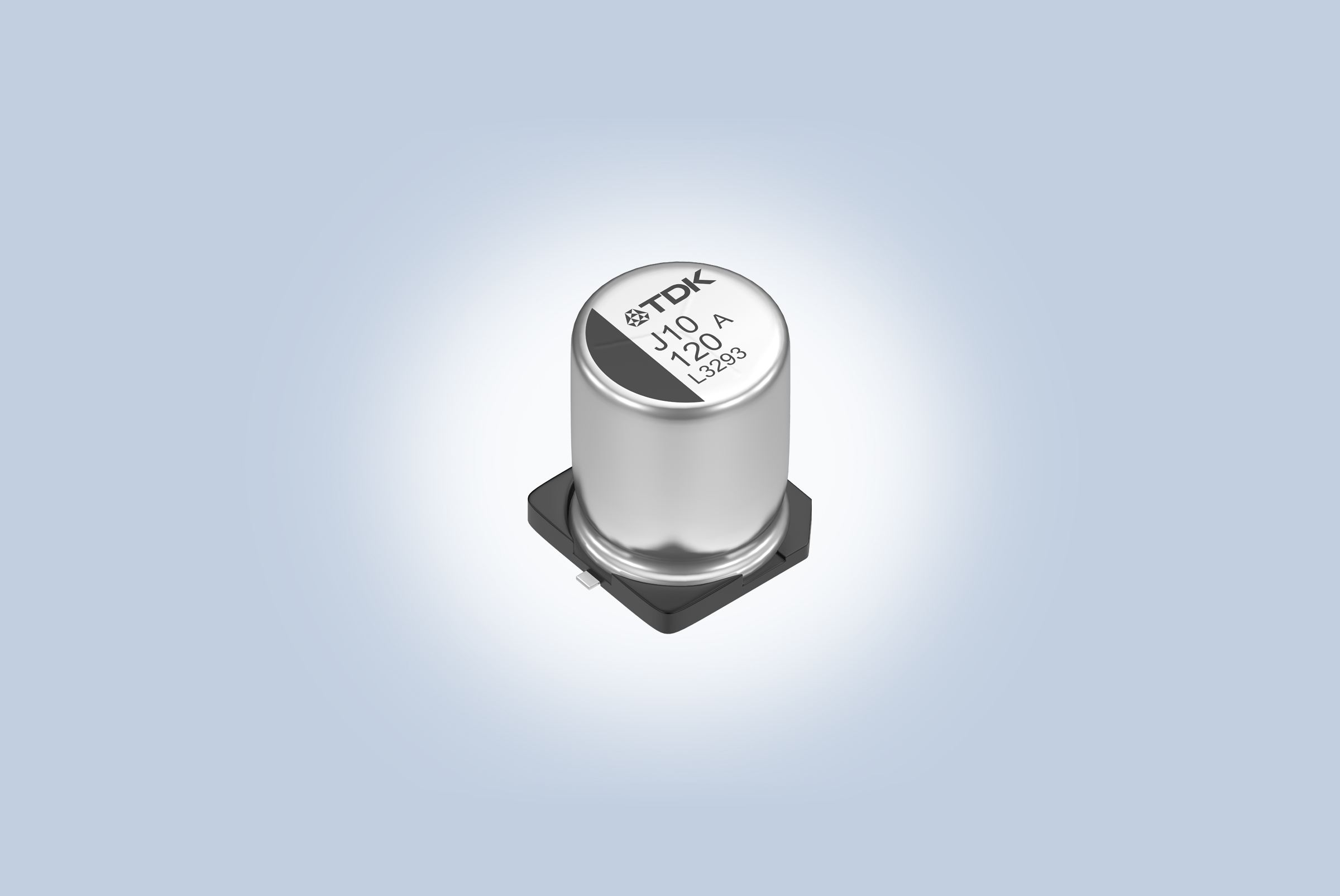

TDK bietet Hybrid-Polymer-Kondensatoren mit sehr hoher Ripplestrom-Belastbarkeit
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3227920/ratio4x3/210/158/883cd44ff39ed5b0217e3773db3f61d2/A31887C00603157BA98755D32CE4E35B/bild-teaser-grau-de.png","992":"/resource/image/3227920/ratio4x3/992/744/883cd44ff39ed5b0217e3773db3f61d2/209D777B82C155E5B4A84E82A78311B1/bild-teaser-grau-de.png","333":"/resource/image/3227920/ratio4x3/333/250/883cd44ff39ed5b0217e3773db3f61d2/F2033CD62F08DFA4C3A678F1F3977881/bild-teaser-grau-de.png","445":"/resource/image/3227920/ratio4x3/445/334/883cd44ff39ed5b0217e3773db3f61d2/0461773072E4CE2B3ECADA58D7B53DAE/bild-teaser-grau-de.png","290":"/resource/image/3227920/ratio4x3/290/218/883cd44ff39ed5b0217e3773db3f61d2/4F0CB3E9E5161FB960929C26E54CF07B/bild-teaser-grau-de.png"}})
Die TDK Corporation hat mit der Serie B40910 Hybrid-Polymer-Kondensatoren vorgestellt, die bis zu 4,6 A (100 kHz, +125 °C) verkraften können. Der entscheidende Faktor dafür ist, dass diese oberflächenmontierbaren Bauelemente bei Raumtemperatur einen extrem niedrigen ESR-Wert von 17 mΩ bzw. 22 mΩ aufweisen. Außerdem variiert der ESR bei Raumtemperatur nicht so stark wie bei Standard-Kondensatoren mit flüssigem Elektrolyten. Die 10 x 10,2 mm oder 10 x 12,5 mm (D x H) kleinen Bauelemente haben eine Nennspannung von 63 V und decken ein Kapazitätsspektrum von 82 µF bis 120 µF ab.
Da sie in einem Temperaturbereich von -40 °C bis +145 °C arbeiten, werden die reflow-lötbaren Kondensatoren in anspruchsvollen Anwendungen im Automotive- und Industriebereich eingesetzt. Die Brauchbarkeitsdauer der Kondensatoren beträgt mehr als 4000 h bei einer Temperatur von +135 °C bei Nennspannung und maximalem Ripplestrom IAC,max.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Automotive-Elektronik
- Industrie-Elektronik
Haupteigenschaften und -vorteile
- Sehr hohe Ripplestrom-Belastbarkeit von bis zu 4,6 A
- Sehr niedriger ESR und geringe ESR-Veränderung über den gesamten Temperaturbereich
- Hohe Betriebstemperaturen von bis zu +145 °C
- Lange Brauchbarkeitsdauer von 4000 h bei +135 °C
- Oberflächenmontierbares Bauelement, geeignet für Reflow-Lötverfahren
Kenndaten
Bestellnummer | Bemessungskapazität | ESRmax | IAC, R | Abmessungen |
|---|---|---|---|---|
B40910A8826M000 | 82 | 22 | 4,0 | 10 x 10,2 |
B40910A8107M000 | 100 | 22 | 4,0 | 10 x 10,2 |
B40910B8107M000 | 100 | 17 | 4,6 | 10 x 12,5 |
B40910A8127M000 | 120 | 17 | 4,6 | 10 x 12,5 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/smd_capacitors
