8. Dezember 2021

Thermistoren: TDK bietet hochpräzise NTC-Chips zur Einbettung in IGBT-Modulen

 Bild_Teaser_grau_de

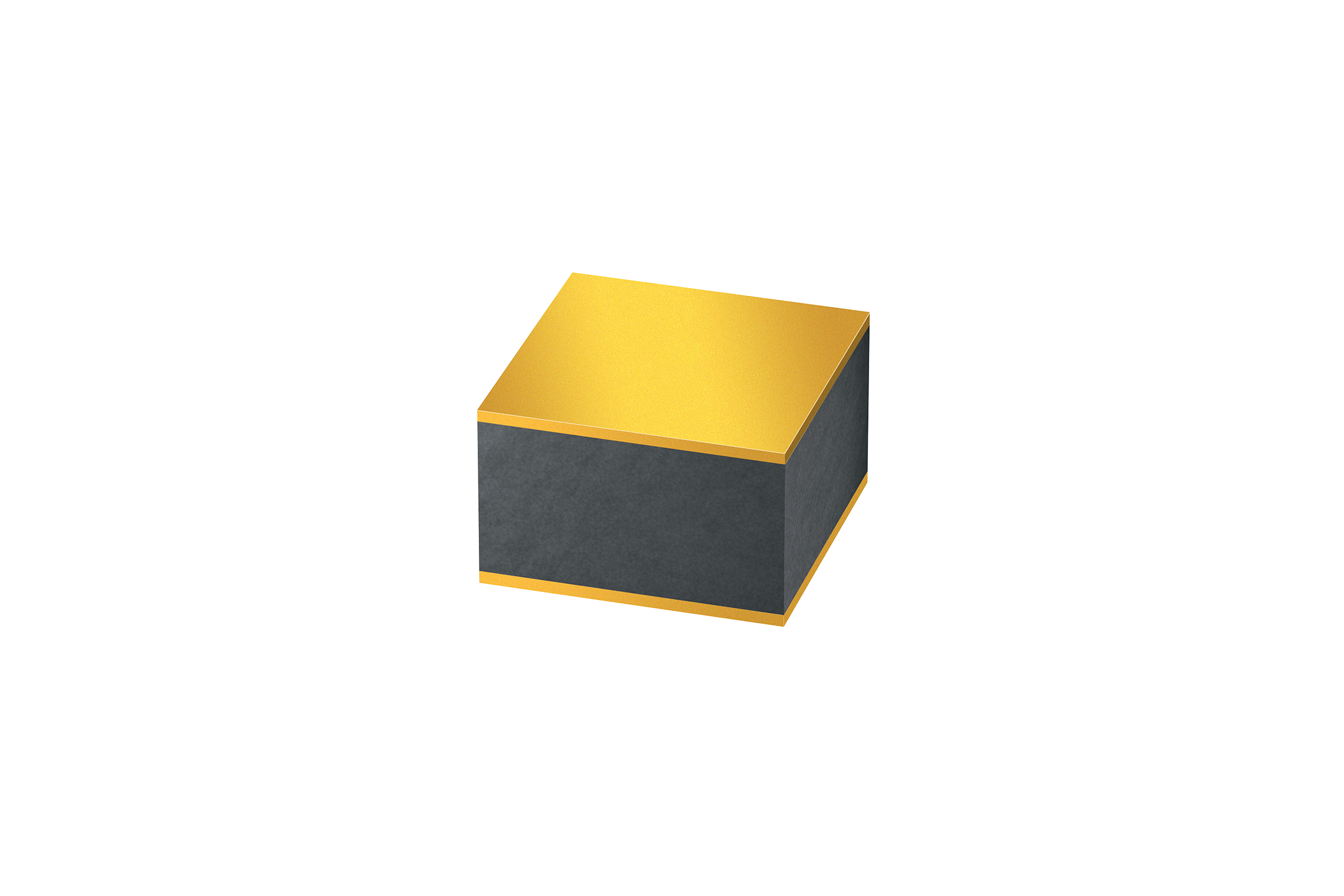

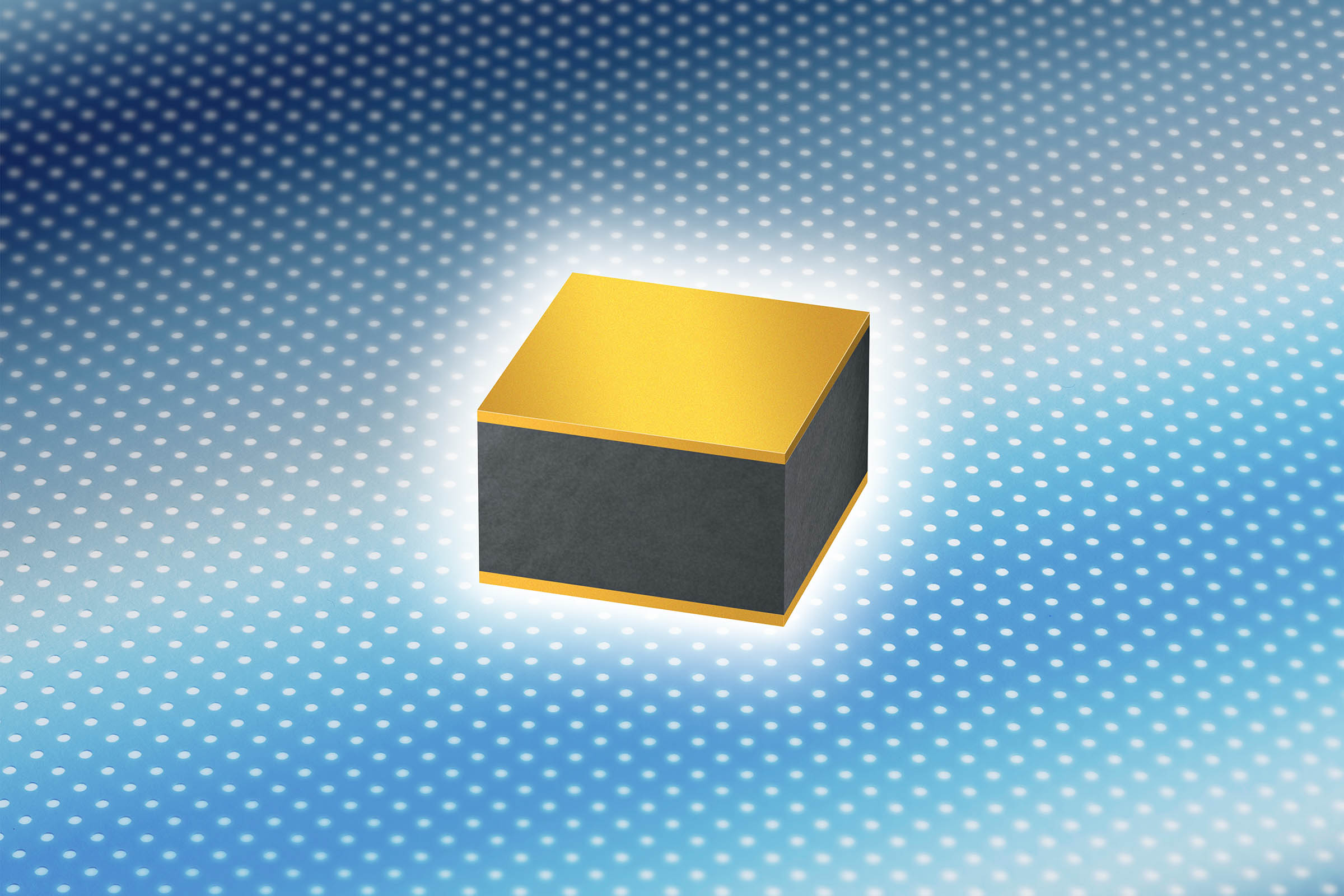

Die TDK Corporation präsentiert mit dem L860 einen neuen NTC-Chip, der direkt in Leistungsmodule eingebettet werden kann. Seine Charakteristik entspricht der weit verbreiteten MELF-R/T-Kurve mit R100 von 493 Ω. Der Chip mit der Bestellnummer B57860L0522J500 ist für einen breiten Temperaturbereich von -55 °C bis +175 °C ausgelegt und hat Abmessungen von 1,6 x 1,6 x 0,5 mm3.

Im Gegensatz zu konventionellen SMD-NTC-Chips wird der neue bleifreie NTC-Chip horizontal montiert. Zur elektrischen Kontaktierung ist er auf der Unterseite mit einer Ni/Ag-Dünnfilmelektrode zum Sintern auf DCB-Platine (direct copper bonded) von Leistungs-modulen ausgestattet, während die obere Elektrode aus einer Ni/Au-Dünnfilmelektrode für das Aluminium-Drahtbonden besteht. Lötprozesse sind nicht erforderlich.

Dadurch ergibt sich – im Vergleich zu anderen Technologien - eine hervorragende thermische Anbindung der NTC-Chips an Leistungsmodule. Dies führt wiederum zu einer sehr kurzen Ansprechzeit und einer hochpräzisen Temperaturmessung und -regelung. Dadurch können Leistungsmodule in der Nähe ihrer Leistungsgrenzen betrieben werden, wo ihr Wirkungsgrad am höchsten ist. Typische Betriebstemperaturen liegen im Bereich von 100 °C, können aber auch leicht auf 175 °C ansteigen.

Der L860 eignet sich für die Integration in IGBT- sowie IPM-Module.

Hauptanwendungsgebiete

  • IGBT-Module
  • IPM-Module

Haupteigenschaften und -vorteile

  • Breiter Temperaturbereich von -55 °C bis +175 °C
  • Geringe Abmessungen von nur 1,6 x 1,6 x 0,5 mm3
  • Charakteristik entsprechend MELF-R/T-Kurve
  • Montage durch Sintern und Bonden

Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/ntc
