Leistungskondensatoren
28. März 2024

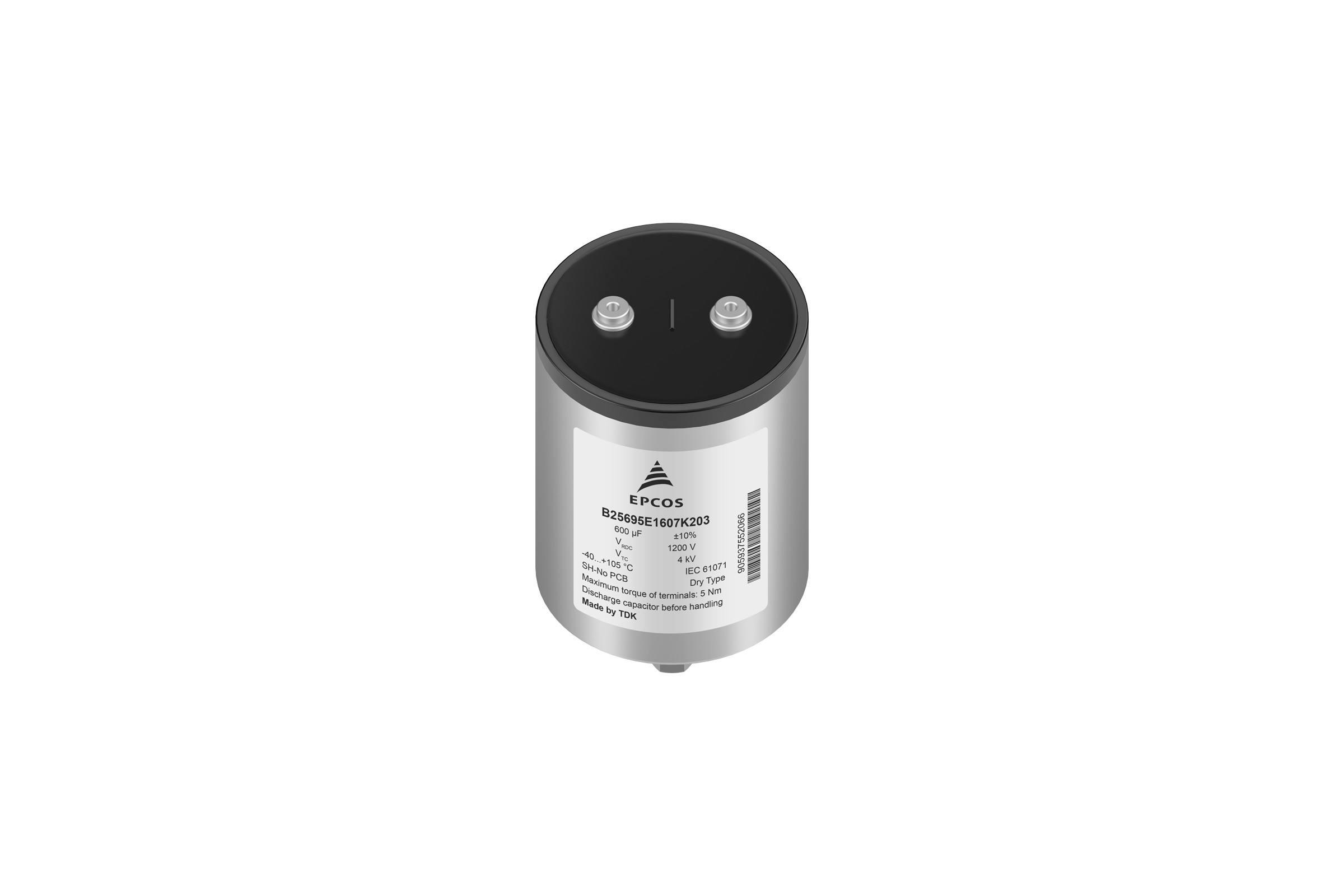

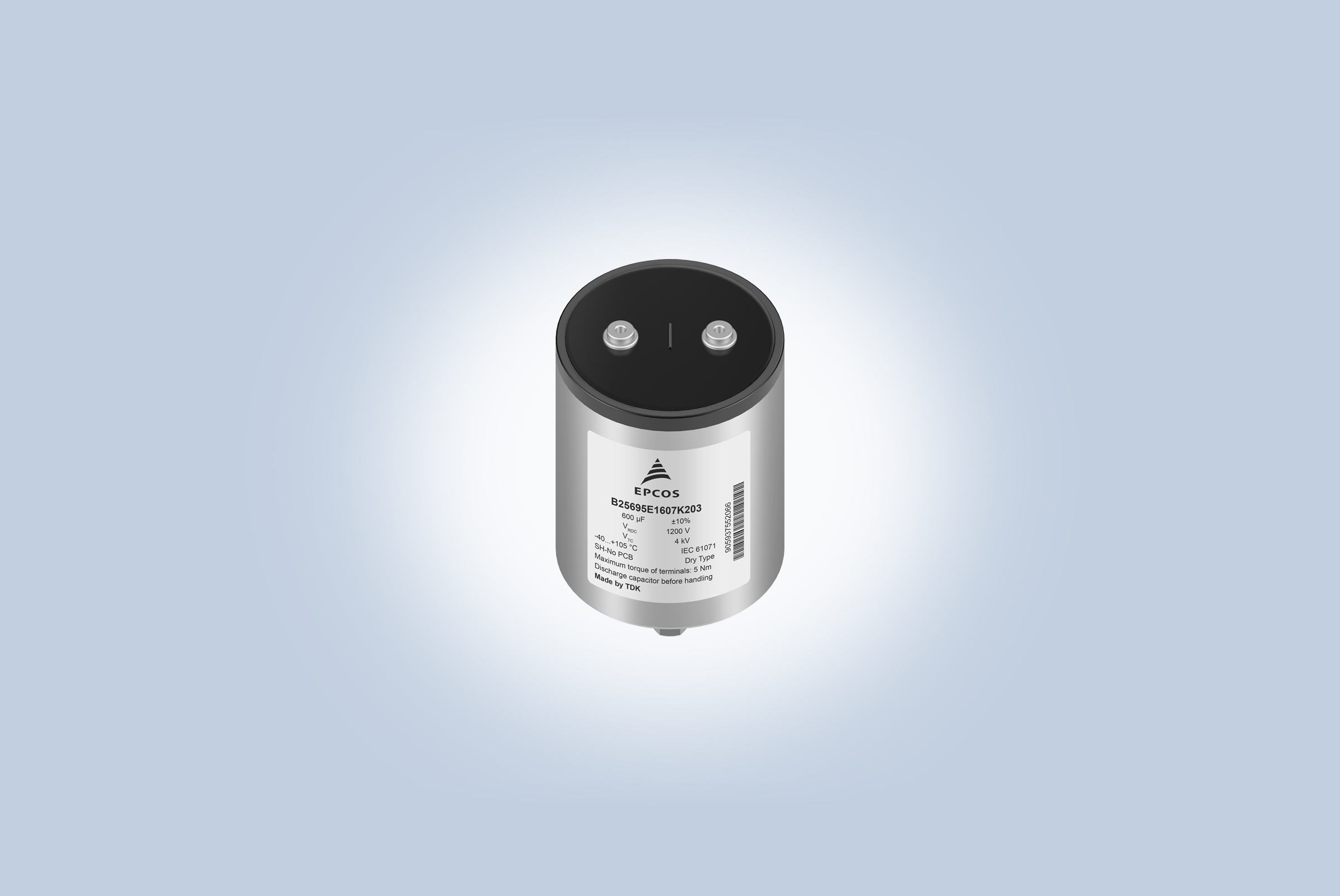

TDK bietet DC-Link-Kondensatoren für 105 °C
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3225482/ratio4x3/210/158/f7edb4843597f9d1e76ac4fb9f6f9806/0FCCBD0DC3E87F57A03BD10CCA88CF88/bild-teaser-grau-de.png","992":"/resource/image/3225482/ratio4x3/992/744/f7edb4843597f9d1e76ac4fb9f6f9806/C409692366F92D1BBD01E01804AA7937/bild-teaser-grau-de.png","333":"/resource/image/3225482/ratio4x3/333/250/f7edb4843597f9d1e76ac4fb9f6f9806/474FB355F9E86C56865D44CE20EE794A/bild-teaser-grau-de.png","445":"/resource/image/3225482/ratio4x3/445/334/f7edb4843597f9d1e76ac4fb9f6f9806/23DB64765E319E490E9DB109215B58CF/bild-teaser-grau-de.png","290":"/resource/image/3225482/ratio4x3/290/218/f7edb4843597f9d1e76ac4fb9f6f9806/4CE81D22ABA702524F9946240D3B2EE3/bild-teaser-grau-de.png"}})
Die TDK Corporation präsentiert eine neue Serie von EPCOS Leistungskondensatoren für DC-Zwischenkreisanwendungen (DC-Link), die für eine Betriebstemperatur von bis zu +105 °C ausgelegt sind. Geeignet sind die Folien-Kondensatoren mit der Bestellnummer B25695E für DC-Bemessungsspannungen von 700 V bis 1300 V (ab +85 °C ist ein Spannungs-Derating nötig) und decken ein Kapazitätsspektrum von 95 µF bis 3400 µF ab. Der ESR reicht von 1,0 mΩ bis 2,7 mΩ, weswegen die Strombelastbarkeit abhängig vom Typ bei bis zu 110 A bei +70 °C liegt (bei höheren Temperaturen ist ein Strom-Derating nötig). Wiederholt verkraften die Bauelemente allerdings Stromspitzen von bis zu 15,8 kA. Bei der Bemessungsspannung und +75 °C liegt ihre Brauchbarkeitsdauer bei 120.000 h – bis zu 35% mehr als die Standardvarianten.
Die zylindrischen Becher der RoHS-kompatiblen Kondensatoren mit Durchmessern von 85 mm oder 116 mm bestehen aus Aluminium und haben einen Kunstharzdeckel. Vergossen ist die metallisierte Polypropylen-Folie mit einem trockenen Epoxidharz. M6-Schraubanschlüsse sorgen für eine sichere elektrische Verbindung, ein M12- Gewindebolzen auf der Bodenseite für eine sichere mechanische Verbindung.
Typische Anwendungen sind DC-Zwischenkreise in Umrichtern bei erneuerbaren Energien (Photovoltaik, Windkraft), bei Schienenfahrzeugen (Zug, U-Bahn, Tram) und bei industriellen Antrieben.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- DC-Zwischenkreise bei erneuerbaren Energien (Photovoltaik, Windkraft)
- DC-Zwischenkreise bei Schienenfahrzeugen (Zug, U-Bahn, Tram)
- DC-Zwischenkreise bei industriellen Antrieben
Haupteigenschaften und -vorteile
- Betriebstemperatur bis +105 °C
- Niedriger Verlustfaktor
- Überspannungsfest (130% der Bemessungsspannung täglich für 1 Minute)
Weitere Informationen über die Produkte finden Sie unter Zwischenkreis-Leistungskondensatoren | TDK Electronics - TDK Europe
