NTC-Sensoren
27. September 2022

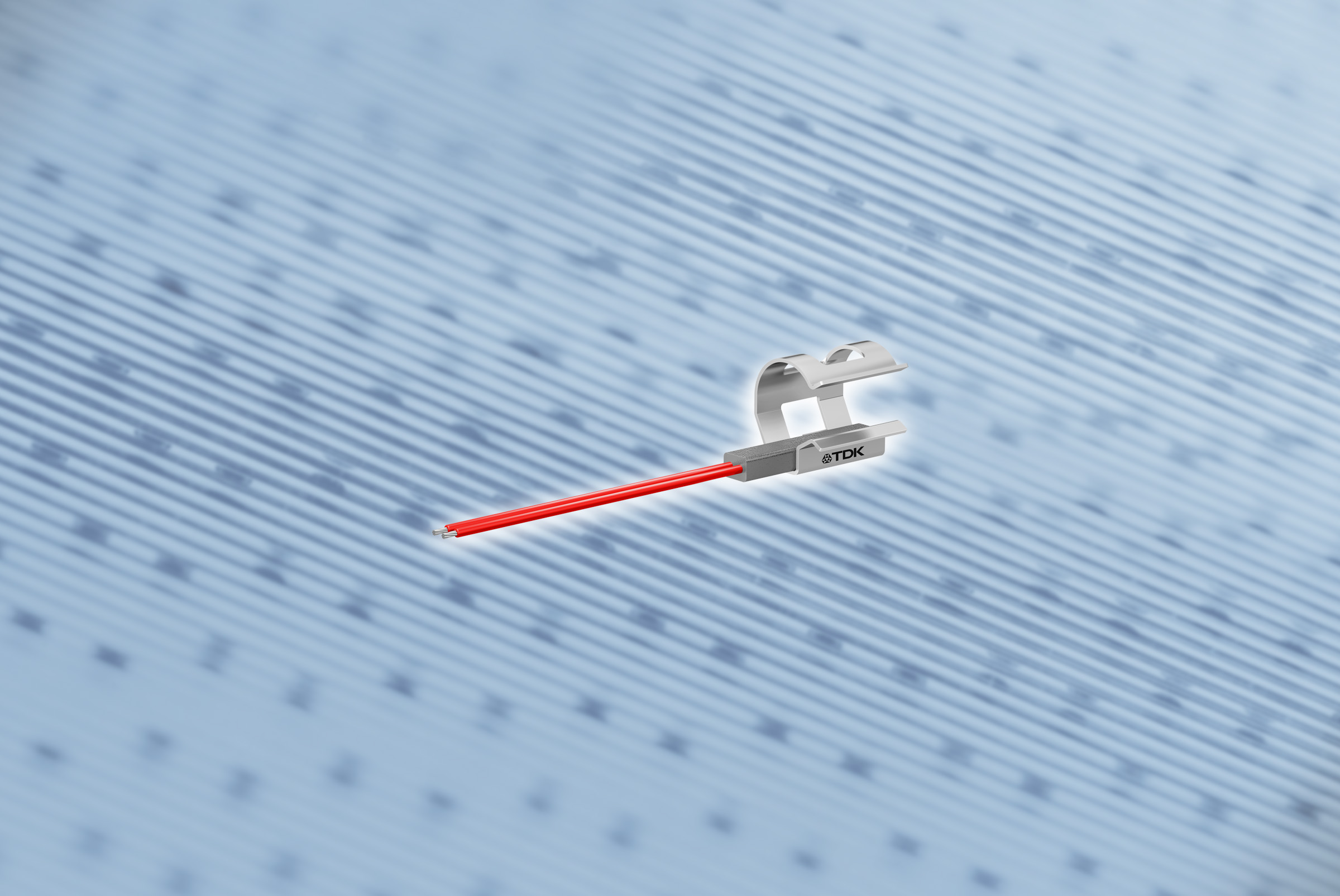

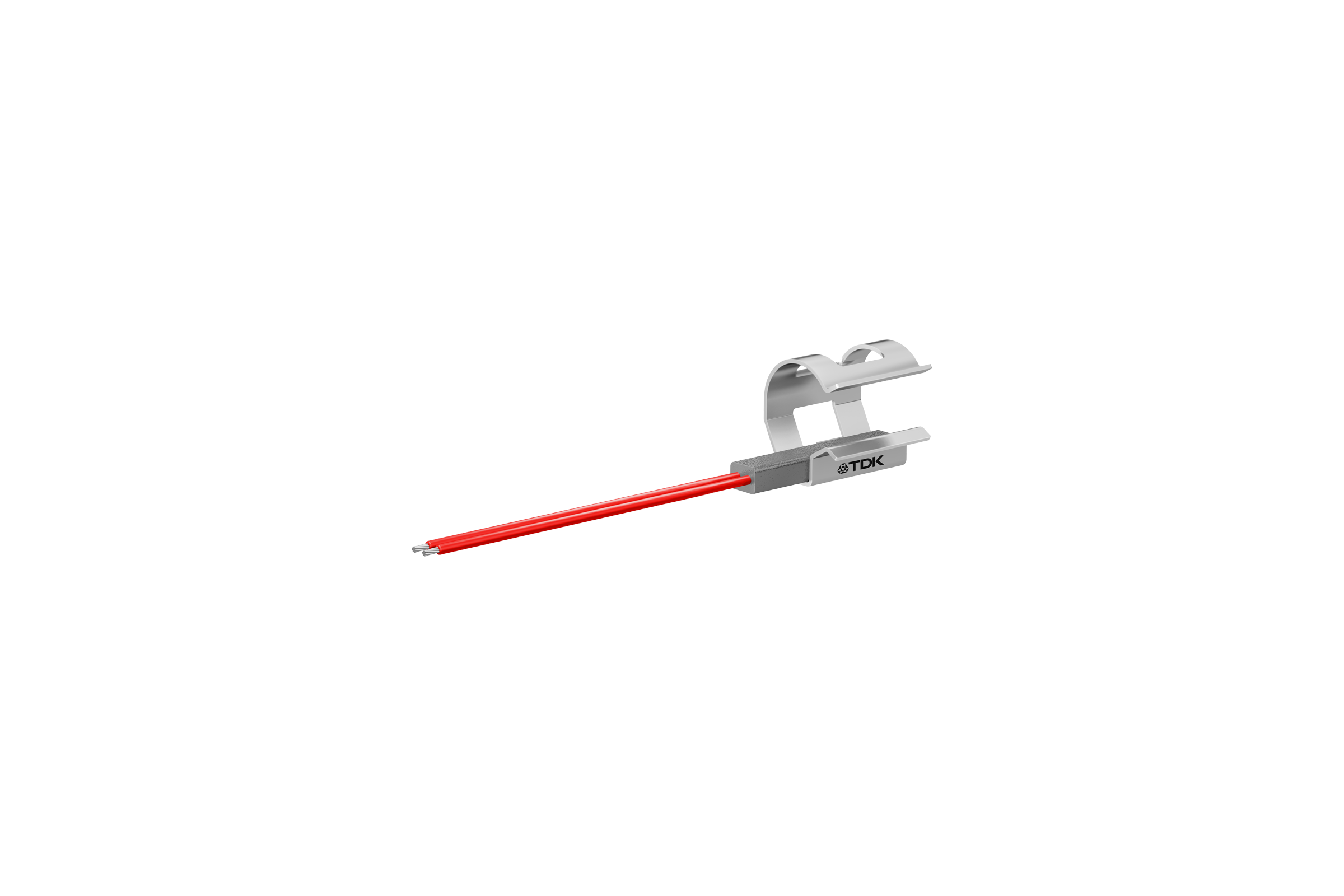

TDK bietet Clip-on NTC-Sensoren für Wärmepumpen in der E-Mobility
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3111018/ratio4x3/210/158/b229ea24d86fc4ec91d525610b83c497/C53D47FADE8F6A2217D83E7C42E627C4/bild-teaser-grau-de.png","992":"/resource/image/3111018/ratio4x3/992/744/b229ea24d86fc4ec91d525610b83c497/FE1C5ECEBCE0DF488C099F6FB0488363/bild-teaser-grau-de.png","333":"/resource/image/3111018/ratio4x3/333/250/b229ea24d86fc4ec91d525610b83c497/3B1F12667AE4E5ABEDA48F93F9B001B2/bild-teaser-grau-de.png","445":"/resource/image/3111018/ratio4x3/445/334/b229ea24d86fc4ec91d525610b83c497/3263BFF9F3CA92FEA8A30E434AFB703B/bild-teaser-grau-de.png","290":"/resource/image/3111018/ratio4x3/290/218/b229ea24d86fc4ec91d525610b83c497/46C2A9F6115F6F43BA180EBE14CDEB84/bild-teaser-grau-de.png"}})
Die TDK Corporation präsentiert die neue Serie B58101A0109A* (HP100) an Wärmepumpen-Sensoren zur indirekten Messung der Kühlmitteltemperatur über die Oberflächentemperatur der Kühlmittelrohre. Die NTC-basierten Sensoren sind speziell auf die Anforderungen im Automotive-Bereich zugeschnitten. Standardmäßig ist diese Clip-on-Ausführung für Rohrdurchmesser von 12,8 mm ausgeführt, kann in rauen Umgebungen von -40 °C bis +150 °C betrieben werden und ist bis zu 500 Stunden tauchfest in Wasser. Die Ansprechzeit beträgt weniger als 7 s. Die neuen nach AEC-Q200 qualifizierten Sensoren bieten eine hohe Spannungsfestigkeit von 1250 V AC für 10 s, ein wichtiges Kriterium für den Einsatz in EVs. Eine geringe Temperaturtoleranz von ±0,3 K bei einer Nenntemperatur von 85 °C sorgt für eine hohe Regelungsgenauigkeit.
Dank der Clip-on-Technik lässt sich der Sensor sehr einfach montieren. Außerdem sind mit dieser Technik keine Einführungen in die Kühl- oder Kältemittelkreisläufe erforderlich, wodurch Leckage-Risiken minimiert werden.
Typische Anwendungen der robusten Sensoren sind die Erfassung der Kühlmitteltemperatur von Wärmepumpen als Teil des Thermomanagements von Hochspannungsbatterien für Elektrofahrzeuge (BEV).
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Temperaturmessung der Kühlmitteltemperatur von Wärmepumpenrohren in BEVs
Haupteigenschaften und -vorteile
- Einfache Montage durch Clip-on-Technik
- Minimierung von Leckage-Risiken durch Oberflächen-Temperaturmessung
- Hohe Regelgenauigkeit durch geringe Temperaturtoleranz von ±0,3 K bei einer Nenntemperatur von 85 °C
- Hohe Spannungsfestigkeit von 1250 V AC für 10 s
- Ansprechzeit beträgt weniger als 7 s
- Bis zu 500 Stunden tauchfest in Wasser
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/ntc_systems.
