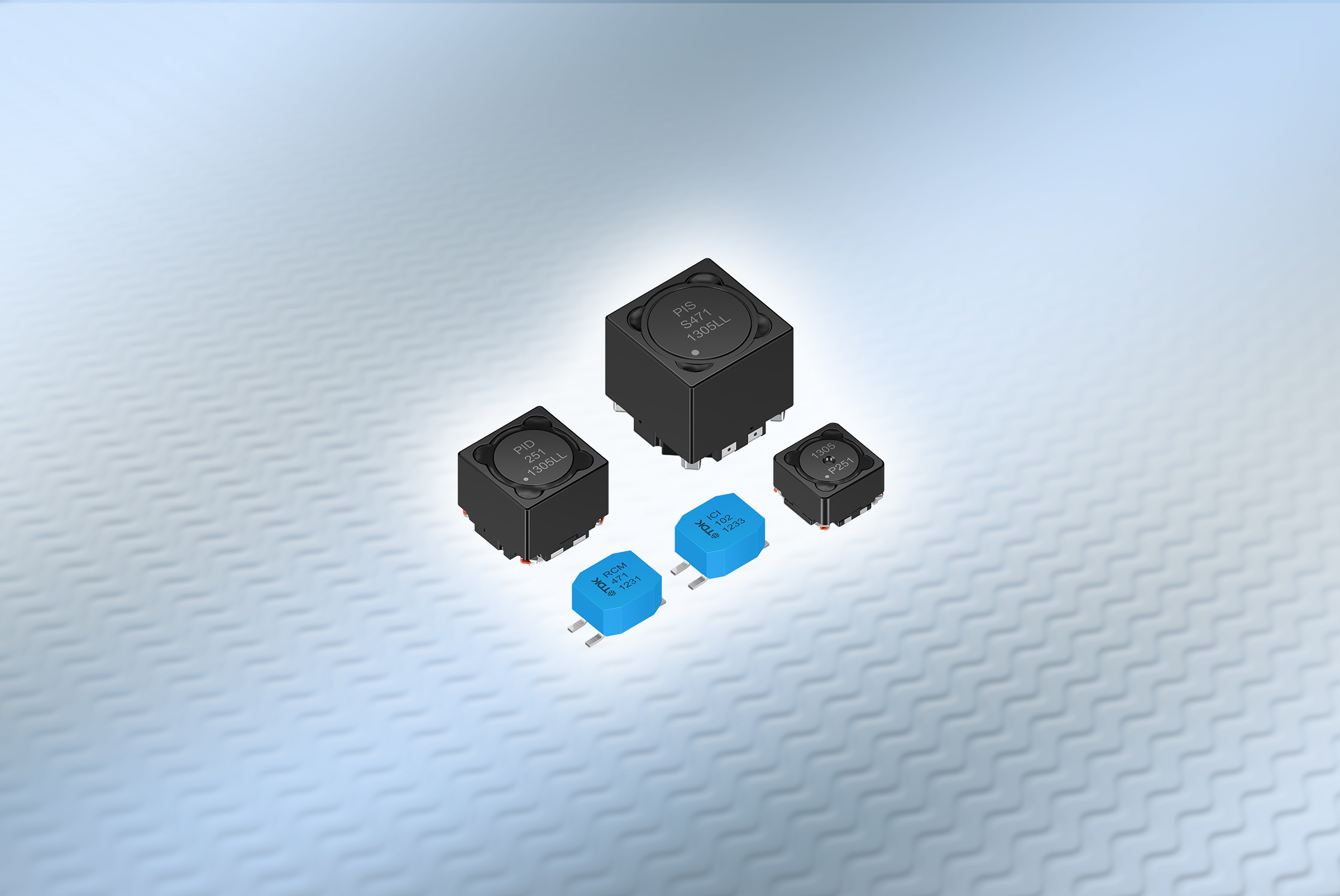

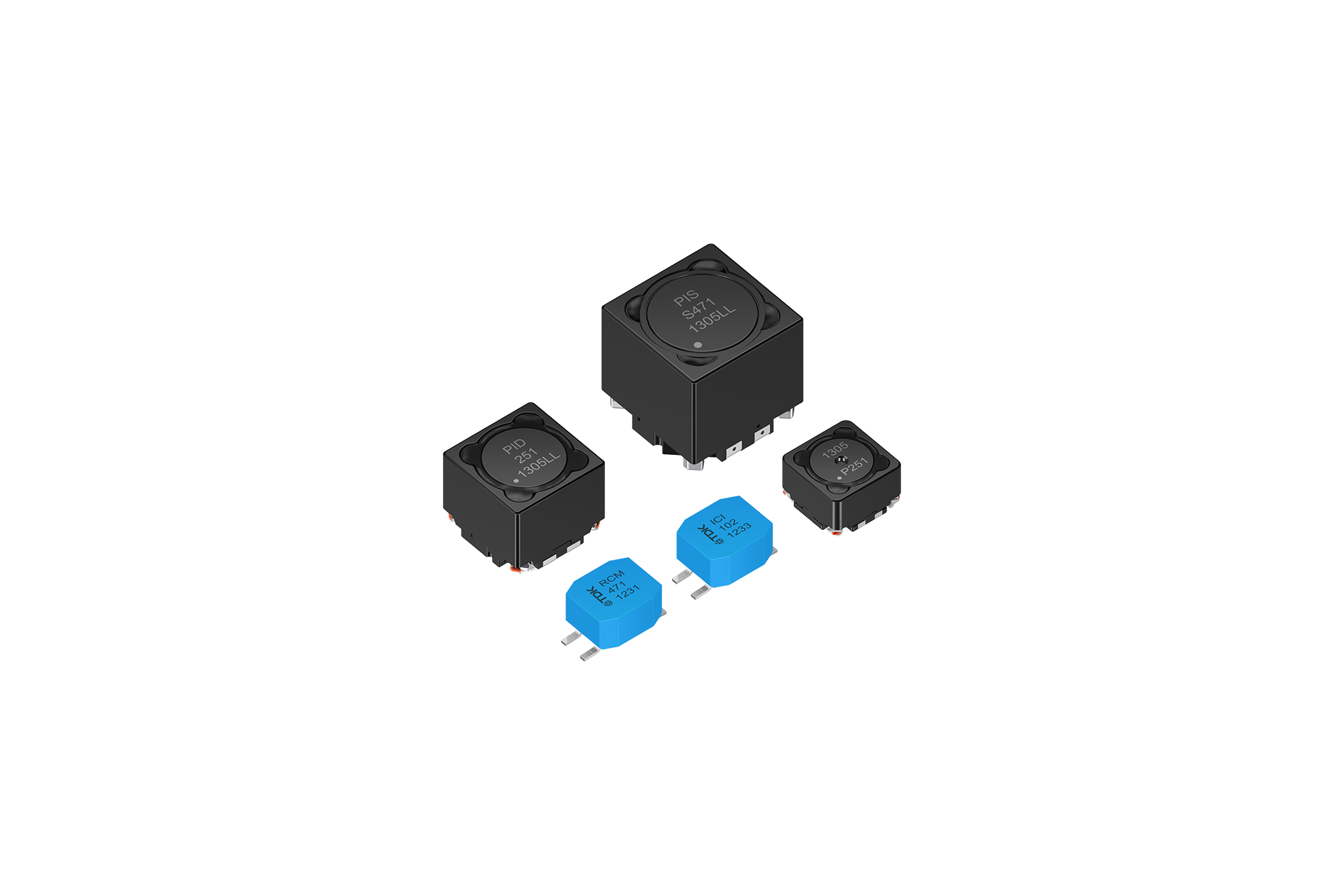

TDK bietet breites Spektrum an Induktivitäten für Industrial Single Pair Ethernet (SPE)
Die TDK Corporation hat eine Reihe Induktivitäten für das Industrial Single Pair Ethernet (SPE) basierend auf dem Standard IEEE 802.3cg für 10BASE-T1L entwickelt. Um einen störungsfreien Datenverkehr zu erzielen, ist die Unterdrückung von asymmetrischen Störungen besonders wichtig. Dafür eignet sich die neue Gleichtaktdrossel RCM70CGI-471, die einen Induktivitätswert von 470 µH aufweist und für einen maximalen Strom von 700 mA bei einer Spannung von 80 V ausgelegt ist.
In bestimmten Anwendungen ist eine galvanische Trennung der Datenleitung erforderlich. Diese Aufgabe lösen Übertrager der Serie ICI70CGI mit einem Übersetzungsverhältnis von 1:1. Sie sind in Ausführungen mit Induktivitätswerten von 1,0 mH und 2,2 mH verfügbar. Die Isolationsspannung beträgt 2250 V DC.
Mit Power over Data Line (PoDL) ist es möglich, Aktuatoren und Sensoren mit einer Zweidrahtleitung anzubinden und über diese sowohl die Datenkommunikation als auch die Leistungsversorgung zu realisieren. Zur Entstörung dieser Systeme sind spezielle Gegentaktdrosseln erforderlich. Die neuen PID*-Serien sind in verschiedenen Ausführungen erhältlich und decken alle sechs Leistungsklassen (10 bis 15) nach IEEE 802.3cg ab. Das Spektrum der Sättigungsströme liegt zwischen 360 mA und 2100 mA. Neu ist ebenfalls der Typ PIS150H-471M, der als Einfachdrossel zur Störunterdrückung und Glättung von Strömen ausgelegt ist. Sein maximaler Sättigungsstrom beträgt 2300 mA.
TDK ist Mitglied im SPE Industrial Partner Network und der erste Anbieter, der alle nötigen Induktivitäten zur Implementierung von Industrial SPE mit und ohne Leistungsübertragung durch PoDL anbieten kann. Alle aufgeführten Typen sind RoHS-kompatibel und für einen Temperaturbereich von -40 °C bis +125 °C ausgelegt.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Industrial Single Pair Ethernet (SPE) basierend auf dem Standard IEEE 802.3cg für 10BASE-T1L
- Power over Data Line (PoDL) der Leistungsklassen 10 bis 15 nach IEEE 802.3cg sowie A, C und 3 der Ethernet-APL
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/data_chokes
