TDK präsentiert SMD-Gleichtaktdrosseln für bis zu 80 V/35 A und minimale Platinenfläche
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3689116/ratio4x3/210/158/7259ac31fc465934bae67ef08406d8d/0CB0327F30AA6DC9F684E4419B259E27/bild-teaser-de.jpg","992":"/resource/image/3689116/ratio4x3/992/744/7259ac31fc465934bae67ef08406d8d/2D26C8322A018B6BFD8A2A2666F0801C/bild-teaser-de.jpg","333":"/resource/image/3689116/ratio4x3/333/250/7259ac31fc465934bae67ef08406d8d/711147AC1C77A4A0CFFD7B6F785D7495/bild-teaser-de.jpg","445":"/resource/image/3689116/ratio4x3/445/334/7259ac31fc465934bae67ef08406d8d/A1340068A5E4BEA0779C1210EA0E1DCF/bild-teaser-de.jpg","290":"/resource/image/3689116/ratio4x3/290/218/7259ac31fc465934bae67ef08406d8d/CF57EE7DD2D373D925C455C883193247/bild-teaser-de.jpg"}})

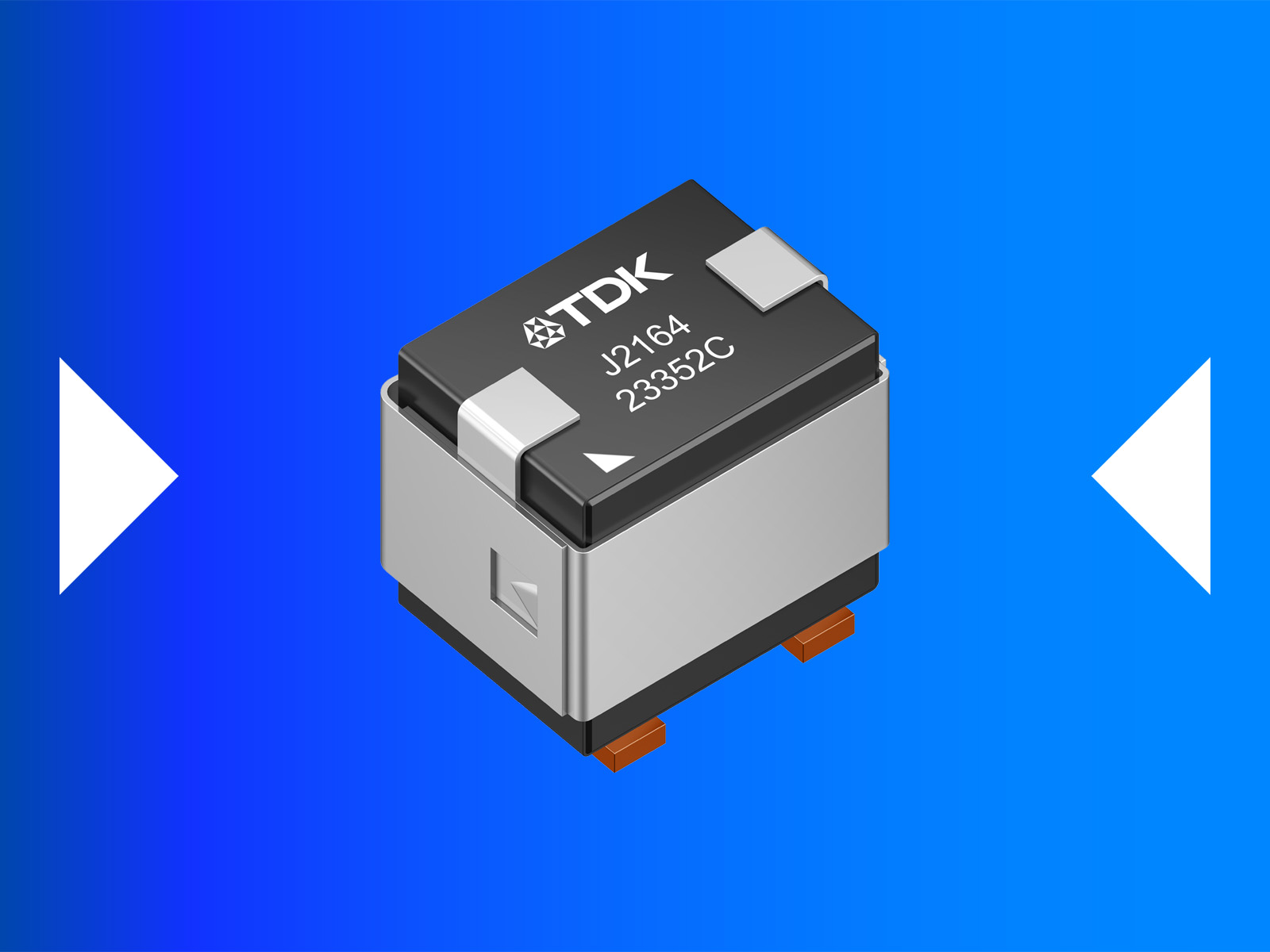

Die TDK Corporation präsentiert die Doppeldrosseln der EP21-Serie (Bestellnummer: B82552J*J021) in Flachdrahttechnik. Die SMD-Bauelemente filtern Gleichtaktstörungen und messen lediglich 23,8 x 17,7 mm² bei einer Höhe von 21,6 bis 22,3 mm. Um den Platzbedarf auf der Leiterplatte zu minimieren, befinden sich die Anschlüsse dieser Bauelemente auf der Unterseite. Sie kommen als Gleichtaktdrosseln für Anwendungen wie DC/DC-Wandler oder andere EMV-Schutzschaltungen bei Niederspannung zum Einsatz. Durch ihre vierpolige Ausführung sind sie zudem mechanisch äußerst strapazierfähig.
Sie unterstützen Nennspannungen von 48 V (AC) bzw. 80 V (DC) und Bemessungsströme von 20,3 bis 35 A ohne Derating bei Temperaturen bis +70 °C. Darüber hinaus ist jedoch ein Derating erforderlich. Der Gleichstromwiderstand beträgt lediglich 0,44 mΩ, während die Bemessungsinduktivität zwischen 160 und 640 µH liegt. Gleichzeitig bewegt sich die durchschnittliche Streuinduktivität bei lediglich 200 nH. Die maximale Impedanz liegt je nach Typ zwischen 500 kHz und 3 MHz.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Gleichtaktdrosseln in DC/DC-Wandlern
- EMV-Schutz bei niedrigen Spannungen
Haupteigenschaften und -vorteile
- Hohe Bemessungsströme
- Hohe Bemessungsinduktivität
- Geringer Gleichstromwiderstand
- MnZn-Ferrit
- Flachdrahtwicklung
- Oberflächenmontage
- Kompakte Baugröße durch Anschlüsse auf der Unterseite
Kenndaten
Bestellnummer | Bemessungsstrom IR [A] | Bemessungs-induktivität | Gleichstrom-Widerstand Rtyp [mΩ] | Streuinduktivität Lstray, AVG [nH] | Abmessungen (L x B x H) [mm] |
|---|---|---|---|---|---|
| B82552J2164J021 | 35,0 | 160 | 0,44 | 200 | 23,8 x 17,7 x 22,3 |
| B82552J2284J021 | 30,8 | 280 | 0,80 | 390 | 23,8 x 17,7 x 21,9 |
| B82552J2444J021 | 23,5 | 440 | 1,25 | 500 | 23,8 x 17,7 x 21,7 |
| B82552J2644J021 | 20,3 | 640 | 1,75 | 900 | 23,8 x 17,7 x 21,6 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/data_chokes.
