TDK ermöglicht durch eine neue Gleichtaktdrossel kompakte Wandlerdesigns mit 1250 V DC
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3670288/ratio4x3/210/158/f645f2574b7b0efc621fcb8abbc109b7/1BC5584244976EE43E0EABDEF0E4248A/bild-teaser-de.jpg","992":"/resource/image/3670288/ratio4x3/992/744/f645f2574b7b0efc621fcb8abbc109b7/2AB663B699C269E687D0672CEF2AE307/bild-teaser-de.jpg","333":"/resource/image/3670288/ratio4x3/333/250/f645f2574b7b0efc621fcb8abbc109b7/D3908A1FDB91E917825C26BC0346119D/bild-teaser-de.jpg","445":"/resource/image/3670288/ratio4x3/445/334/f645f2574b7b0efc621fcb8abbc109b7/3F98C4F6E500B3117ABF4FDD544B6906/bild-teaser-de.jpg","290":"/resource/image/3670288/ratio4x3/290/218/f645f2574b7b0efc621fcb8abbc109b7/7285A18095F7FDFF4F616FB238963EB7/bild-teaser-de.jpg"}})

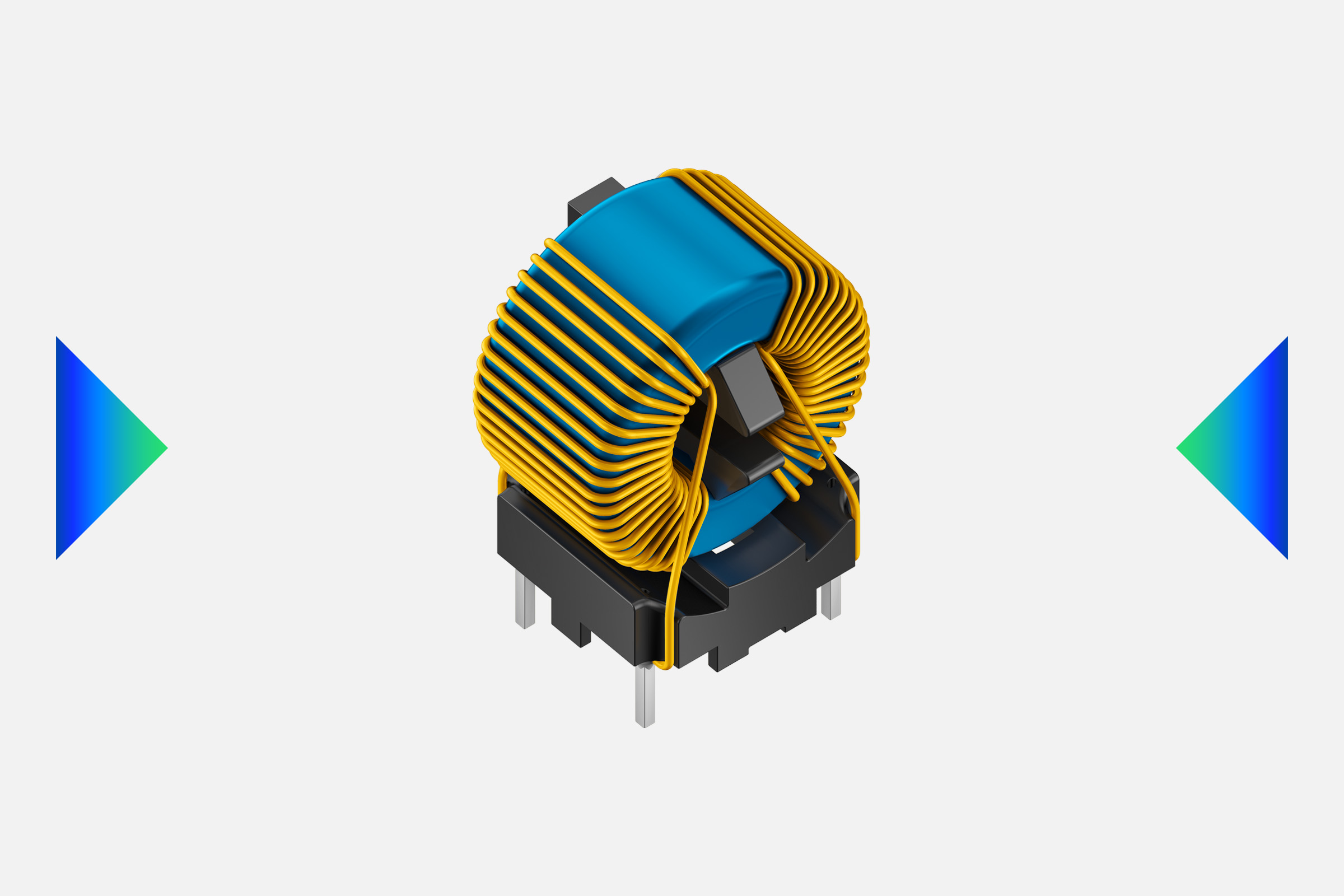

Die TDK Corporation präsentiert die neue Serie B82722V6*B040. Diese kompakten, stromkompensierten Ringkerndrosseln sind gerade einmal 23 x 15,5 x 24 mm³ groß und wurden hauptsächlich für Nenn-Gleichspannungen bis zu 1250 V (630 V AC) entworfen. Sie unterdrücken elektromagnetische Störungen in modernen industriellen Anwendungen effektiv. Dazu gehören Leistungswandler, industrielle Motorantriebe und getaktete Stromversorgungen, die häufig SiC- und GaN-Leistungshalbleiter verwenden und sich durch erhöhte DC-Bus-Spannungen auszeichnen. In diesen Anwendungen sind Isolationskoordination und Platz auf der Leiterplatte entscheidend.
Die Serie deckt nominale Induktivitätswerte von 3,3 mH bis 22 mH ab und hat Bemessungsströme zwischen 0,85 A und 3,0 A bei einer Umgebungstemperatur von +70 °C. Eine mehrschichtige, zuverlässige Isolationskonstruktion sowie Tests mit Spannungen von 3750 V (Leitung zu Leitung) gewährleisten eine robuste galvanische Trennung. Dank der speziellen, automatisierten Wickeltechnik weisen diese Drosseln eine hohe Resonanzfrequenz und eine typische Streuinduktivität von etwa 0,6 % auf. Dadurch können sie auch symmetrische Störungen unterdrücken.
Die Epoxidbeschichtung des Ferritkerns sowie der Spritzguss-Halter entsprechen der UL 94 V.0. Darüber hinaus erfüllt das Design die aktuellen Sicherheitsanforderungen der Normen IEC 60938-2 und IEC/UL 60939-3 für EMI-Drosseln und -Filter. Die Serie B82722V6*B040 ist für das Wellenlöten geeignet und wird in einem kompakten, vertikalen Design angeboten. Damit können Ingenieure 1250-V-DC-Hochspannungsarchitekturen realisieren, ohne die Grundfläche der Leiterplatten vergrößern zu müssen.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Unterdrückung von Gleichtaktstörungen
- Kompakte Schaltnetzteile
- Frequenzumrichter
Haupteigenschaften und -vorteile
- Sehr hohe Nennspannung
- Hohe Resonanzfrequenz aufgrund spezieller Wickeltechnik
- Ca. 0,6 % Streuinduktivität zur Unterdrückung symmetrischer Störungen
- Platzsparendes Design
- Geeignet für das Wellenlötverfahren
- Design entspricht IEC 60938-2 (630 V AC, 50/60 Hz, PIII und 1250 V DC-Link, PII)
- RoHS-kompatibel
Kenndaten
Bestellnummer | Bemessungsstrom | Nenninduktivität | Streuinduktivität | Gleichstromwiderstand |
|---|---|---|---|---|
| B82722V6851B040 | 0,85 | 22 | 130 | 550 |
| B82722V6112B040 | 1,1 | 15 | 92 | 320 |
| B82722V6152B040 | 1,5 | 10 | 61 | 188 |
| B82722V6202B040 | 2,0 | 6,8 | 40 | 115 |
| B82722V6252B040 | 2,5 | 4,7 | 28 | 76 |
| B82722V6302B040 | 3,0 | 3,3 | 20 | 53 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/power_chokes
