Hochspannungs-Schütze
17. Dezember 2025
TDK ergänzt HVC27 um einen Spiegelkontakt zur Unterstützung der funktionalen Sicherheit
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3659860/ratio4x3/210/158/ed1c9e4c6ebb1f1a1affbf02edc842f0/83A54A5DC844B6A28E103AE490E13518/bild-teaser-grau-de.png","992":"/resource/image/3659860/ratio4x3/992/744/ed1c9e4c6ebb1f1a1affbf02edc842f0/2EE163C1B383EB43486115C4F1DE4ADC/bild-teaser-grau-de.png","333":"/resource/image/3659860/ratio4x3/333/250/ed1c9e4c6ebb1f1a1affbf02edc842f0/47E692A57FA01FCE7BCBFAC802510F8C/bild-teaser-grau-de.png","445":"/resource/image/3659860/ratio4x3/445/334/ed1c9e4c6ebb1f1a1affbf02edc842f0/0F23F4FF9F831B9CE150DE6FA28DA035/bild-teaser-grau-de.png","290":"/resource/image/3659860/ratio4x3/290/218/ed1c9e4c6ebb1f1a1affbf02edc842f0/F32B467D690BE4D31734BAE118F5313B/bild-teaser-grau-de.png"}})

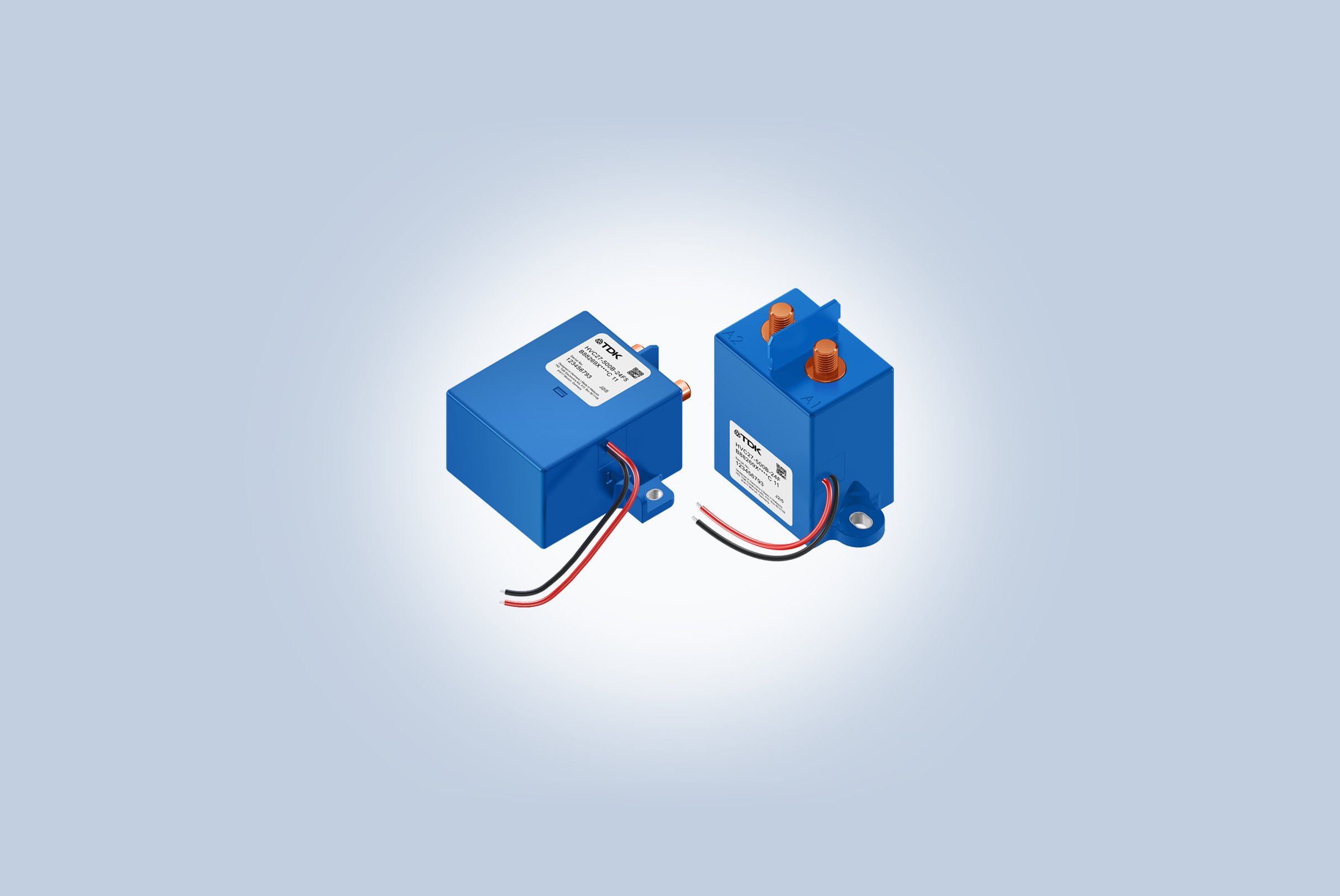

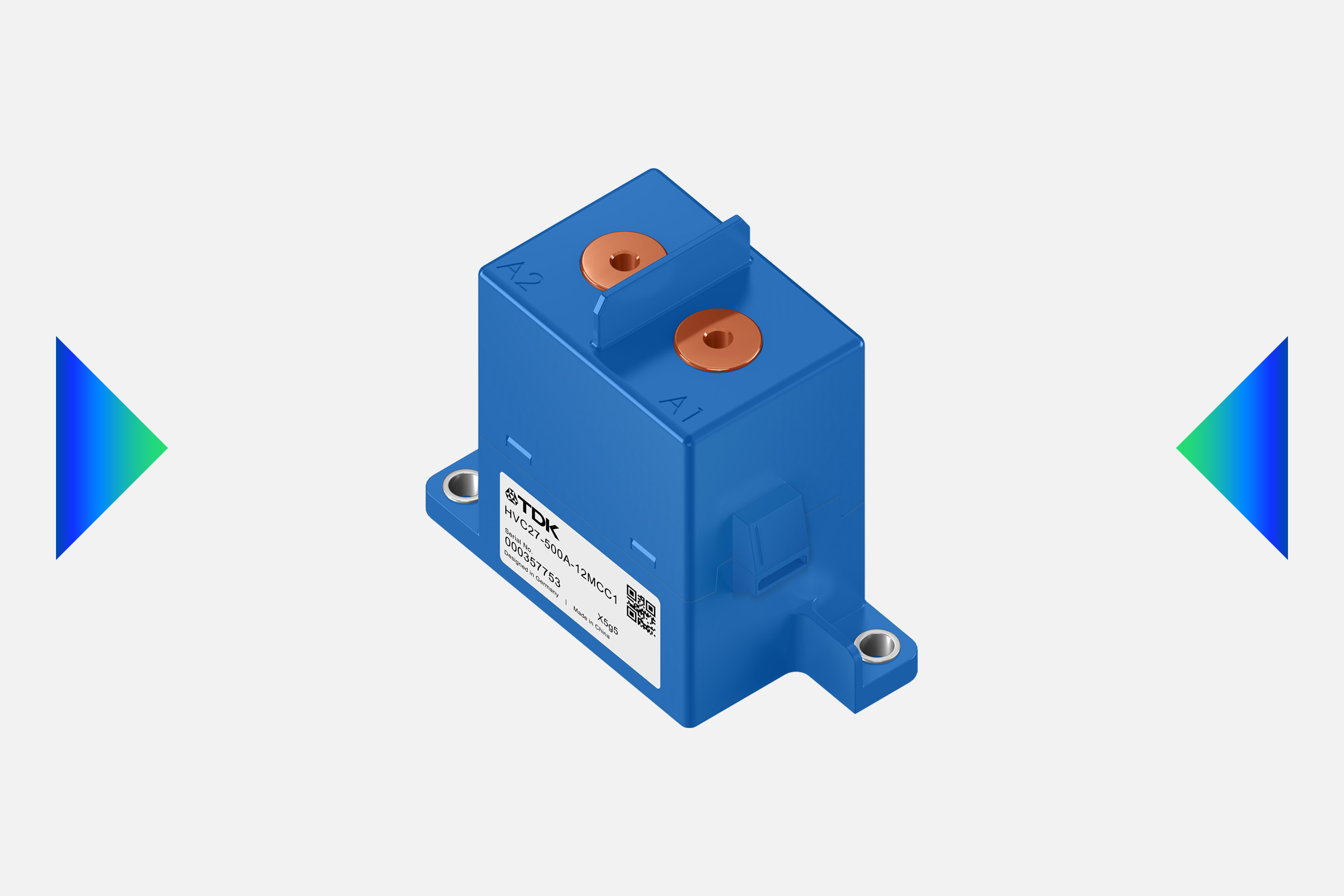

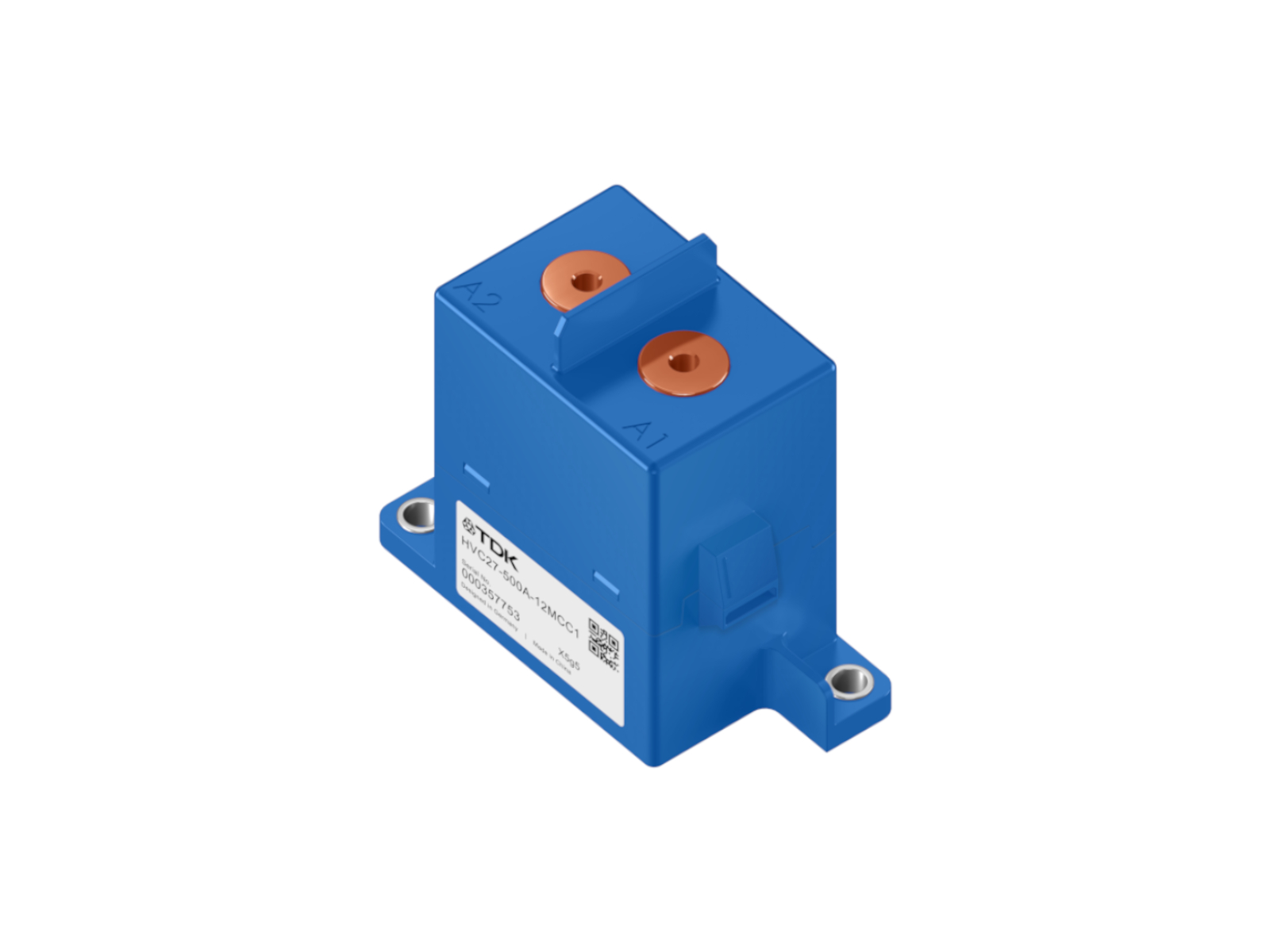

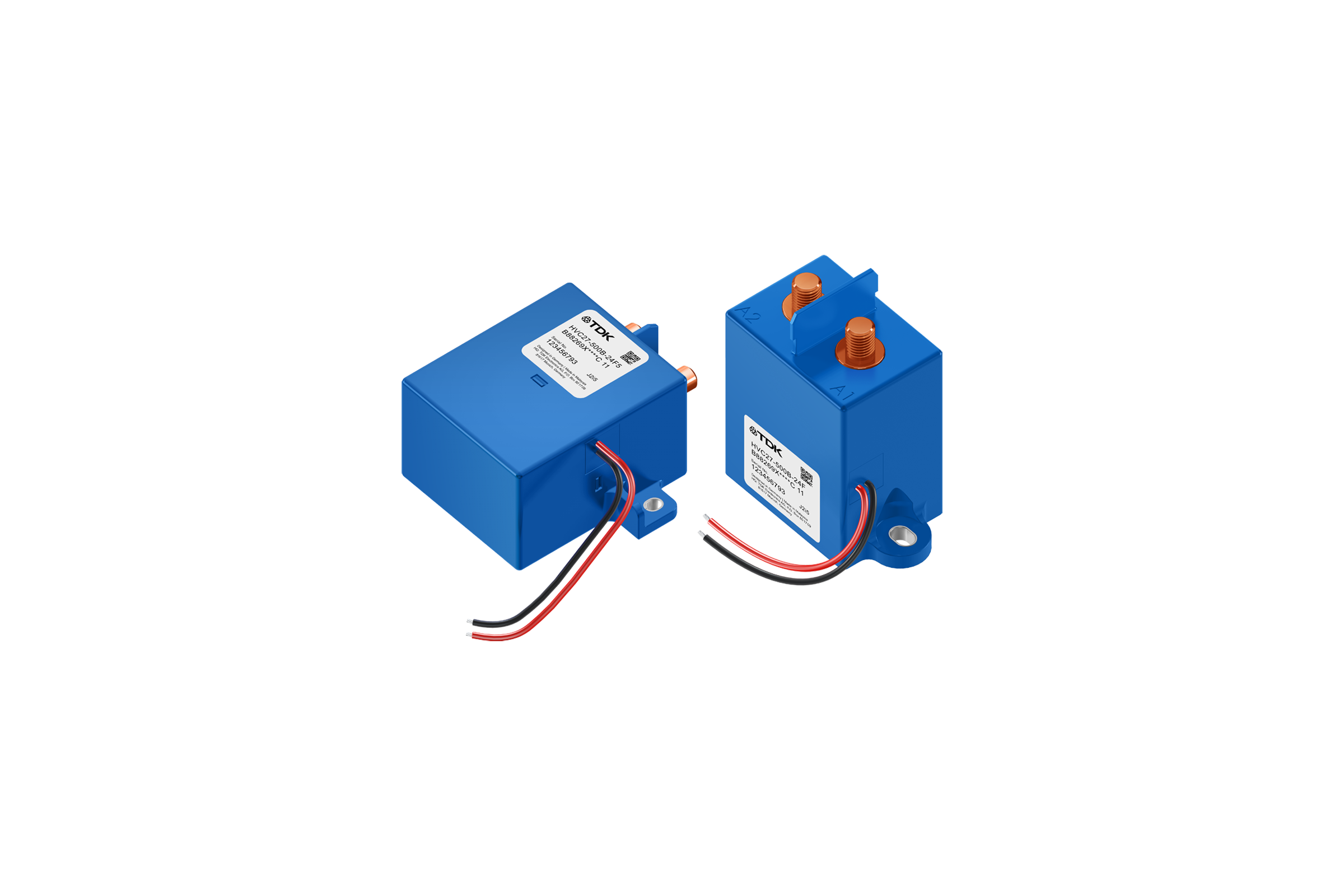

Die TDK Corporation stellt die Serie HVC27*MC vor – kompakte Hochspannungs-DC-Schütze mit einem mechanisch gekoppelten, normalerweise geschlossenen Hilfskontakt (Spiegelkontakt) gemäß IEC 60947-4-1. Diese Ergänzung meldet bei sicherheitskritischen Anwendungen in der Elektromobilität und in industriellen Energiesystemen die Kontaktposition zurück. Mit Abmessungen von nur 86,5 x 95 x 44 mm³ und einem Gewicht von nur 530 g sind diese gasgefüllten Schütze eine zuverlässige, sichere und platzsparende Lösung für Batterie-Trenneinheiten, Energiespeichersysteme (ESS), DC-Schnellladegeräte und unterbrechungsfreie Stromversorgungen (USV).
Die für Gleichspannungen von 1000 V ausgelegte Serie HVC27*MC steht in Ausführungen für 300 A, 400 A und 500 A Dauerstrom zur Verfügung und kann ein einzelnes Mal bis zu 900 A bei 1000 V in weniger als 20 ms abschalten. Darüber hinaus ist diese Sicherheitskomponente vollständig bidirektional mit polaritätsfreien Anschlüssen ausgestattet. Zur sicheren Trennung dient eine hermetisch dichte und gasgefüllte Keramik-Lichtbogenkammer. Der normalerweise geschlossene Hilfskontakt meldet zuverlässig den Status des Hauptkontakts, sodass Schaltanomalien oder -fehler sofort erkannt werden können.
Die Schütze stehen in Ausführungen mit einer Spulenspannung von 12 V oder 24 V zur Verfügung. Sie sind UL- und CE- sowie UKCA-zertifiziert und somit für den weltweiten Einsatz geeignet. Dank ihrer robusten Konstruktion erfüllen sie anspruchsvolle Vibrations- und Stoßspezifikationen und unterstützen den sicheren Betrieb in Nutzfahrzeugen, Industriemaschinen und Mobilitätssystemen, die hohe Gleichspannungen nutzen. Durch die Integration innovativer Schaltsicherheit in einer kompakten, benutzerfreundlichen Bauweise unterstützt die Serie HVC27*MC Kunden dabei, wachsende regulatorische und funktionale Sicherheitsanforderungen zu erfüllen und gleichzeitig die Systemarchitektur zu optimieren.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Batterie-Trenneinheiten
- Energiespeichersysteme (ESS)
- DC-Schnellladung
- Unterbrechungsfreie Stromversorgungen (USV)
Haupteigenschaften und -vorteile
- Einzelspule mit Steckverbinder
- Keine Terminierung der Spule
- Ungepolte Hauptanschlüsse (bidirektional)
- Normalerweise geschlossener Hilfskontakt (Spiegelkontakt, gemäß IEC 60947-4-1)
- RoHS-kompatibel
Kenndaten
Typ | Bestellnummer | Spulenspannung (DC) [V] | Dauerstrom [A] | Kurzzeitiger Überstrom (1 min) [A] |
|---|---|---|---|---|
| HVC27-300A-12MCC1 | B88269X7920C011 | 12 | 300 | 500 |
| HVC27-400A-12MCC1 | B88269X7930C011 | 12 | 400 | 650 |
| HVC27-500A-12MCC1 | B88269X7940C011 | 12 | 500 | 750 |
| HVC27-300A-24MCC1 | B88269X7950C011 | 24 | 300 | 500 |
| HVC27-400A-24MCC1 | B88269X7960C011 | 24 | 400 | 650 |
| HVC27-500A-24MCC1 | B88269X7970C011 | 24 | 500 | 750 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/hvc_presentation.
