TDK bringt ultrakompakte Entstörfilter mit hoher Rauschdämpfung im 5-GHz-Band für Audioleitungen auf den Markt
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/3670086/ratio4x3/210/158/46effd61c7476da348bb73a0a4c18489/2D851E07D889F04A689D97C1C2DFDAE0/bild-teaser-de.jpg","992":"/resource/image/3670086/ratio4x3/992/744/46effd61c7476da348bb73a0a4c18489/7E5E100D0F783BCEDCD125168AEB8126/bild-teaser-de.jpg","333":"/resource/image/3670086/ratio4x3/333/250/46effd61c7476da348bb73a0a4c18489/5834F2C8E235D58959D6E48290C930E6/bild-teaser-de.jpg","445":"/resource/image/3670086/ratio4x3/445/334/46effd61c7476da348bb73a0a4c18489/1648A7B3C42F28FEF74871D1B54527FC/bild-teaser-de.jpg","290":"/resource/image/3670086/ratio4x3/290/218/46effd61c7476da348bb73a0a4c18489/31F54E7D750673E72B613780DE0A1F7D/bild-teaser-de.jpg"}})
- Die Filter erzielen eine branchenführende* Störunterdrückung im hohen Frequenzbereich über 5 GHz
- Ein neu entwickeltes, verzerrungsarmes Ferritmaterial reduziert Klangverzerrungen erheblich, indem es Performance-Schwankungen in den Audioleitungen kleiner Consumer-Geräte minimiert
- Reduziert die Dämpfung von Audiosignalen durch einen geringeren ohmschen Widerstand als herkömmliche Produkte und sorgt so für einen großen Dynamikbereich

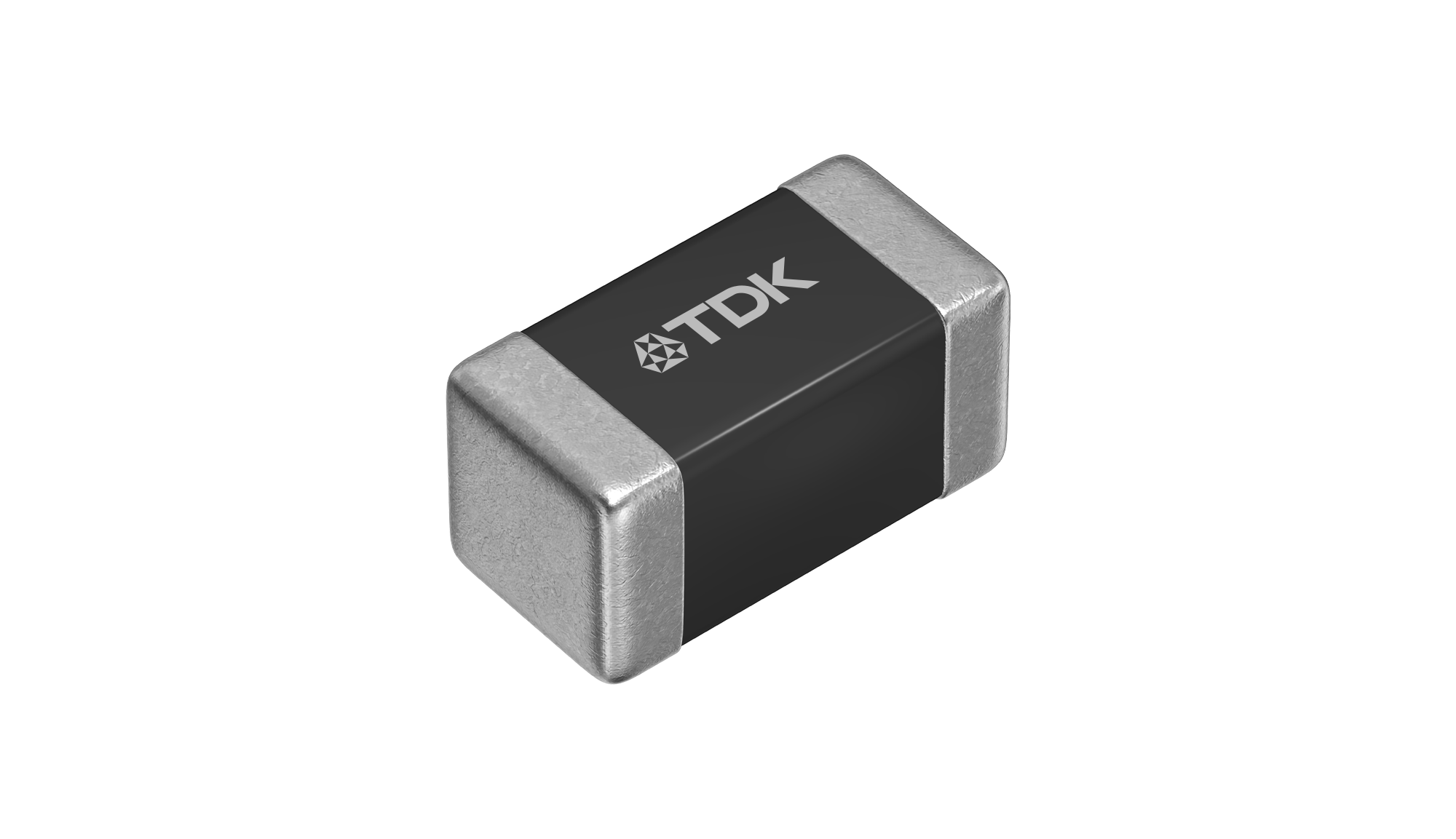

Die TDK Corporation hat ihre neuesten Entstörfilter der Serie MAF0603GWY vorgestellt. Diese sind nur 0,6 x 0,3 x 0,3 mm³ (L x B x H) groß und für den Einsatz in kleinen Consumer-Geräten wie Smartphones und Wearables vorgesehen. Die Serienproduktion der neuen Produktserie soll im April 2026 anlaufen.
Elektromagnetische Störungen in Smartphones, Wearables und ähnlichen Geräten, die von Audioleitungen ausgehen, können die integrierte Antenne beeinflussen und die Empfindlichkeit des Empfängers beeinträchtigen. Üblicherweise kommen Chip-Ferritperlen zum Einsatz, um solche Störungen zu unterdrücken. Diese bekämpfen zwar das Rauschen effektiv, beeinträchtigen jedoch gleichzeitig die Audioqualität, was Nutzer als störend empfinden können.
Die neuen Entstörfilter der Serie MAF0603GWY überwinden diesen Schwachpunkt dank eines neu entwickelten, proprietären, verzerrungsarmen Ferritmaterials. Sie verändern die Eigenschaften der Audioleitung nur minimal, reduzieren Klangverzerrungen erheblich und verhindern so den Qualitätsverlust, der bei der Verwendung von Chip-Ferritperlen auftritt. Die Filter von TDK bieten eine branchenführende Dämpfung im 5-GHz-Band (Impedanz bis zu 3220 Ω bei 5 GHz) und unterdrücken Rauschen effektiv. Im Vergleich zu herkömmlichen Produkten zeichnen sie sich zudem durch einen geringeren ohmschen Widerstand aus. Somit dämpfen sie Audiosignale weniger stark und sorgen für einen größeren Dynamikbereich.
TDK wird auch weiterhin einen Beitrag für die Branche leisten, indem das Unternehmen ein breites Sortiment an Entstörfiltern sowie technische Unterstützung anbietet. Ziel ist es, die Audioqualität bei mobilen und tragbaren Kommunikationsgeräten möglichst hochzuhalten und gleichzeitig diese Geräte wirksam zu entstören.
* Stand: April 2026, laut TDK.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Maßnahmen zur Unterdrückung hochfrequenter Störungen in Smartphones, Tablets und Wearables: Bluetooth, WLAN (2,4 GHz, 5 GHz, 6 GHz), 5G (Sub-6), zukünftige Kommunikationsstandards (6G) usw.
Haupteigenschaften und -vorteile
- Das Bauelement erzielt eine branchenführende* Dämpfung bei hohen Frequenzen über 5 GHz
- Ein neu entwickeltes, verzerrungsarmes Ferritmaterial reduziert Audioverzerrungen erheblich, indem es Performance-Schwankungen in der Audioleitung minimiert
- Reduziert die Dämpfung von Audiosignalen dank niedrigerem Widerstand als bei herkömmlichen Produkten und bietet einen breiten Dynamikbereich
Kenndaten
Typ | Impedanz (typ.) [Ω] @ 900 MHz | Impedanz (typ.) [Ω] @ 5 GHz | Gleichstrom-widerstand (typ.) [Ω] | Gleichstromwiderstand (max.) [Ω] | Bemessungsstrom (max.) [A] |
|---|---|---|---|---|---|
| MAF0603GWY211AT000 | 210 | 1370 | 0,89 | 1,30 | 0,15 |
| MAF0603GWY301AT000 | 300 | 1890 | 1,15 | 1,50 | 0,14 |
| MAF0603GWY551AT000 | 550 | 3220 | 1,81 | 2,20 | 0,125 |
Weitere Informationen über die Produkte finden Sie unter https://product.tdk.com/system/files/dam/doc/product/emc/emc/suppression-filter/catalog/suppression-filter_commercial_maf0603gw_en.pdf
