Induktivitäten
27. Februar 2024
TDK bringt neue Spulen für HF-Schaltungen im Automotive-Bereich auf den Markt
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3223828/ratio4x3/210/158/a6be7bb772f564a387ab7a4996258be2/18CCCCD390B4BF36385C8EF7C9F25BE1/bild-teaser-grau-de.jpg","992":"/resource/image/3223828/ratio4x3/992/744/a6be7bb772f564a387ab7a4996258be2/BAC596DFF4F3F807B6B194474004BA0E/bild-teaser-grau-de.jpg","333":"/resource/image/3223828/ratio4x3/333/250/a6be7bb772f564a387ab7a4996258be2/F580C85ACDB690245C394FEE3B99E8AE/bild-teaser-grau-de.jpg","445":"/resource/image/3223828/ratio4x3/445/334/a6be7bb772f564a387ab7a4996258be2/EF802B070249AE12A72CC4F802589538/bild-teaser-grau-de.jpg","290":"/resource/image/3223828/ratio4x3/290/218/a6be7bb772f564a387ab7a4996258be2/CBB50E635779CF34742DA1369521393D/bild-teaser-grau-de.jpg"}})
Hohe Sicherheit und Zuverlässigkeit für den Einsatz in Autos dank einzigartiger Designkompetenz
- Durch eine von TDK entwickelte interne Struktur kommen die Hochfrequenzeigenschaften denen herkömmlicher Produkte gleich oder übertreffen sie sogar
- Multilayer-Technik ermöglicht ein Lineup mit fein abgestufter Induktivität
- Weiter Betriebstemperaturbereich von -55 bis +125 °

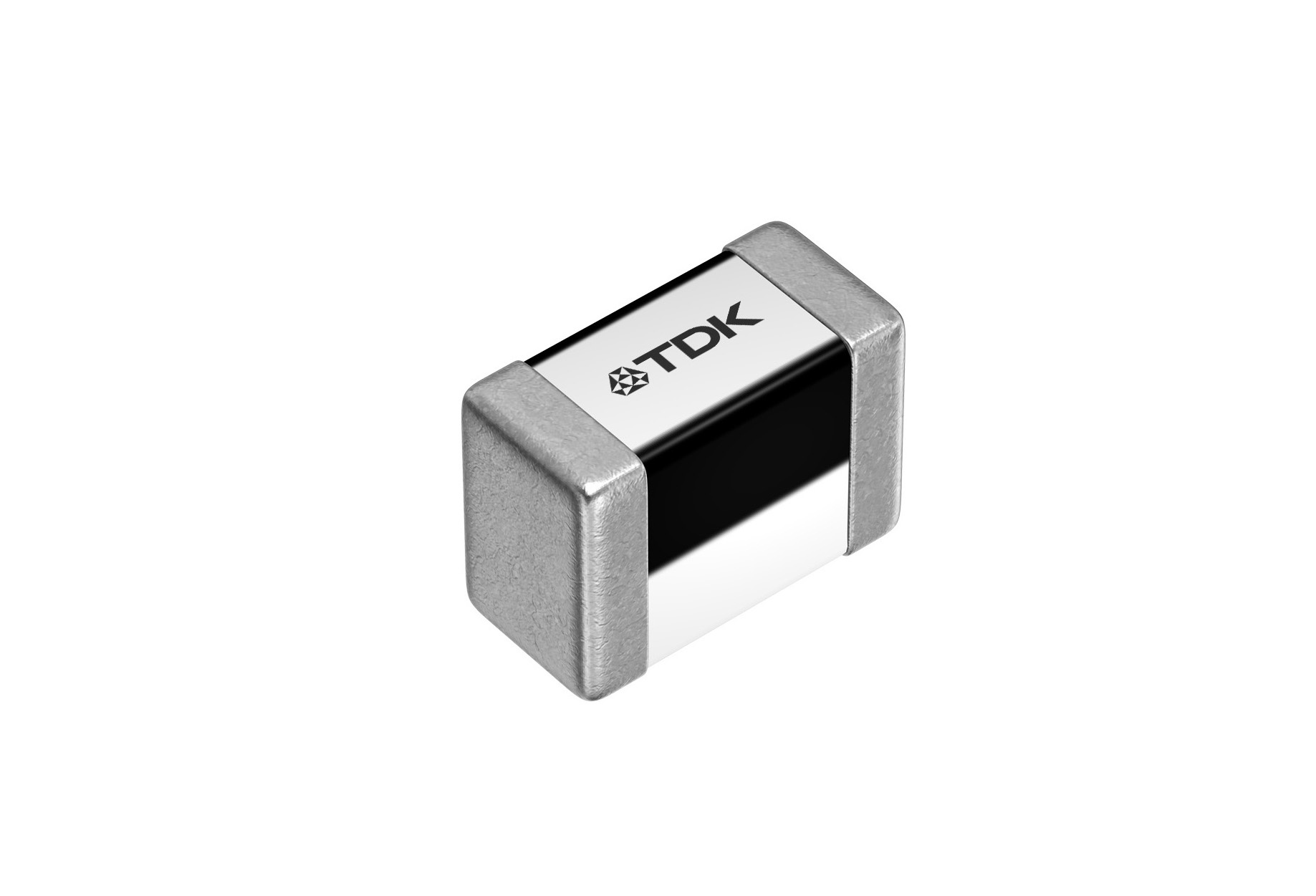

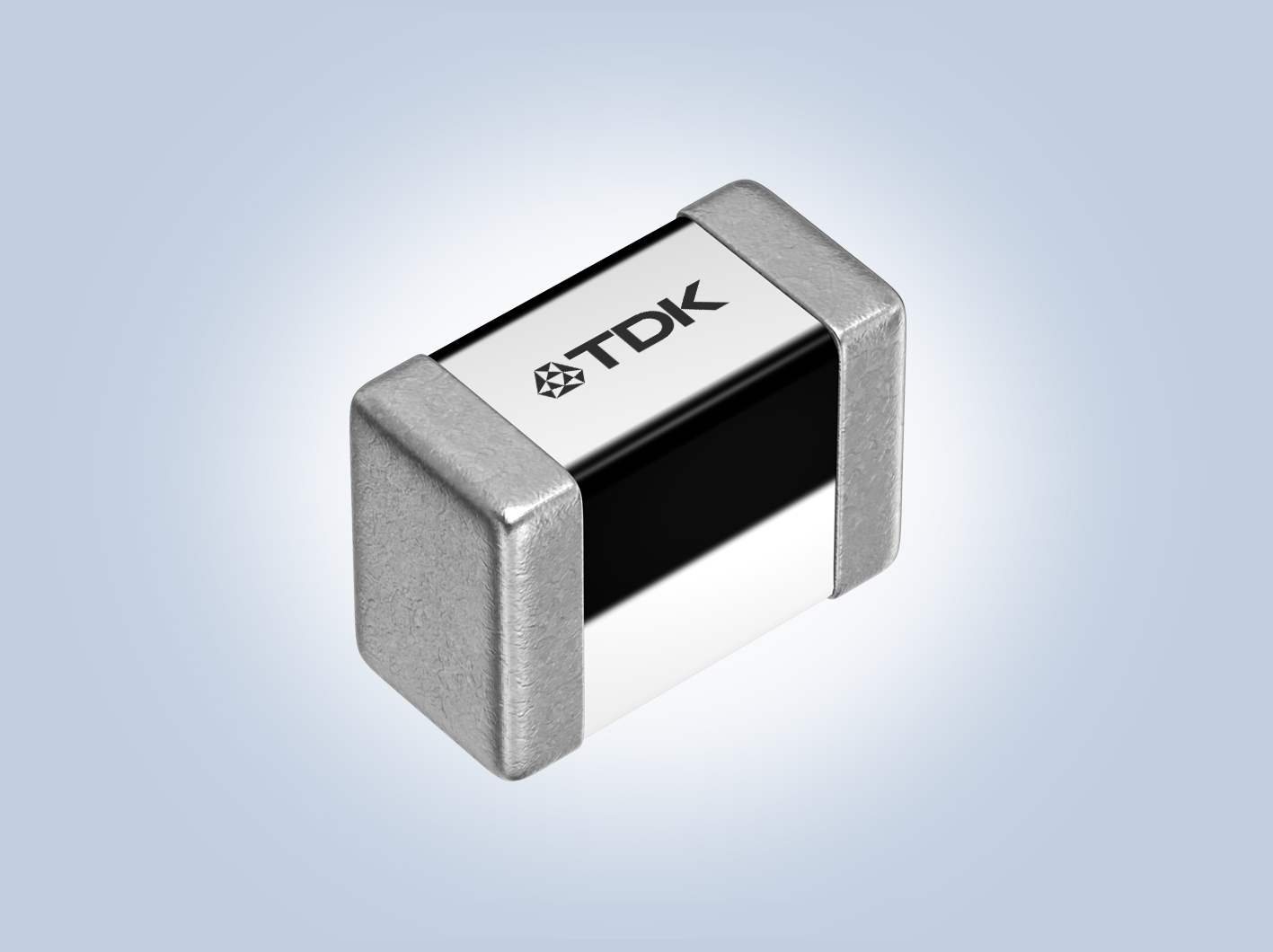

Die TDK Corporation hat die neuen Induktivitäten der Serie MHQ1005075HA für Hochfrequenzschaltungen in Autos eingeführt. Dieses Produkt verwendet die gleichen Materialien und Konstruktionsverfahren wie das herkömmliche Produkt, allerdings nutzt TDK ein besonderes Design-Know-how auf die interne Struktur, um die Ausfallsicherheit zu gewährleisten. Die Serie hat die Baugröße 1005 (1,0 x 0,5 x 0,7 mm3; L x B x H), und die Induktivität reicht von 1,0 nH bis 56 nH. Die Massenproduktion der Produktserie begann im Februar 2024.
Induktivitäten für Hochfrequenzschaltungen im Automotive- oder Infrastrukturbereich müssen höhere Sicherheits- und Zuverlässigkeitsstandards erfüllen, wobei das Design auf der AEC-Q200 beruht.
Das Produkt basiert auf dem einzigartigen Design-Know-how von TDK bei der Gestaltung der internen Struktur, um HF-Eigenschaften zu erreichen, die denen herkömmlicher Produkte entsprechen oder sogar überlegen sind. Die besondere interne Struktur reduziert die Wahrscheinlichkeit eines Drahtbruchs aufgrund von Rissen in den Befestigungspunkten des Bauelements. In Verbindung mit den Richtlinien für die Leiterplattenfertigung im Automotive-Bereich kann die MHQ1005075HA die Zuverlässigkeit in einer solchen Umgebung deutlich erhöhen. TDK wird seine Produktlinie weiter ausbauen, um den wachsenden Anforderungen der Kunden gerecht zu werden.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Automotive-Hochfrequenzschaltungen: Sender-Empfänger-Schaltungen für die Kommunikation innerhalb und außerhalb des Fahrzeugs, wie Telematik und V2X
- Sender-Empfänger-Schaltungen für die Funkkommunikation von Smartphones, Tablets, Basisstationen und anderen Geräten (Verwendung als Komponente für Impedanzanpassungs- oder Filterschaltungen)
Haupteigenschaften und -vorteile
- Die Hochfrequenzeigenschaften, die denen herkömmlicher Produkte entsprechen oder überlegen sind, werden durch eine von TDK entwickelte interne Struktur erreicht
- Hohe Zuverlässigkeit und AEC-Q200-ready, da die interne Struktur Probleme mit Bruchlinien aufgrund von Biegebelastungen auf der Leiterplatte verhindert (Automotive Grade)
Kenndaten
Typ | Äußere Abmessungen [mm] | Induktivität [nH] |
|---|---|---|
MHQ1005075HA Serie | 1,0 x 0,5 x 0,7 | 1,0~56 |
Weitere Informationen über die Produkte finden Sie unter https://product.tdk.com/system/files/dam/doc/product/emc/emc/suppression-filter/catalog/suppression-filter_commercial_maf1005fr_en.pdf
