Induktivitäten
9. Dezember 2025
TDK bringt Leistungsinduktivitäten für Automobil-Stromkreise auf den Markt
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3657918/ratio4x3/210/158/bf0c341494eddc645c68d9df1a2ac6f3/28BA0EDC3D4035294F477C4489912A8A/bild-teaser-grau-de.png","992":"/resource/image/3657918/ratio4x3/992/744/bf0c341494eddc645c68d9df1a2ac6f3/E454A820404EBEBA8767059FE54AB7E7/bild-teaser-grau-de.png","333":"/resource/image/3657918/ratio4x3/333/250/bf0c341494eddc645c68d9df1a2ac6f3/FAC869CEC3E07A85476E66820E41BEDF/bild-teaser-grau-de.png","445":"/resource/image/3657918/ratio4x3/445/334/bf0c341494eddc645c68d9df1a2ac6f3/38EEDF76C1AFED6C32B103A0A863ECC4/bild-teaser-grau-de.png","290":"/resource/image/3657918/ratio4x3/290/218/bf0c341494eddc645c68d9df1a2ac6f3/C1DE9819A14D1C06D0973385D65F182A/bild-teaser-grau-de.png"}})

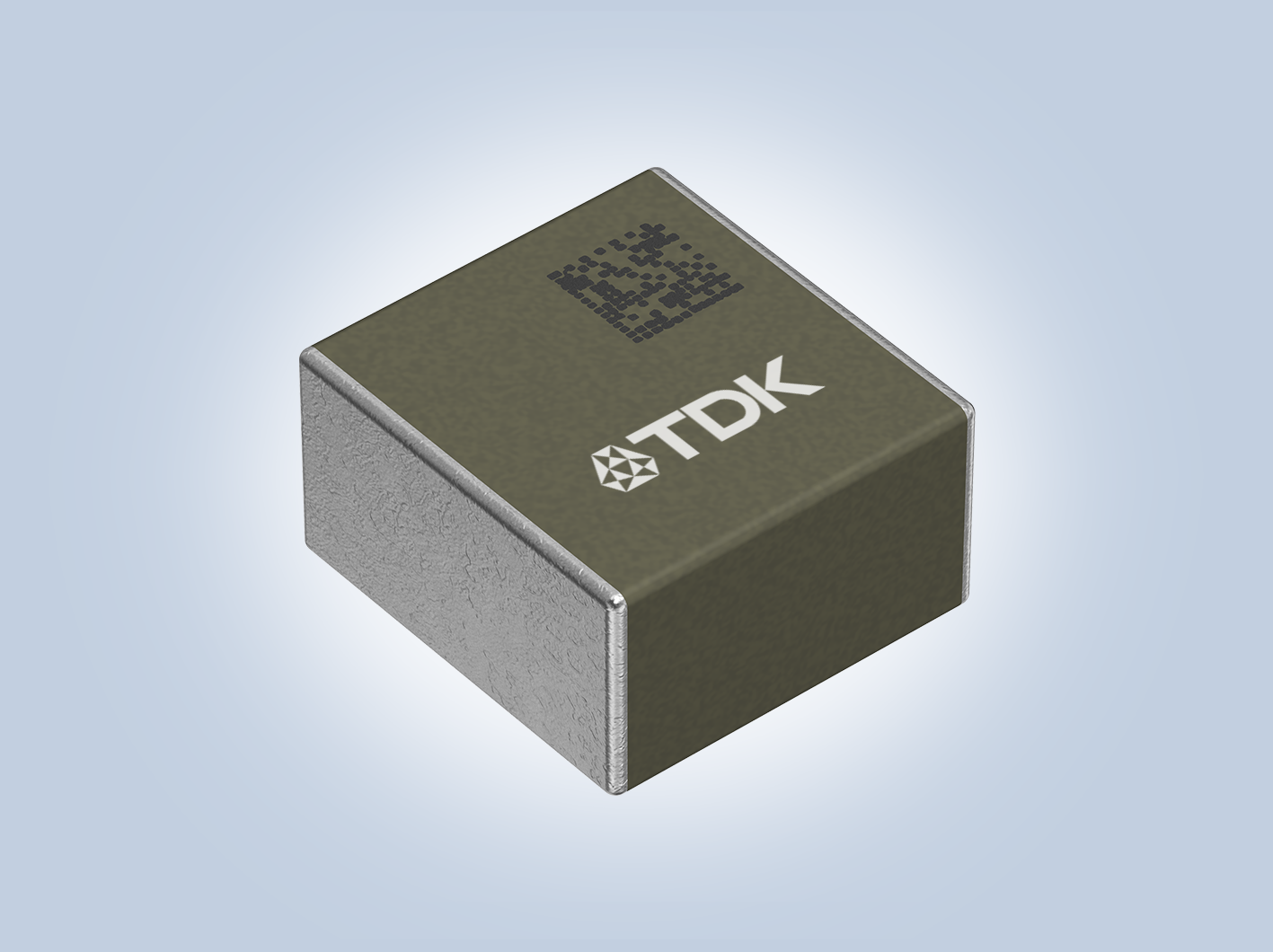

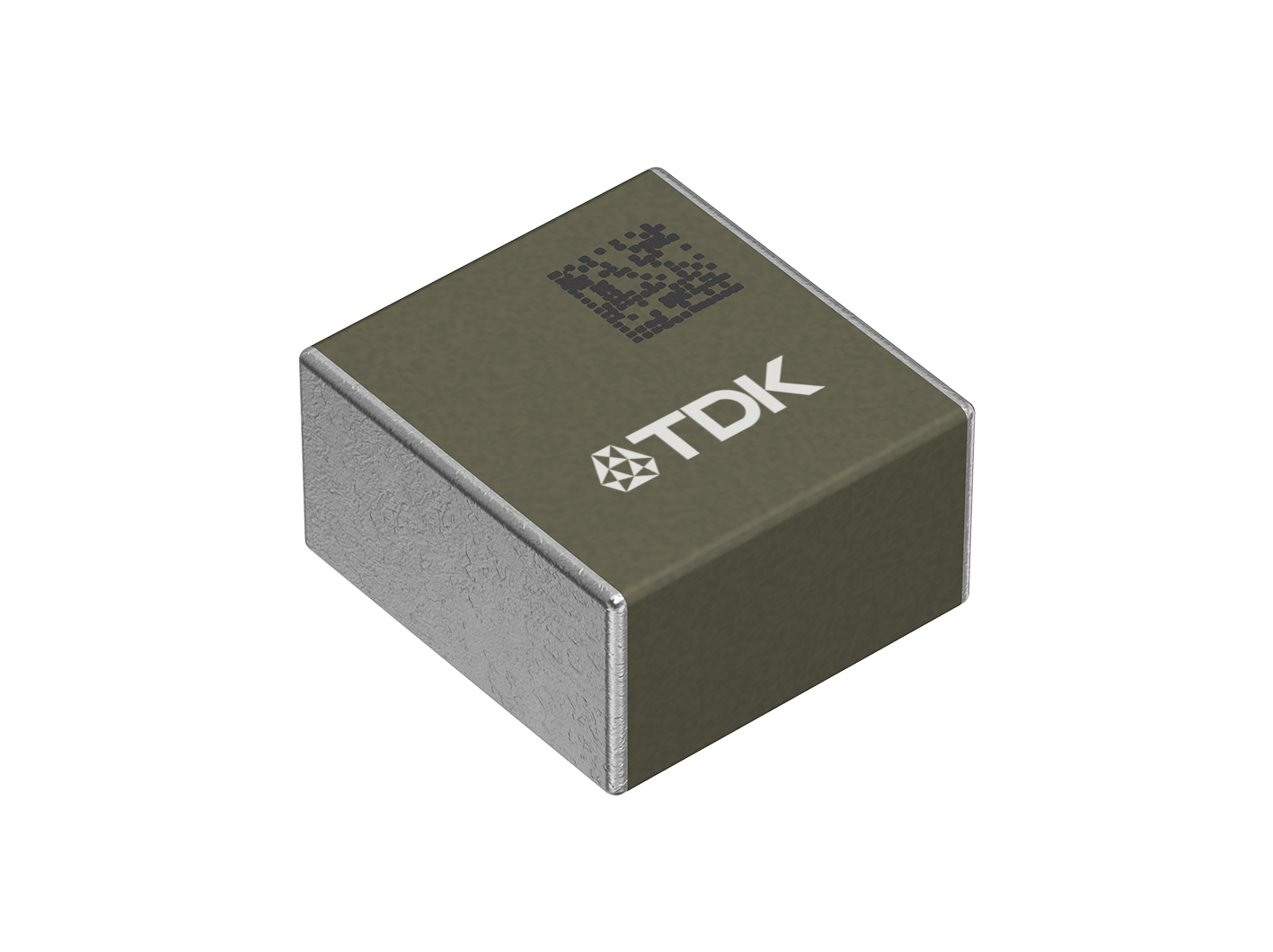

Die TDK Corporation hat die Serie BCL3520FT kleiner Leistungsinduktivitäten (3,3 x 3,5 x 2,0 mm³ – L x B x T) für Stromversorgungsschaltungen im Automobil erweitert. Die Serienfertigung dieser Produktreihe begann im Dezember 2025.
Induktivitäten wie die der Serie BCL3520FT steigern den Wirkungsgrad von Stromversorgungseinheiten von Kfz-Steuergeräten (ECUs). Da immer mehr solcher Systeme für ADAS-Anwendungen zum Einsatz kommen, bedeutet ein hoher Wirkungsgrad niedrige Verlustleistungen. Dies treibt die Entwicklung verlustarmer, leistungsfähiger Induktivitäten voran. Außerdem müssen solche Bauelemente kompakt sein, da sie auf dem knapp bemessenen Platz im Steuergerät untergebracht werden müssen. Darüber hinaus müssen sie unter widrigen Bedingungen und hohen Temperaturen zuverlässig arbeiten.
Dank der von TDK entwickelten metallmagnetischen Materialien und konstruktiven Details erreicht die Serie BCL3520FT trotz ihrer geringen Abmessungen branchenführende* elektrische Charakteristika für 0,47-μH-Induktivitäten. Der Gleichstromwiderstand liegt bei nur 5 mΩ (typ.), etwa 15% unter dem Wert marktüblicher Produkte. Durch die Verwendung von Flachdraht anstelle von standardmäßigem Runddraht verringern sich Wärmeentwicklung und Verlustleistung. Aus diesem Grund erreichen diese Bauelemente einen Bemessungsstrom (Isat) von 10 A, etwa 28% höher als herkömmliche Lösungen. Deswegen eignen sich diese Bauelemente für vielfältige Anwendungen. Diese hochzuverlässigen Induktivitäten lassen sich in Umgebungen mit hohen Temperaturen bis zu +155 °C, der garantierten oberen Grenztemperatur, einsetzen.
TDK wird auch weiterhin mit seinem breiten Angebot an verlustarmen, hocheffizienten Leistungsinduktivitäten für vielfältige Hochleistungsanwendungen einen Beitrag zur Gesellschaft leisten. Ziel ist es, durch die Entwicklung von marktgerechten Produkten das autonome Fahren möglich zu machen.
*Stand: Dezember 2025 laut Studien von TDK
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Stromversorgungseinheiten für Automobil-Anwendungen (z. B. ADAS, xEV, Kameramodule)
Haupteigenschaften und -vorteile
- Branchenführender Gleichstromwiderstand von 5 mΩ und Bemessungsstrom von 10 A
- Einsetzbar in Umgebungen mit hohen Temperaturen mit einer garantierten Obergrenze von +155 °C
- Erfüllt die Anforderungen von AEC-Q200 (Automobilprodukte)
Kenndaten
| Typ | Induktivität [μH] (bei 1 MHz) | Spannungsfestigkeit [V] | Gleichstrom-Widerstand (typ.) [mΩ] | Isat (typ.) [A] | Itemp (typ.) [A] |
|---|---|---|---|---|---|
| BCL3520FT-R47M-D | 0,47 ± 20% | 40 | 5,0 | 10 | 11,6 |
| Isat: Stromwert basierend auf Induktivitätsänderung (30% niedriger als der Ausgangswert von L) Itemp: Stromwert basierend auf Temperaturanstieg (+40 K durch Eigenerwärmung) | |||||
Weitere Informationen über die Produkte finden Sie unter
https://product.tdk.com/system/files/dam/doc/product/inductor/inductor/smd/catalog/inductor_automotive_power_bcl3520ft-d_en.pdf keyboard_arrow_right
