Kondensatoren
9. Februar 2023
TDK bietet sehr kompakte Snap-in Alu-Elkos mit 85 Prozent gesteigerter Ripplestrom-Belastbarkeit
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3133366/ratio4x3/210/158/ca54ae7251dd1bcc95c90c764eca2659/FA227FDE434B9EA1DF13595AC8ED87B1/bild-teaser-grau-de.png","992":"/resource/image/3133366/ratio4x3/992/744/ca54ae7251dd1bcc95c90c764eca2659/02E4113D0BFC241D723B64D73DDB2660/bild-teaser-grau-de.png","333":"/resource/image/3133366/ratio4x3/333/250/ca54ae7251dd1bcc95c90c764eca2659/ECFE950D520C2A342608E6EDAFF0776D/bild-teaser-grau-de.png","445":"/resource/image/3133366/ratio4x3/445/334/ca54ae7251dd1bcc95c90c764eca2659/49B8E085202BCA646C10E9215EA8B8A7/bild-teaser-grau-de.png","290":"/resource/image/3133366/ratio4x3/290/218/ca54ae7251dd1bcc95c90c764eca2659/1B9454743DEA2657E5FF0B4ED56A1A81/bild-teaser-grau-de.png"}})

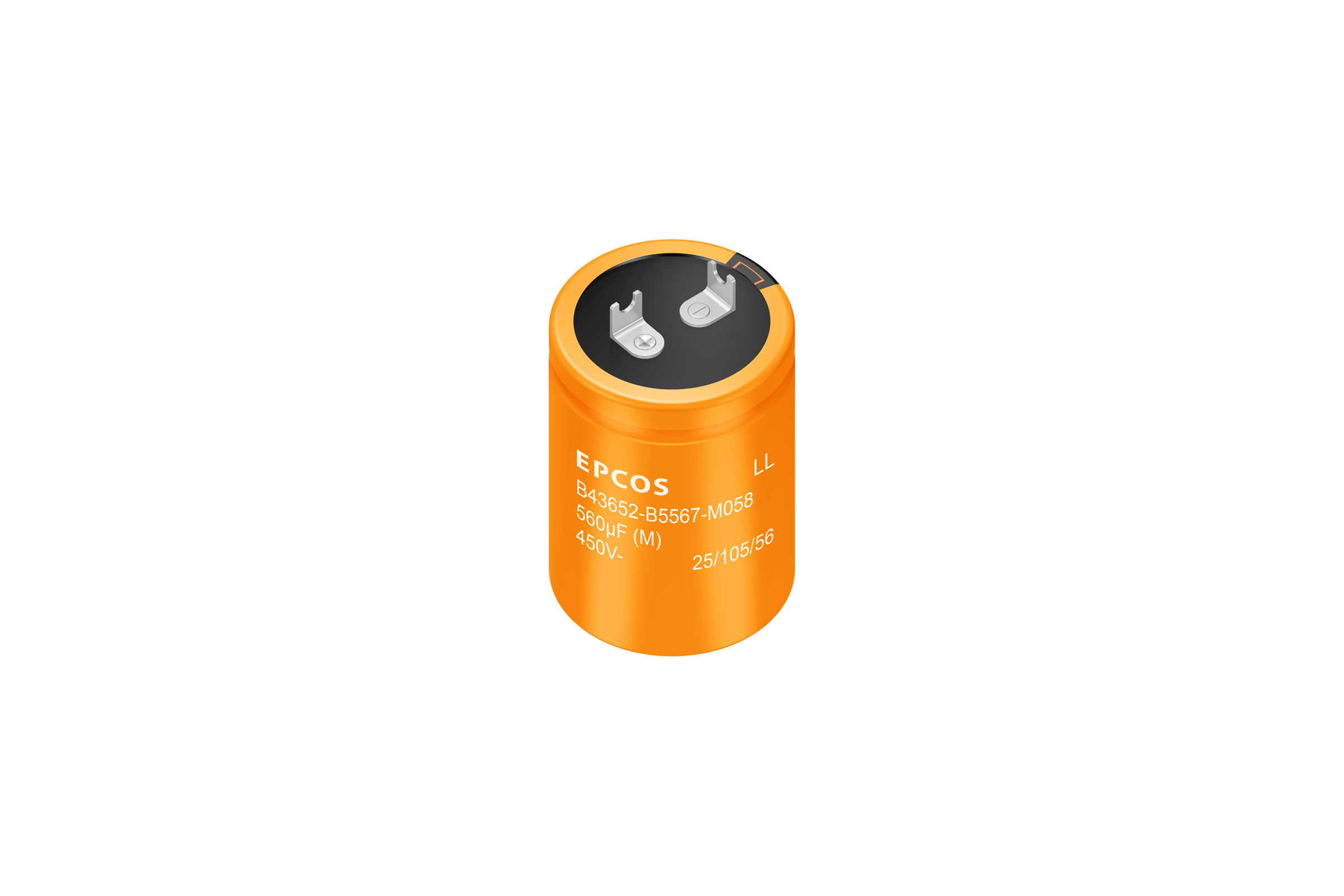

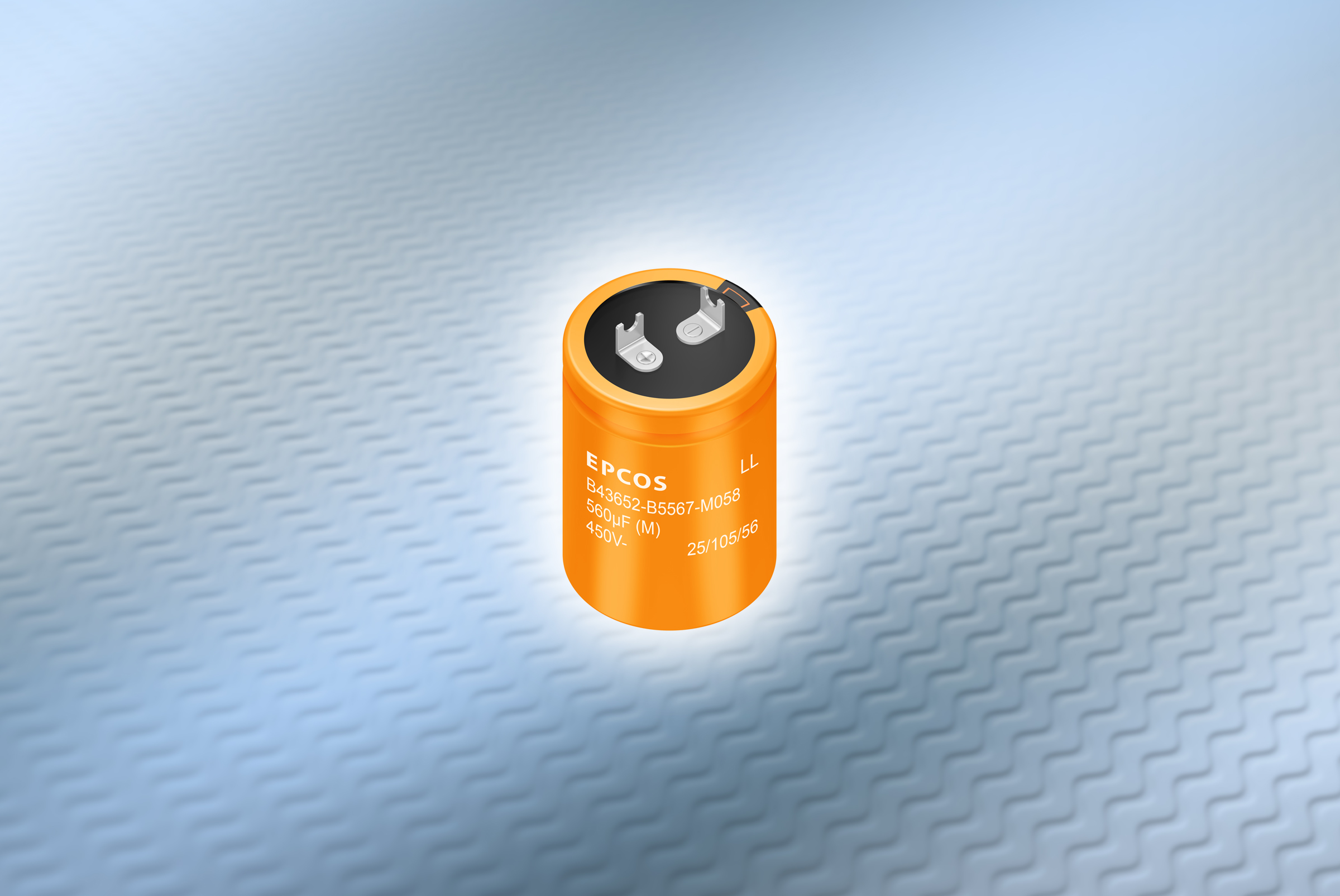

Die TDK Corporation präsentiert mit der EPCOS Serie B43652* neue Snap-in Aluminium-Elektrolyt-Kondensatoren, die sich durch sehr kompakte Abmessungen sowie enorm hohe Ripplestrom-Belastbarkeit auszeichnen. Ausgelegt sind die RoHS-kompatiblen Kondensatoren für eine maximale Nennspannung von 450 V DC und decken mit sieben Typen ein Kapazitätsspektrum von 270 µF bis 820 µF ab. Dabei werden die Kapazitätswerte von 270 µF bis 560 µF in unterschiedlichen Abmessungen angeboten, was die Designflexibilität erhöht. Abhängig vom Kapazitätswert betragen die sehr kompakten Abmessungen nur 25 x 40 mm bis 35 x 55 mm (D x H).
Ein besonderes Leistungsmerkmal der nach AEC-Q200 qualifizierten Bauelemente ist ihre enorm hohe Ripplestrom-Belastbarkeit von bis zu 11,28 A bei 100 Hz und 85 °C. Möglich wurde dies durch ein neues Design mit verstärktem Becherboden zur verbesserten aktiven Kühlung. Bei konventionellen Kondensatoren befindet sich das Ventil im Becherboden, beim neuen Design liegt es jedoch seitlich. Durch diese Verbesserung und aktive Kühlung konnte die Ripplestrom-Belastbarkeit um 85 Prozent gesteigert werden
Typische Anwendung dieser Kondensatoren mit einem hohen CV-Produkt ist die DC-Link-Beschaltung von Onboard-Chargern in xEVs.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- DC-Link in Onboard-Chargern von xEVs
Haupteigenschaften und -vorteile
- Sehr kompakte Abmessungen nur 25 x 40 mm bis 35 x 55 mm (D x H)
- Enorm hohe Ripplestrom-Belastbarkeit von bis zu 11,28 A
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/3107836/produkte/produktkatalog/aluminium-elektrolyt-kondensatoren/snap-in-multi-pin-large-size-kondensatoren.
