Übertrager
23. August 2022
TDK bietet kompakte SMT-Übertrager mit hoher Spannungsfestigkeit für DC-DC-Wandler
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3105682/ratio4x3/210/158/b0202a746129efc3bad85cd0944ef8b8/5C18FD92282D1A0E04F41712071946F4/bild-teaser-grau-de.png","992":"/resource/image/3105682/ratio4x3/992/744/b0202a746129efc3bad85cd0944ef8b8/E69838867A9B609F4E47586258E88B9D/bild-teaser-grau-de.png","333":"/resource/image/3105682/ratio4x3/333/250/b0202a746129efc3bad85cd0944ef8b8/04D54ABEA2A9C83D871A269A7F3B98E1/bild-teaser-grau-de.png","445":"/resource/image/3105682/ratio4x3/445/334/b0202a746129efc3bad85cd0944ef8b8/B77347E5878A7A577DCB43981A59DF1F/bild-teaser-grau-de.png","290":"/resource/image/3105682/ratio4x3/290/218/b0202a746129efc3bad85cd0944ef8b8/CD2DE10720939EFE0F3B6E53B3273FBF/bild-teaser-grau-de.png"}})

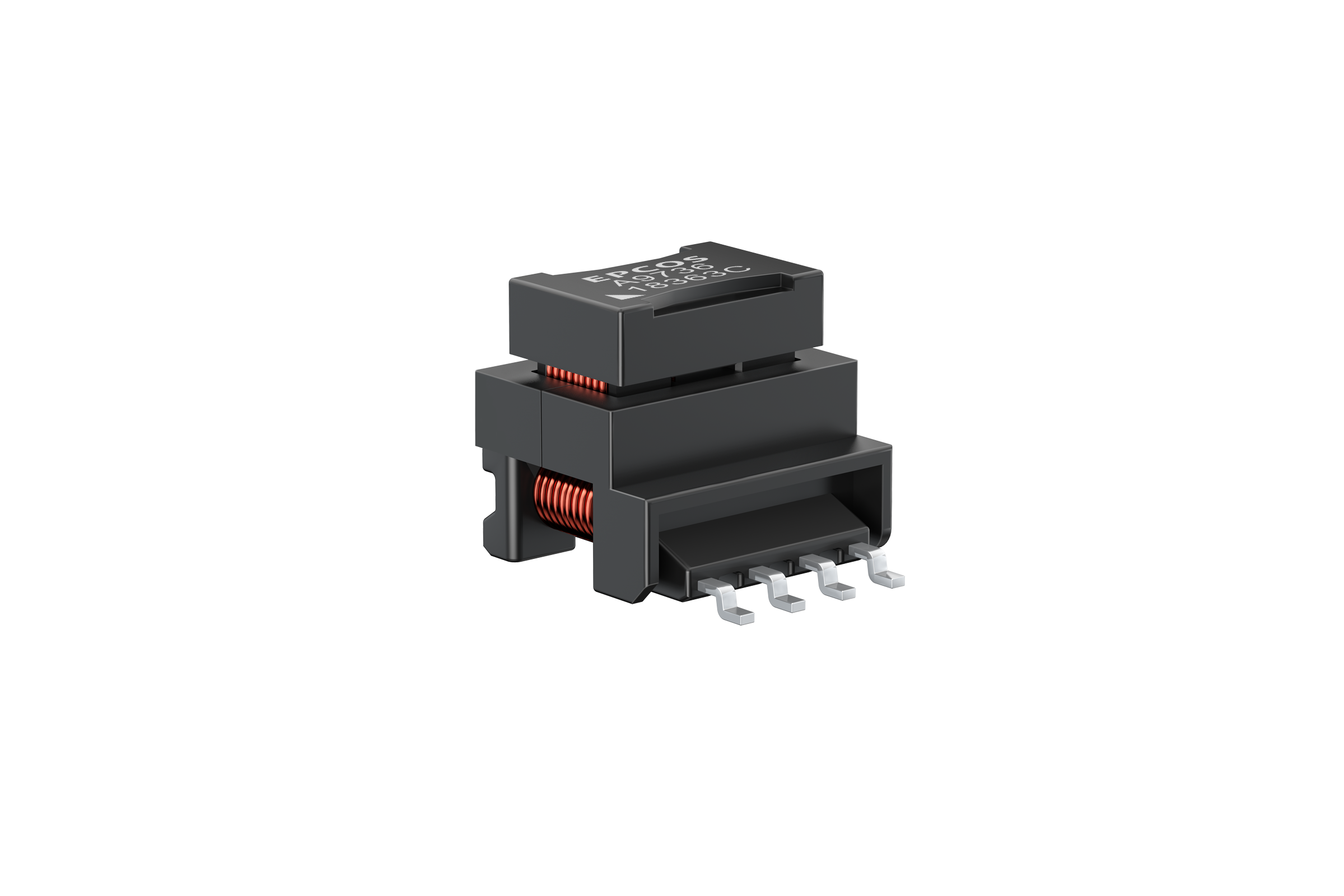

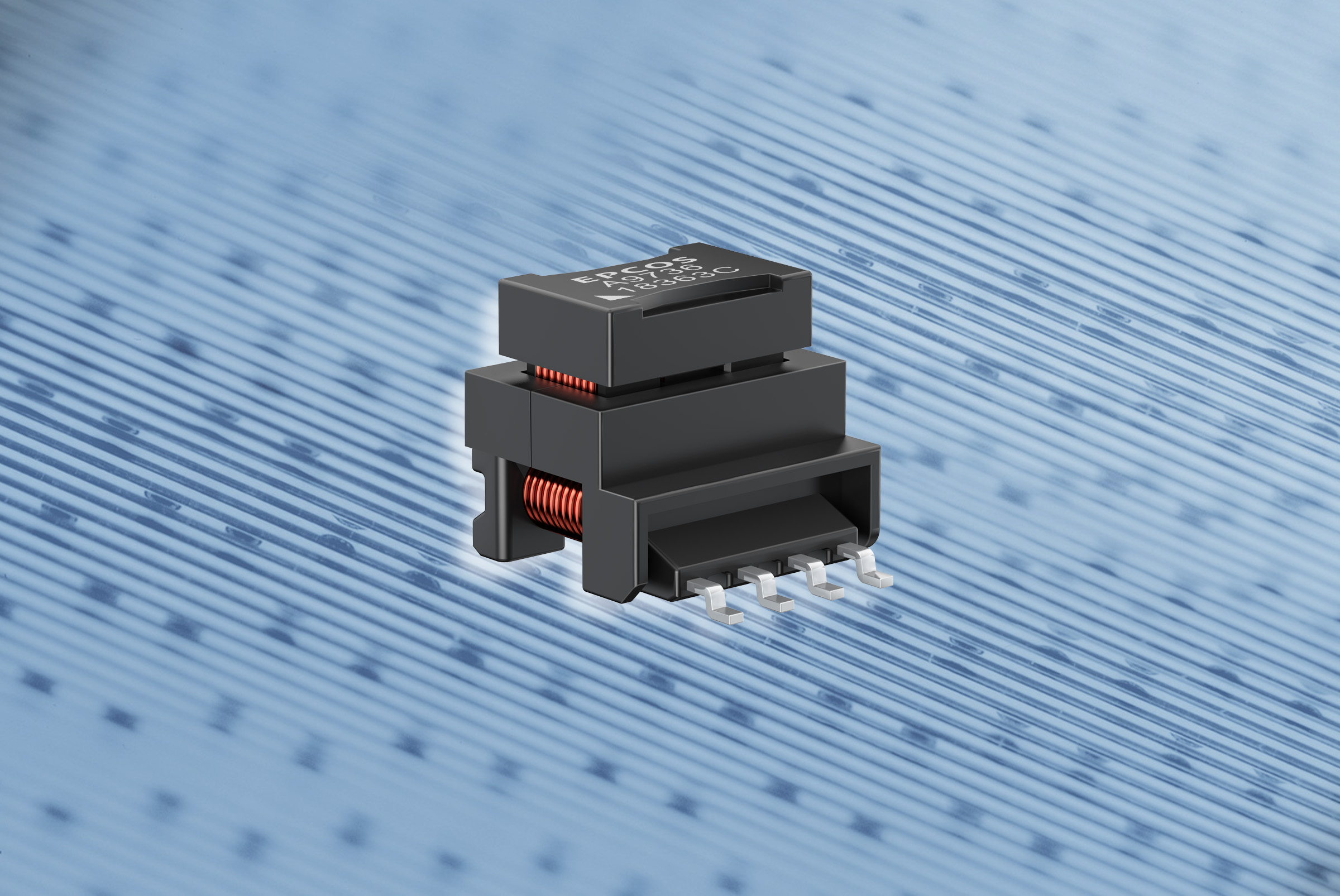

Die TDK Corporation präsentiert mit der EPCOS Serie E13EMHV kompakte SMT-Übertrager mit hoher Spannungsfestigkeit für die verschiedensten DC-DC-Wandler-Topologien. Die Isolationsabstände entsprechen der Norm IEC 60664-1, 61558-2-16, wodurch eine hohe Arbeitsspannung von 1000 V DC erreicht wird. Transiente Überspannungen von bis zu 2500 Vpeak sind dabei zulässig.
Die Übertrager der Serie B78308*A003 sind mit Abmessungen von nur 12,9 x 15,8 x 11,4 mm3 sehr platzsparend. Die Anforderungen an Luft- und Kriechstrecken gemäß der Norm IEC 60664-1 (Np/Ns: min. 8,14 mm Luftstrecke, min. 11,2 mm Kriechstrecke) werden in dieser kompakten Bauform dank der internen Konstruktion der Übertrager erfüllt.
Für DC-DC-Wandler in Flyback-Topologie sind zwei Typen mit Übersetzungsverhältnissen von 1 : 0,22 : 0,78 und 1 : 0,33 : 0,7 verfügbar. Drei Typen sind für Push-Pull- und Half-Bridge-Wandler mit Übersetzungsverhältnissen von 1 : 1,07 und 1 : 1 : 0,57 : 2,14 verfügbar. Alle neuen Übertrager sind für einen Frequenzbereich von 100 kHz bis 500 kHz ausgelegt und weisen eine sehr geringe Koppelkapazität von nur 2 pF auf. Der zulässige Betriebstemperaturbereich liegt zwischen -40 °C und +150 °C. Die Bauelemente der neuen EPCOS Übertrager-Serie sind nach AEC-Q200 Rev. D qualifiziert und eignen sich für verschiedene DC-DC-Wandler-Topologien und Gate-Treiberschaltungen in der E-Mobilität und Industrie-Elektronik.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- DC-DC-Wandler und Gate-Treiberschaltungen in der E-Mobilität und Industrie-Elektronik
Haupteigenschaften und -vorteile
- Hohe Spannungsfestigkeit prim/sec 3000V AC, 50 Hz, 60 sec, Arbeitsspannung bis 1000 V DC
- Kompakte Abmessungen von nur 12,9 x 15,8 x 11,4 mm3
- Luft- und Kriechstrecken gemäß IEC 60664-1
- Qualifiziert nach AEC-Q200 Rev. D
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/transformers_igbt_fet
