Induktivitäten
16. März 2023
TDK bietet kompakte Hochstrom-Drosseln
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3145960/ratio4x3/210/158/4842e0c055c9169051b4b58c6c921b3a/0313FB8F95FB248F99E10FB6BC4B026A/bild-teaser-grau-de.png","992":"/resource/image/3145960/ratio4x3/992/744/4842e0c055c9169051b4b58c6c921b3a/07CC00A57228345C32FBD777F03639BB/bild-teaser-grau-de.png","333":"/resource/image/3145960/ratio4x3/333/250/4842e0c055c9169051b4b58c6c921b3a/6B1007ACD2C16B7CC8FA834E8E1A0F72/bild-teaser-grau-de.png","445":"/resource/image/3145960/ratio4x3/445/334/4842e0c055c9169051b4b58c6c921b3a/7AFB16187DD0257DA3C93418AC0AF4A5/bild-teaser-grau-de.png","290":"/resource/image/3145960/ratio4x3/290/218/4842e0c055c9169051b4b58c6c921b3a/E2845C92DF6790B3E1C42BF9F9069A1D/bild-teaser-grau-de.png"}})

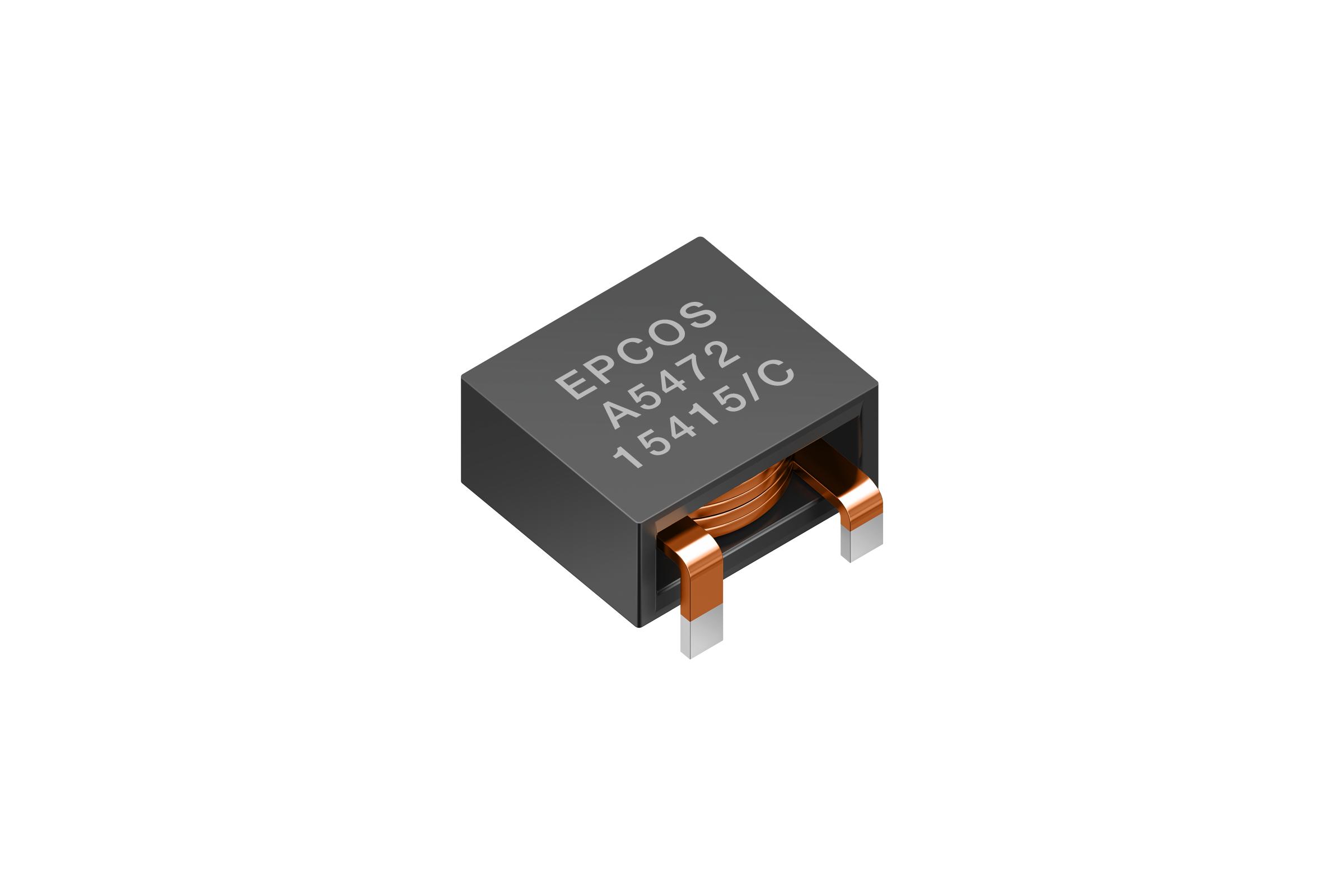

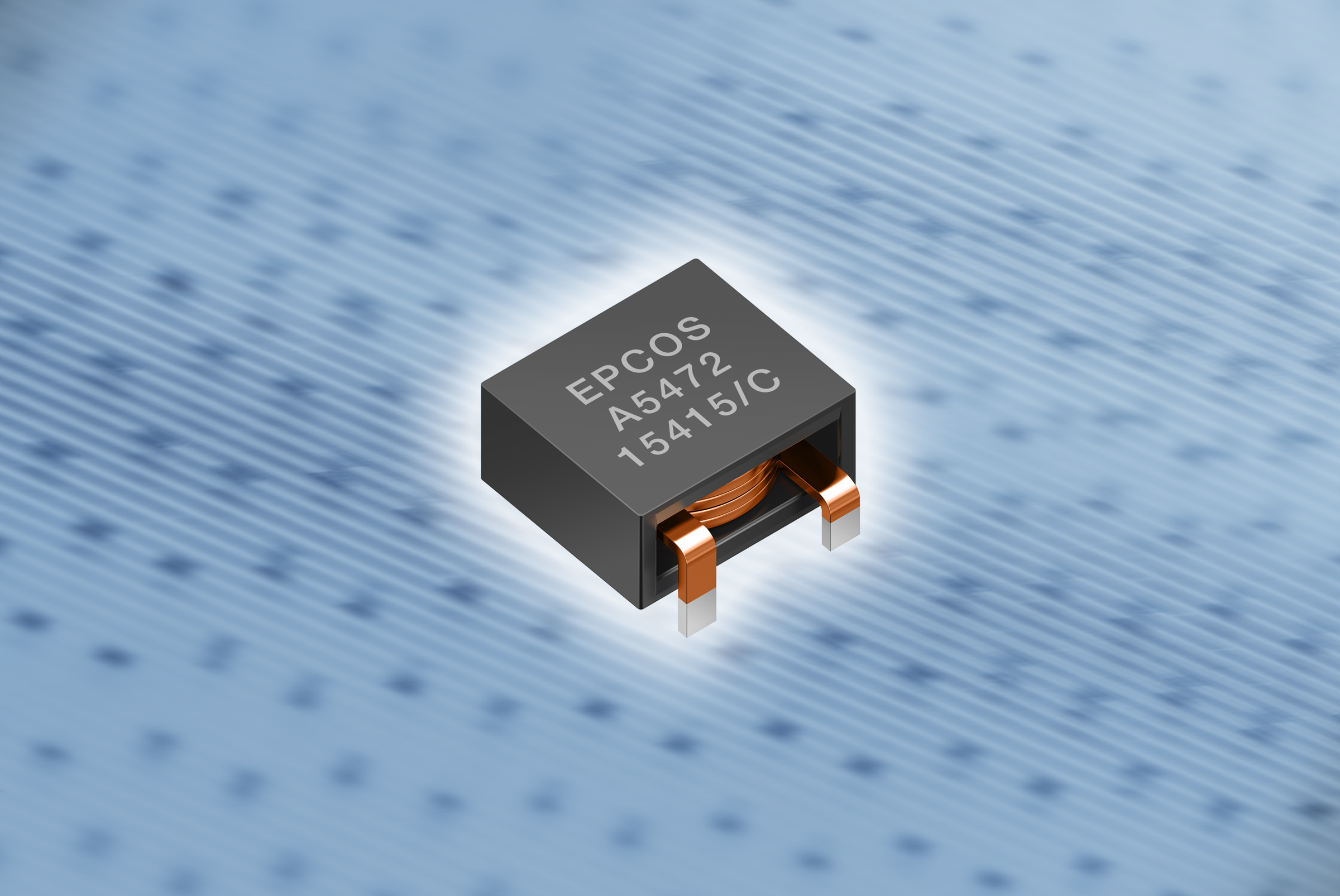

Die TDK Corporation präsentiert mit der Serie B82559A*A033 neue geschirmte EPCOS ERU33 Hochstrom-Drosseln für die Durchsteck-Montage. Ausgelegt sind die sechs neuen Typen für sehr hohe Sättigungsströme von 32 A bis 83 A bei 100 °C und sie decken ein Spektrum an Induktivitätswerten von 3,2 µH bis 10 µH ab. Die Gleichstromwiderstände betragen abhängig vom Typ nur 0,85 mΩ oder 1,2 mΩ. Dank der Flachdrahtwicklung weisen die Drosseln sehr kompakte Abmessungen von nur 33 x 33 x 15 mm auf. Durch eine thermische Anbindung der Flachdrahtwicklung an den Kern, kann die große Ferritfläche zur effektiven Wärmeableitung an eine Wärmesenke gekoppelt werden. Neben den Serientypen können auch kundenspezifische Varianten mit anderen Induktivitätswerten entwickelt werden.
Die RoHS-kompatiblen und AEC-Q200 REV D qualifizierten Induktivitäten sind für Betriebstemperaturen von -40 °C bis +150 °C ausgelegt. Typische Automotive-Applikationen sind Buck-Boost-Chokes für DC-DC-Wandler (z.B. für 48-V-Bordnetzwandler oder Differential-Mode-Chokes im Eingangsfilter von Onboard-Chargern. In der Industrie-Elektronik können sie als Speicher- und Ausgangsdrosseln in Hochstrom-Versorgungen und in PoL-Versorgungen eingesetzt werden.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Buck-Boost-DC-DC-Wandler für 48-V-Bordnetze
- Speicher- und Ausgangsdrosseln in Hochstrom-Versorgungen
Haupteigenschaften und -vorteile
- Hohe Sättigungsströme von 32 A bis 83 A
- Geringe Gleichstromwiderstände von 0,85 mΩ oder 1,2 mΩ
- Sehr kompakt Abmessungen von nur 33 x 33 x 15 mm³
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/eru_chokes
![GENERAL_PressRelease_Download]({"ratio2x1":{"210":"/resource/image/3062604/ratio2x1/210/105/85250d089d433c1d582ad39c44888559/CB0A3BEC674759FD9B2B6A524AEC62D8/general-pressrelease-download.png","400":"/resource/image/3062604/ratio2x1/400/200/85250d089d433c1d582ad39c44888559/61E9D5ADB9EC869AE6966E9B55EF2CF5/general-pressrelease-download.png","510":"/resource/image/3062604/ratio2x1/510/255/85250d089d433c1d582ad39c44888559/1ED2D3C62E84049581F1D28FA4FEF580/general-pressrelease-download.png","600":"/resource/image/3062604/ratio2x1/600/300/85250d089d433c1d582ad39c44888559/46E6724CDA7ADA1E416018FE90536582/general-pressrelease-download.png","1200":"/resource/image/3062604/ratio2x1/1200/600/85250d089d433c1d582ad39c44888559/5FE72CA546D70DC43EDDF971B9E87827/general-pressrelease-download.png","290":"/resource/image/3062604/ratio2x1/290/145/85250d089d433c1d582ad39c44888559/E5A0E41AFCAA931C03124FD01522B8A4/general-pressrelease-download.png","350":"/resource/image/3062604/ratio2x1/350/175/85250d089d433c1d582ad39c44888559/C9E7FEBEDD0C3E7209CAE3DB0C8F987D/general-pressrelease-download.png"}})
