Übertrager
27. Oktober 2022
TDK bietet kompakte geschirmte Übertrager für Ultraschall-Anwendungen
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3113206/ratio4x3/210/158/9f4ab2432d8796e61d9592d3f39c1895/6501562B61BF753FC629A3124E49CAA7/bild-teaser-grau-de.png","992":"/resource/image/3113206/ratio4x3/992/744/9f4ab2432d8796e61d9592d3f39c1895/EF51677088060CBF6BB65719564D5A12/bild-teaser-grau-de.png","333":"/resource/image/3113206/ratio4x3/333/250/9f4ab2432d8796e61d9592d3f39c1895/797BAE5FEB6922EF5FD8D83DEED2F04F/bild-teaser-grau-de.png","445":"/resource/image/3113206/ratio4x3/445/334/9f4ab2432d8796e61d9592d3f39c1895/39AB91928A639E5CEA381257D180D321/bild-teaser-grau-de.png","290":"/resource/image/3113206/ratio4x3/290/218/9f4ab2432d8796e61d9592d3f39c1895/93A6499A672DC41B1FF19EFC841342FB/bild-teaser-grau-de.png"}})

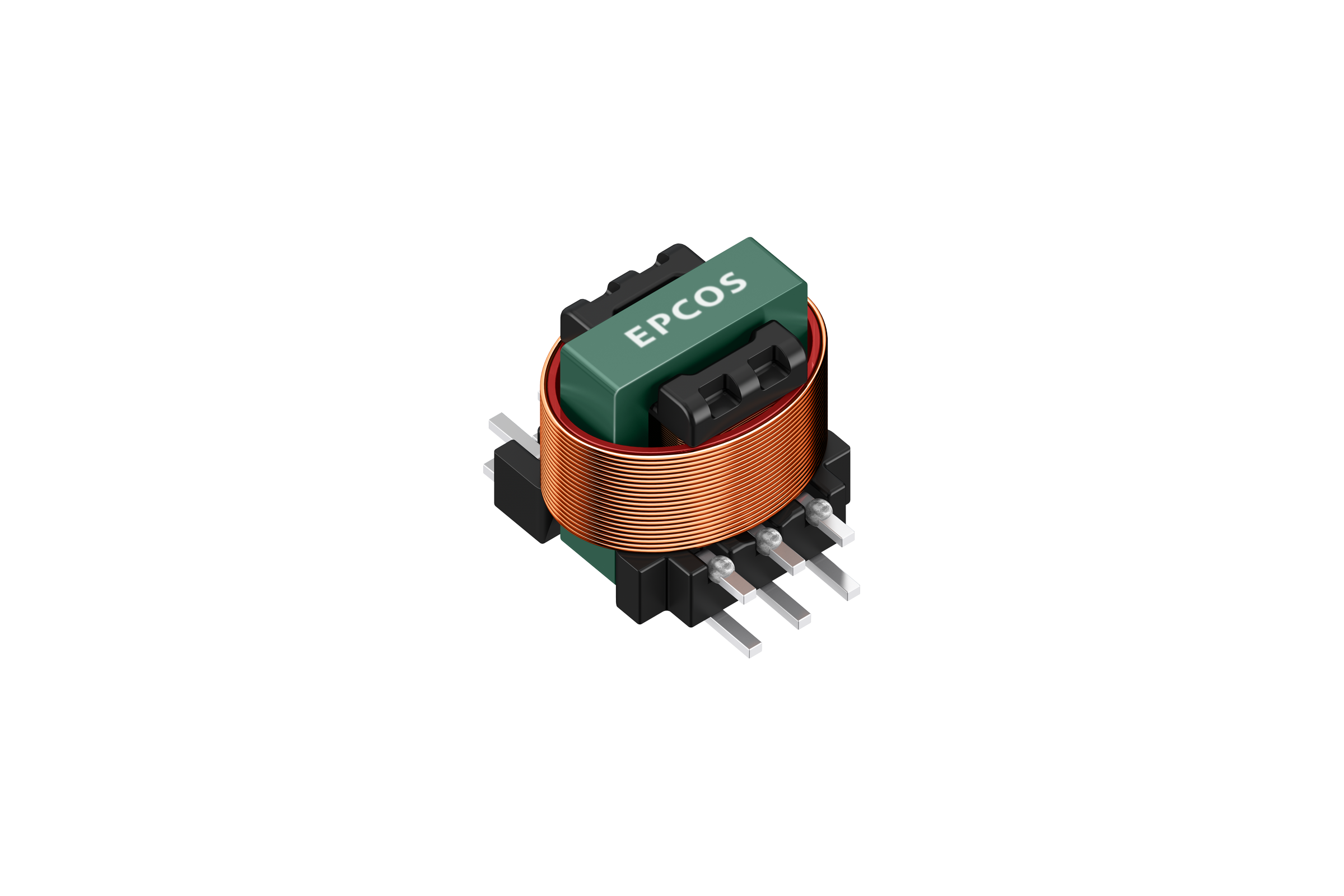

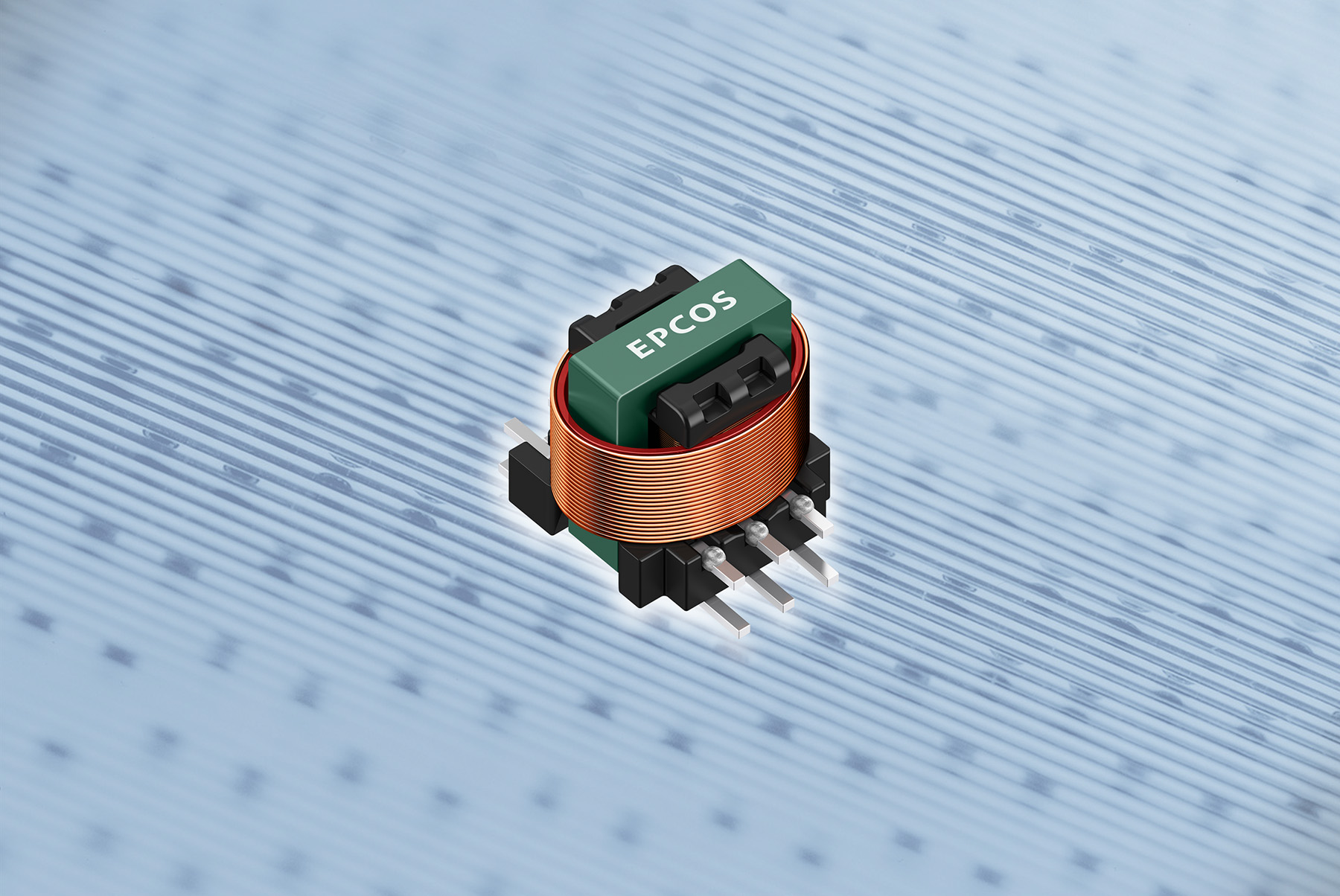

Die TDK Corporation präsentiert mit der neuen Serie B78302A* kompakte EPCOS Übertrager mit innovativen E5-Kernen für Ultraschall-Anwendungen. Sie umfasst drei Typen mit Übersetzungsverhältnissen zwischen 1:1:10,8 bis 1:1:15,3. Typenabhängig bieten die neuen Übertrager in SMD-Ausführung Induktivitätswerte zwischen 2 mH und 4 mH und eignen sich für Frequenzen von 50 kHz bis 300 kHz. Die nach AEC-Q200 qualifizierten Bauelemente haben sehr kompakte Abmessungen von nur 8,1 x 7,0 x 7,0 mm³ und sind zur besseren Störunterdrückung durch eine Gegenwicklung geschirmt. Der zulässige Temperaturbereich liegt zwischen -40 °C und +125 °C.
Die Übertrager dienen in Ultraschall-Anwendungen zur optimalen Impedanzanpassung zwischen dem Treiber-IC und dem Ultraschall-Sender beziehungsweise -Empfänger. Typische Anwendungen sind Einparkhilfen, Industrieroboter, Drohnen und Logistikroboter, Automated Guided Vehicles (AGV) sowie Systeme zur Füllstandsmessung.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Einparkhilfen
- Industrieroboter
- Drohnen und Logistikroboter
- AGV
- Systeme zur Füllstandsmessung
Haupteigenschaften und -vorteile
- Sehr kompakte Abmessungen von nur 8,1 x 7,0 x 7,0 mm³
- Arbeitsfrequenzen von 50 kHz bis 300 kHz
- Zulässiger Temperaturbereich von -40 °C bis +125 °C
- Qualifiziert nach AEC-Q200
Weitere Informationen über die Produkte finden Sie unter https://www.tdk-electronics.tdk.com/de/transformers_automotive.
