Keramik-Vielschichtkondensatoren
22. Januar 2025
TDK bietet 10-nF-MLCCs für 1250 V mit C0G-Charakteristik in der Baugröße 3225 für Automotive- und professionelle Anwendungen
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3349102/ratio4x3/210/158/1210966d6645f47cfff2cca23c289ff2/445CB7A4B4A3D5AA7B4AB06E951E61D5/bild-teaser-grau-de.jpg","992":"/resource/image/3349102/ratio4x3/992/744/1210966d6645f47cfff2cca23c289ff2/B089EE3EE2D128DF3FE9825D93288580/bild-teaser-grau-de.jpg","333":"/resource/image/3349102/ratio4x3/333/250/1210966d6645f47cfff2cca23c289ff2/13DD3E735759D42BB09F18C1E2B1E0E7/bild-teaser-grau-de.jpg","445":"/resource/image/3349102/ratio4x3/445/334/1210966d6645f47cfff2cca23c289ff2/7C57E6A9830B286364FDBC7B169374F2/bild-teaser-grau-de.jpg","290":"/resource/image/3349102/ratio4x3/290/218/1210966d6645f47cfff2cca23c289ff2/BFD4B78656DF3631F10BC340CF21A684/bild-teaser-grau-de.jpg"}})
Für platzsparende Designs und eine geringere Anzahl an Bauelementen
Qualifiziert nach AEC-Q200

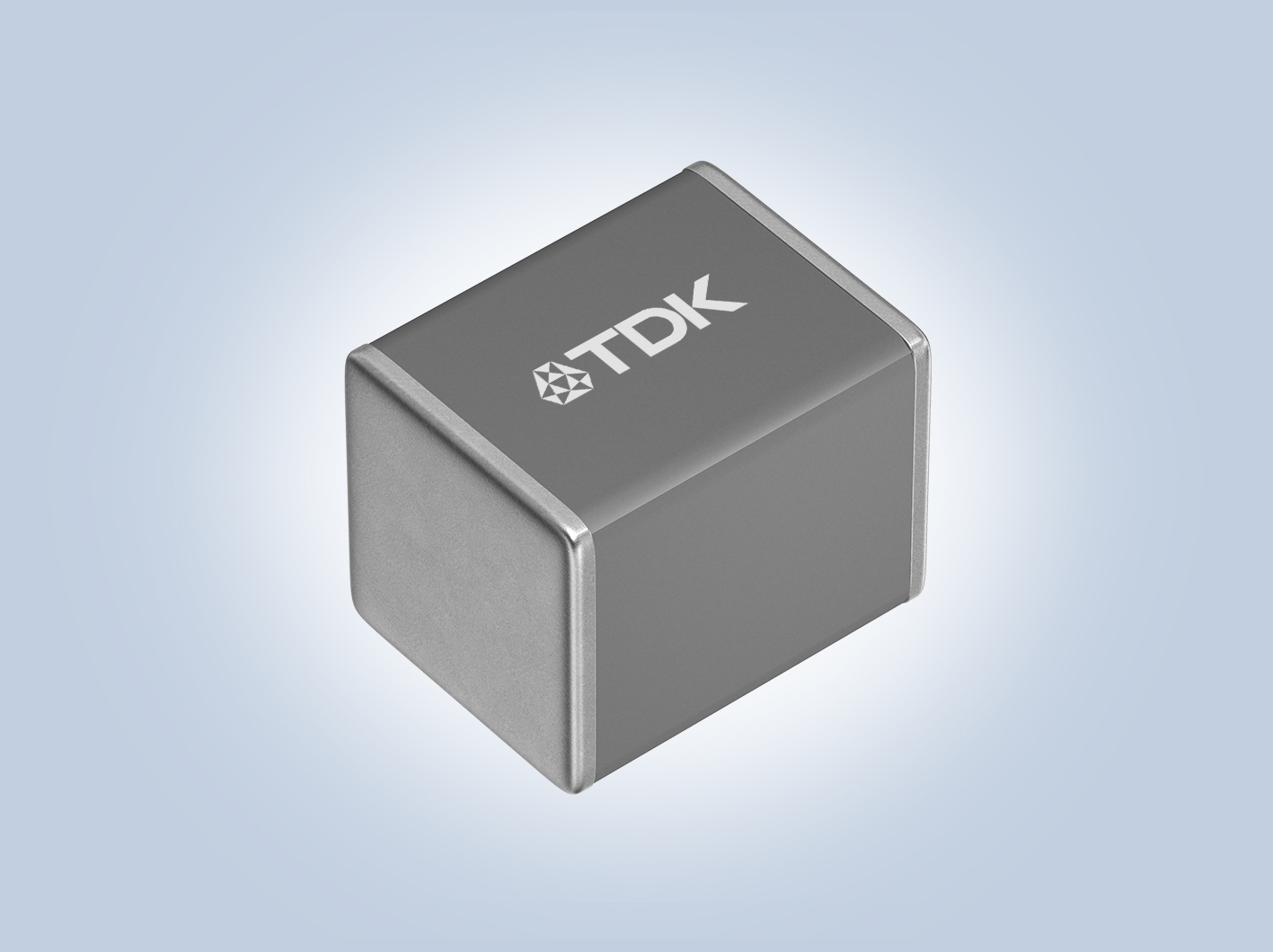

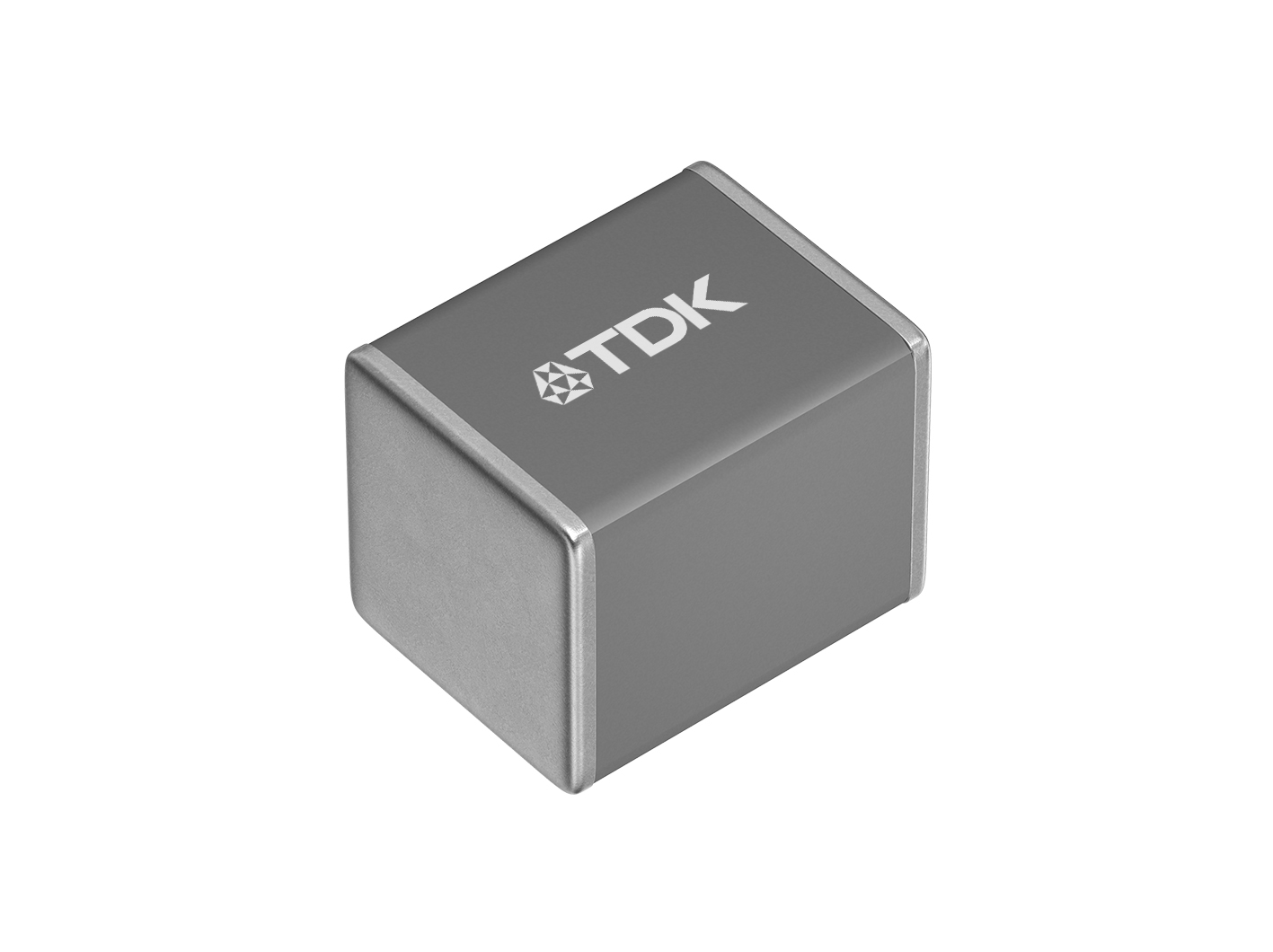

Die TDK Corporation hat ihre Keramik-Vielschichtkondensatoren (MLCCs) der CGA-Serie für den Automobilbereich und der C-Serie für den professionellen Einsatz auf 10 nF bei 1250 V in der Baugröße 3225 (3,2 x 2,5 x 2,5 mm – L x B x H) mit der Charakteristik C0G (Klasse-I-Dielektrikum) erweitert. Dies ist die branchenweit höchste Kapazität* für ein Produkt mit dieser Nennspannung in dieser Baugröße und dieser Temperaturcharakteristik. Die Serienfertigung der Produktreihe begann im Dezember 2024.
Immer öfter kommen Schaltungstopologien mit Siliziumkarbid-MOSFETs (SiC) zum Einsatz, die hohen Temperaturen und hohen Spannungen standhalten können. Außerdem arbeiten immer mehr Schaltkreise mit höheren Spannungen und höheren Strömen, um die Ladezeit von Elektrofahrzeugen zu verkürzen. Dadurch steigt die Nachfrage nach hochspannungsfesten Resonanz- und Snubber-Kondensatoren.
Produkte mit C0G-Charakteristik ändern ihre Kapazität nur geringfügig über Temperatur und Spannung, wodurch sie sich für solche Anwendungen anbieten. Durch die Optimierung von Produkt- und Prozessdesign sind diese MLCCs hochspannungsfest. Das bedeutet, dass sie sich für Hochspannungsschaltungen nutzen lassen und sich die Anzahl der in Serie geschalteten Bauelemente reduzieren lässt. Dadurch sparen sie Platz auf der Leiterplatte. Im Vergleich zu den bisherigen Produkten von TDK erzeugen sie außerdem weniger Wärme.
* Quelle: TDK, Stand: Januar 2025
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Resonanz-Kondensatoren
- Snubber-Kondensatoren
Haupteigenschaften und -vorteile
- C0G-Charakteristik mit sehr geringen Änderungen der Kapazität über Temperatur und Spannung
- Platzsparende Designs und Reduzierung der Anzahl der Bauelemente, da die Produkte in der Größe 3225 einer Spannung von bis zu 1250 V standhalten können
- Hohe Zuverlässigkeit, qualifiziert nach AEC-Q200 (CGA-Serie)
Kenndaten
| Typ | Abmessungen [mm] (L x B x H) | Temperatur- verhalten | Nennspannung [V] | Kapazität [nF] | Toleranz der Kapazität [%] |
|---|---|---|---|---|---|
| 3,2 x 2,5 x 2,5 | C0G | 1250 | 10 | ±2 | |
±5 | |||||
±2 | |||||
±5 |
Weitere Informationen über die Produkte finden Sie unter
CGA-Serie: https://product.tdk.com/system/files/dam/doc/product/capacitor/ceramic/mlcc/catalog/mlcc_automotive_highvoltage_en.pdf
C-Serie: https://product.tdk.com/system/files/dam/doc/product/capacitor/ceramic/mlcc/catalog/mlcc_commercial_highvoltage_en.pdf
Einen Artikel, in dem die Produkteigenschaften und -anwendungen eingehend beschrieben werden, finden Sie nachstehend: https://product.tdk.com/de/techlibrary/solutionguide/mlcc-c0g-resonantcircuit.html
