12. Mai 2015
Stromsensoren: Serienerweiterung bei aufrastbaren AC-Stromsensoren
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/1273206/ratio4x3/210/158/b7ff218ce02b69f48efd7f3b3a95d004/29E9E387CCC9A6C10095DBFABDD56449/bild-teaser-de.png","992":"/resource/image/1273206/ratio4x3/992/744/b7ff218ce02b69f48efd7f3b3a95d004/EAA2F634B642247A81C7331E6AFB16C8/bild-teaser-de.png","333":"/resource/image/1273206/ratio4x3/333/250/b7ff218ce02b69f48efd7f3b3a95d004/B263AF36A405C512559FEDE9088B2A3D/bild-teaser-de.png","445":"/resource/image/1273206/ratio4x3/445/334/b7ff218ce02b69f48efd7f3b3a95d004/8B316918EEA06C2432A365248F56821E/bild-teaser-de.png","290":"/resource/image/1273206/ratio4x3/290/218/b7ff218ce02b69f48efd7f3b3a95d004/545C12755D353999DF824F97AC89291D/bild-teaser-de.png"}})

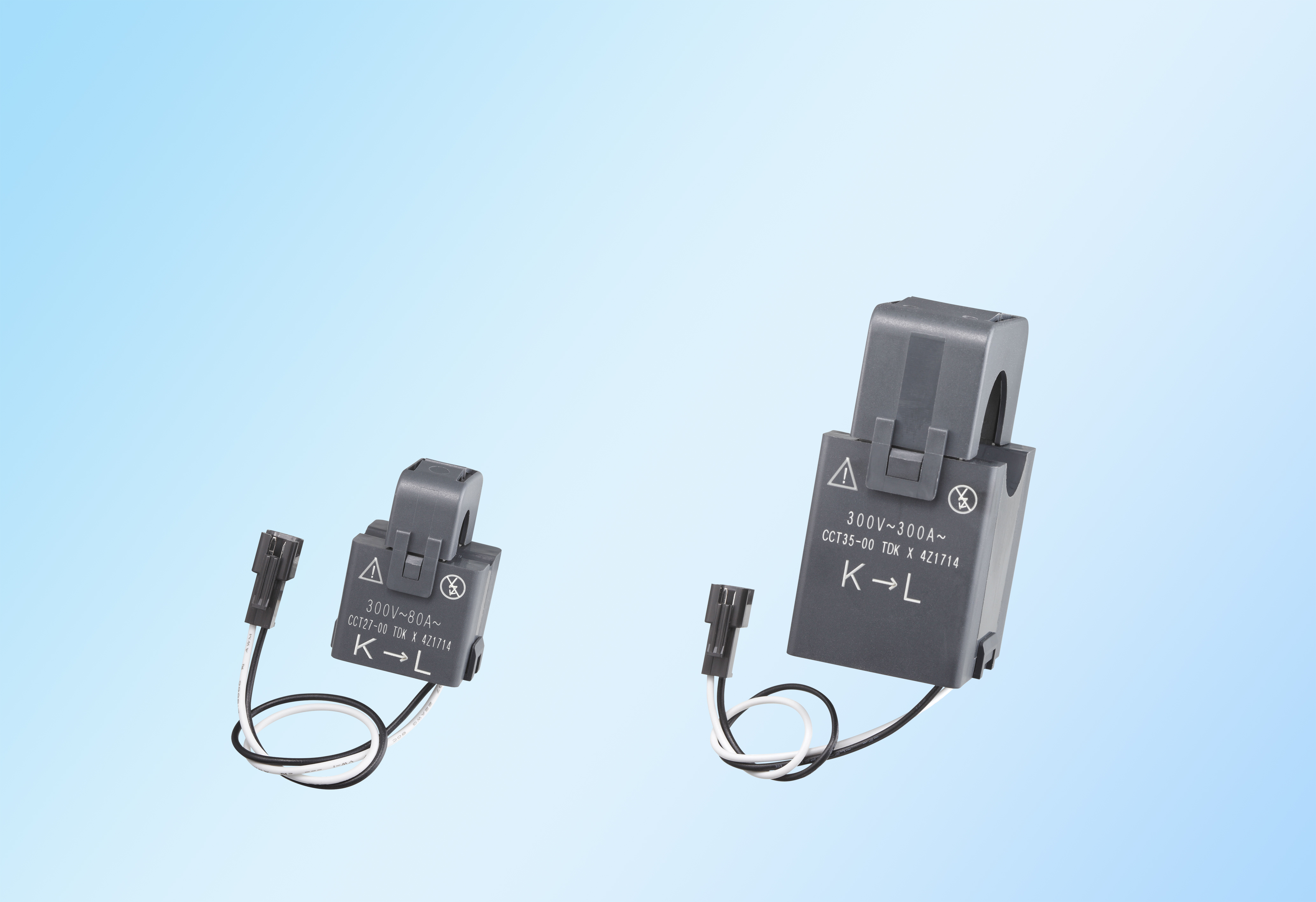

Die TDK Corporation hat ihre CCT-Serie von aufrastbaren AC-Stromsensoren um zwei neue Typen für Ströme von 300 A und 80 A erweitert. Die Sensoren eignen sich für den Einbau in Schaltschränke von Energieverteilungssystemen. Mit einem Strom-Übersetzungsverhältnis von 3000:1 liegt der maximale Ausgangsstrom bei 100 mA (300-A-Typ) beziehungsweise bei 26,6 mA (80-A-Typ). Die Sensoren verfügen über einen integrierten Überspannungsschutz zur Unterdrückung von Spannungsspitzen, die auftreten können, wenn der Ausgang im Leerlauf betrieben wird.
Der 300-A-Typ hat einen inneren Durchmesser von 24 mm und eignet sich für Hochstrom-Anwendungen in Energiemanagement-Systemen von großen Gebäuden, Fertigungsanlagen und Warenhäusern. Erreicht werden die hohen Nennströme durch eine besondere Formgebung sowie mit einem sehr leistungsfähigen Ferritmaterial, das speziell für Stromsensoren entwickelt wurde. Der 80-A-Typ mit einem innerer Durchmesser von 10 mm wird aus demselben Material gefertigt wie die bereits eingeführten 30-A- und 100-A-Typen.
Dank des Aufrast-Designs können die Stromsensoren der CCT-Serie schnell und einfach auch in bereits aufgebauten Schaltschränken montiert werden. Die Serienfertigung der neuen Typen wird in Kürze beginnen.
Hauptanwendungsgebiete
- Schaltschränke von Energiemanagement-Systemen von großen Gebäuden, Fertigungsanlagen oder Warenhäusern
Haupteigenschaften und -vorteile
- Schnelle und einfache Montage auch in bereits aufgebauten Schaltschränken
- Integrierter Überspannungsschutz zur Unterdrückung von Spannungsspitzen im Leerlauf
- Automatisierter Wickel- und Lötprozess für gleichbleibend hohe Qualität
Kenndaten
| Typ | Max. Strom [ARMS] * | Max. Ausgangs- strom [mA] ±1% * | Widerstand Sekundärwicklung [Ω] | |
|---|---|---|---|---|
| CCT261631-30-06 | 30 | 10 | 492 | |
| CCT272440-80-10 | NEU | 80 | 26,6 | 352 |
| CCT323047-100-16 | 100 | 33,3 | 285 | |
| CCT354571-300-24 | NEU | 300 | 100 | 103 |
* 50/60 Hz
Weitere Informationen über die Produkte finden Sie unter http://product.tdk.com/en/catalog/datasheets/sensor_current_cct_en.pdf.
