21. April 2015
Folien-Kondensatoren: Feuchtigkeitsresistente X2-Entstörkondensatoren
- Stabile Kapazitätswerte auch bei sehr hoher Luftfeuchte
- Hervorragende Selbstheilungseigenschaften
- Hohe Betriebstemperatur von bis zu +110 °C

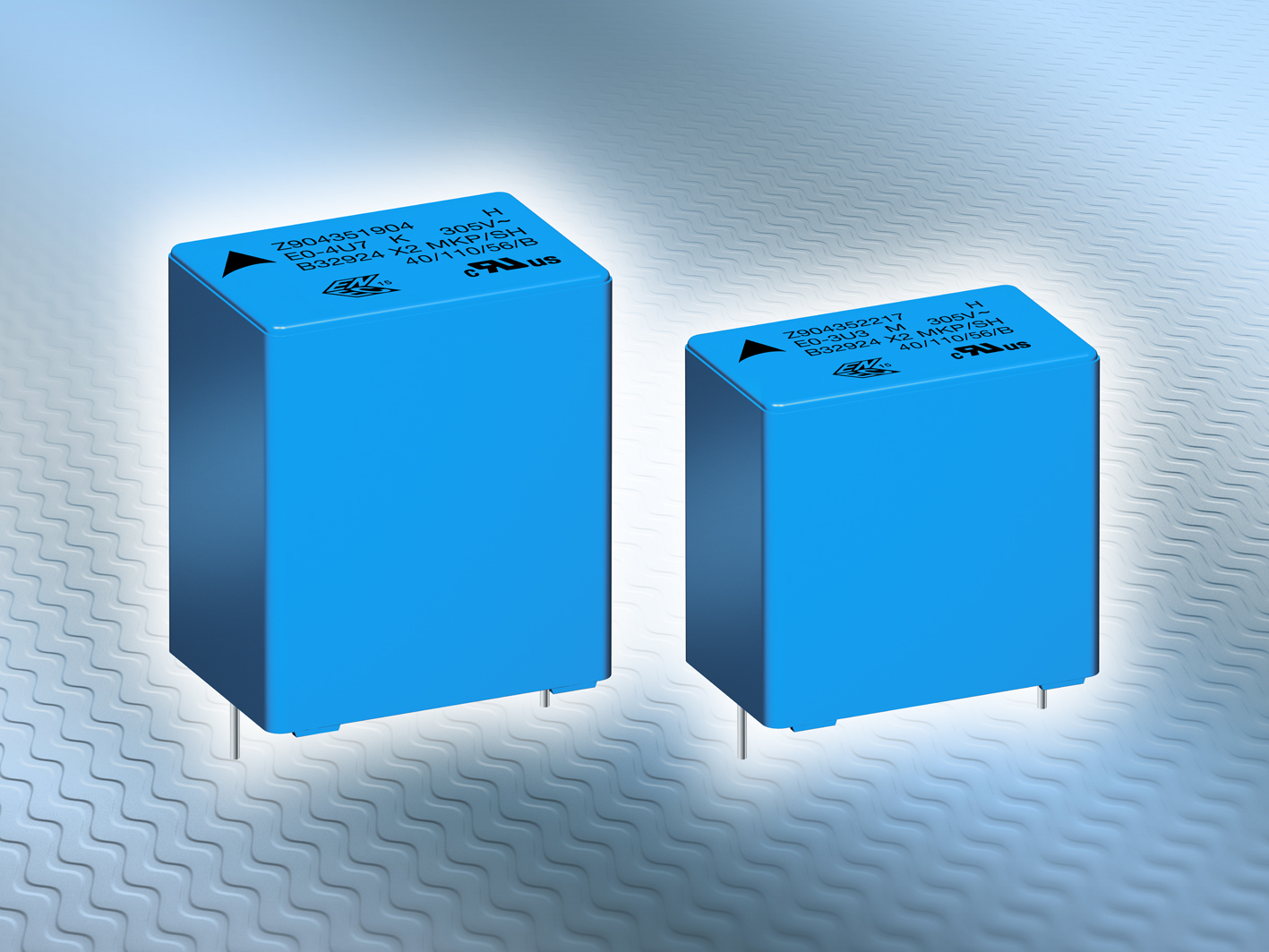

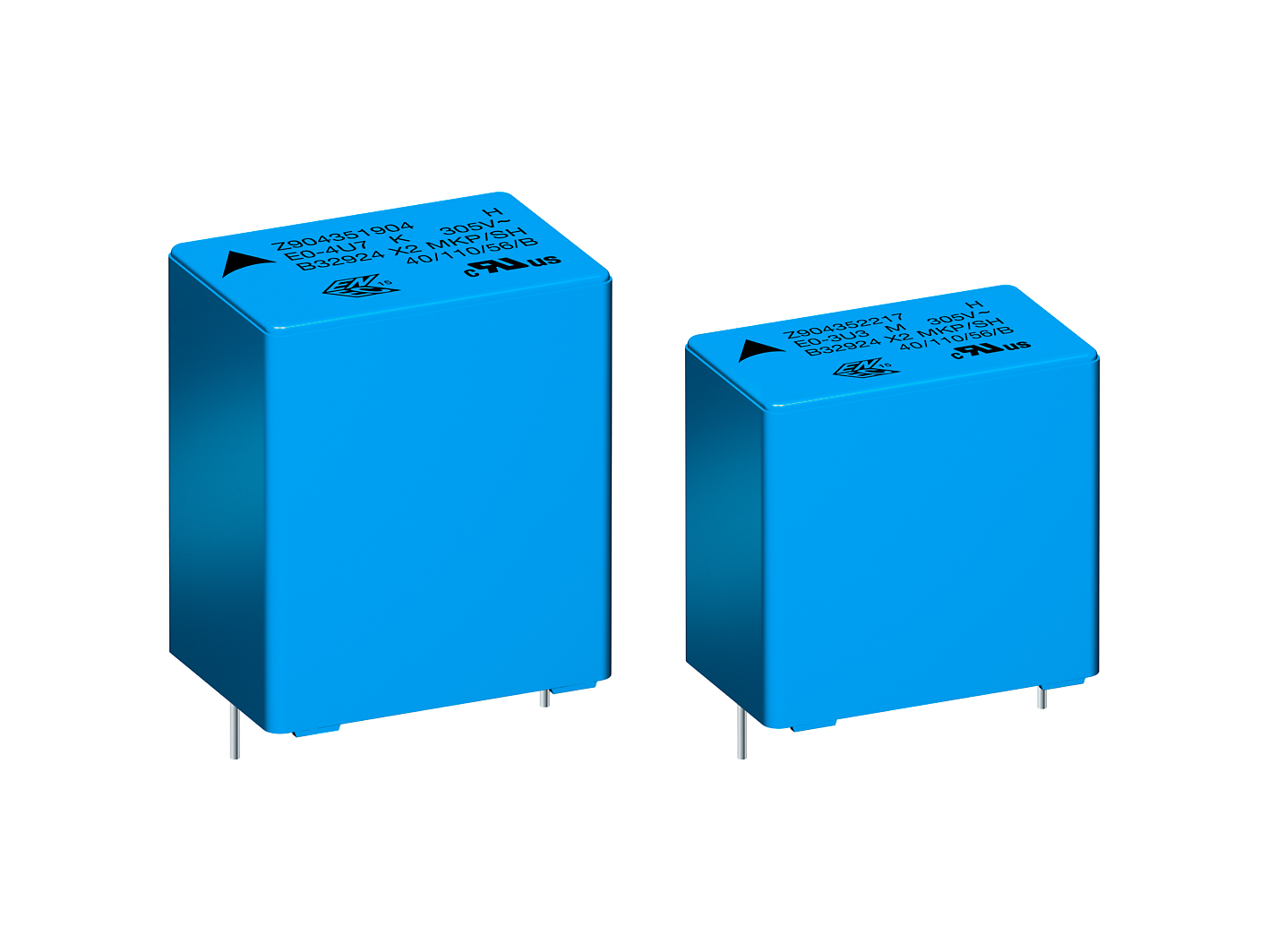

Die TDK Corporation präsentiert eine neue Serie von EPCOS X2-Entstörkondensatoren, die selbst bei sehr hoher Luftfeuchte stabile Kapazitätswerte bieten. Die Serie B3292*H/J* für Betriebsspannungen von bis zu 305 V AC umfasst Typen mit einer Nennkapazität von 0,1 µF bis 15 µF, einem Rastermaß von 15 mm bis 37,5 mm sowie einem Betriebstemperaturbereich von -40 °C bis +110 °C. Zudem sind die Kondensatoren mit einer metallisierten Kunststofffolie aus Polypropylen (MKP) als Dielektrikum ausgestattet, woraus sich hervorragende Selbstheilungseigenschaften ergeben. Diese bewirken, dass mögliche Fehlerstellen beim Auftreten von Überspannungen weggebrannt werden.
Die robusten Kondensatoren funktionieren selbst unter sehr anspruchsvollen Umgebungsbedingungen zuverlässig und erfüllen mühelos die Anforderungen des Feuchte-Wärme-Tests. Das heißt, dass sich ihr Kapazitätswert bei einer Testdauer von mindestens 1000 Stunden, einer Temperatur von 85 °C, einer relativen Luftfeuchte von 85 Prozent und einer Spannung von 240 V AC um nicht mehr als 10 Prozent ändert. Damit eignen sich die neuen X2-Kondensatoren bestens für Anwendungen unter rauen Umgebungsbedingungen, etwa in kapazitiven Stromversorgungen von Stromzählern, die außerhalb von Gebäuden installiert sind, oder für netzparallele („Across-the-Line“) Anwendungen in der Industrie.
Glossar
- X2-Kondensatoren: Kondensatoren der Sicherheitsklasse II, die verwendet werden, um elektromagnetische Störungen (EMI) zu unterdrücken und in netzparallelen Anwendungen (X) vor einem elektrischen Schlag schützen.
Hauptanwendungsgebiete
- Kapazitive Stromversorgungen von im Freien installierten Stromzählern
- Netzparallele („Across-the-Line“) Industrieanwendungen
Haupteigenschaften und -vorteile
- Stabile Kapazitätswerte auch bei sehr hoher Luftfeuchte
- Hervorragende Selbstheilungseigenschaften
- Hohe Betriebstemperatur von bis zu +110 °C
Kenndaten
Typ | Rastermaß [mm] | Nennkapazität [μF] | Nennspannung [V AC] * | Betriebstemperatur [°C] |
---|---|---|---|---|
B32922H/J* | 15,0 | 0,1 bis 0,47 | 305 | -40 to +110 |
B32923H/J* | 22,5 | 0,22 bis 2,2 | 305 | -40 to +110 |
B32924H/J* | 27,5 | 0,68 bis 4,7 | 305 | -40 to +110 |
B32926H/J* | 37,5 | 2,2 bis 15 | 305 | -40 to +110 |
* IEC 60384-14
Weitere Informationen über die Produkte finden Sie unter www.epcos.de/emi_capacitors
