Drucksensoren: Hochpräzise TDK Low-Profile-Sensoren für die Medizintechnik

 Bild_Teaser_de

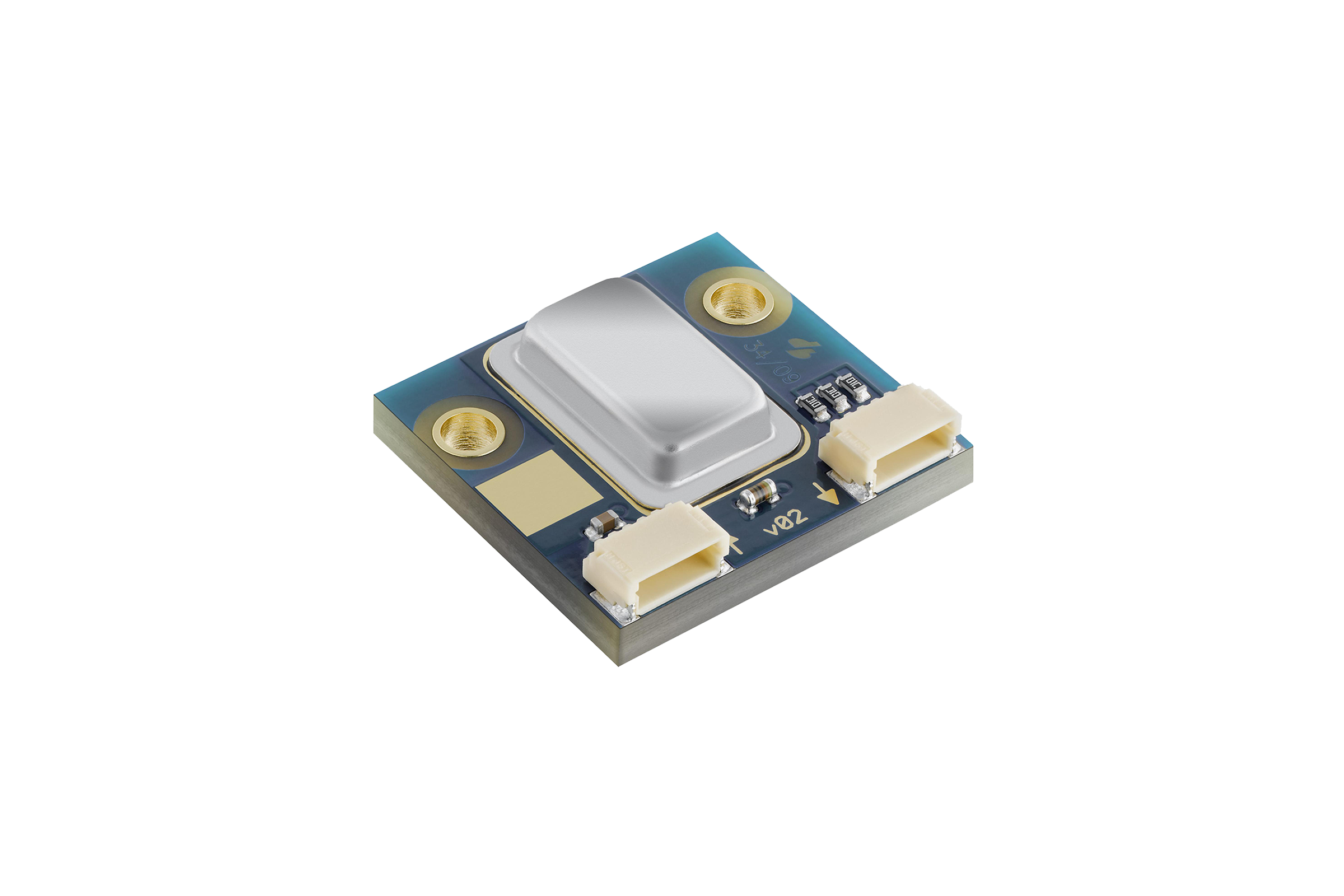

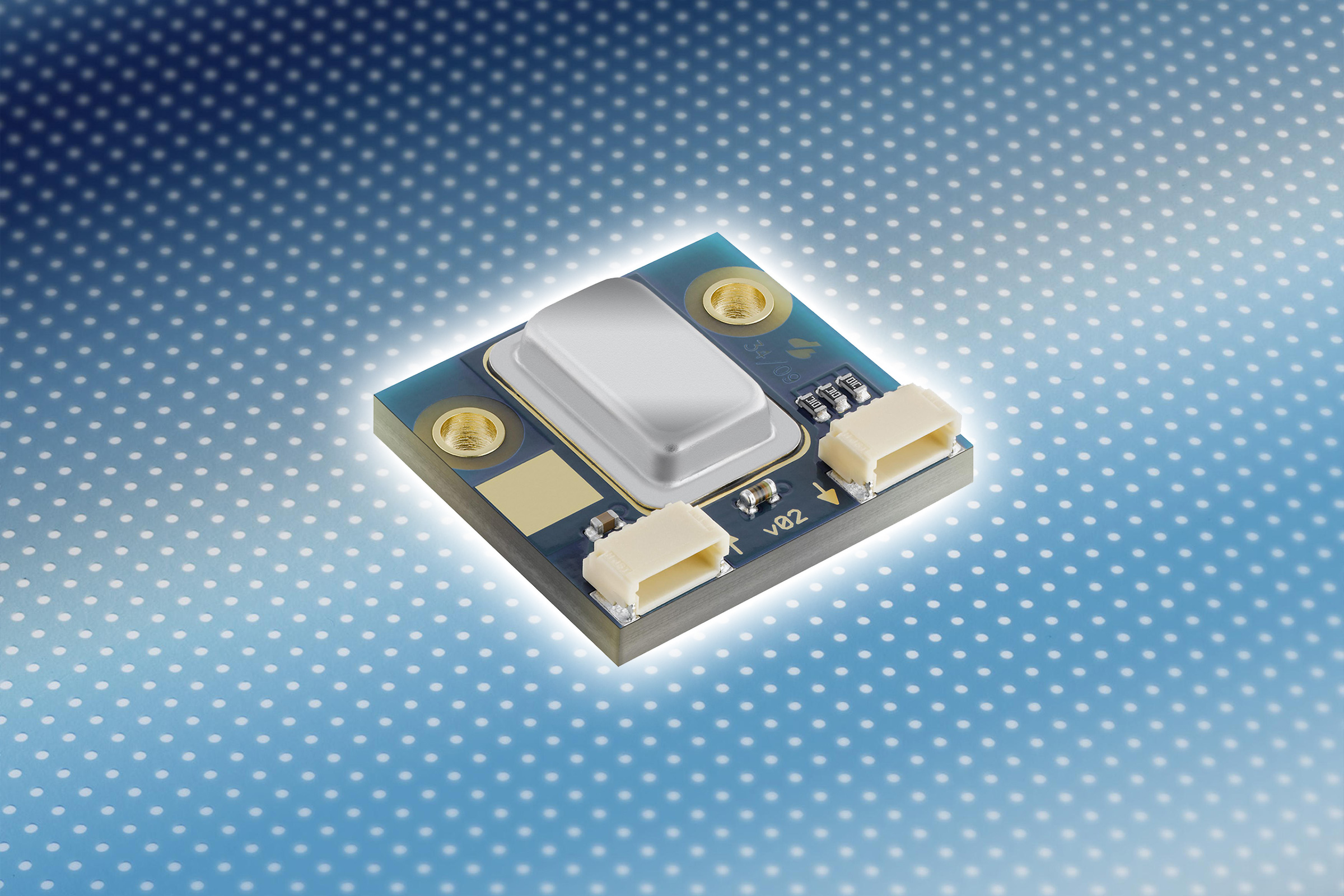

Die TDK Corporation präsentiert eine neue Serie hochpräziser Differenzdrucksensoren, die als Flachbaugruppen ausgeführt sind (Bestellnummer B58621V*). Sie sind für Messbereiche von 16 mbar FS (Fullscale), 100 mbar und 7 bar bei einer hohen absoluten Genauigkeit von bis zu ±1 Prozent FS zwischen -20 °C bis +70 °C ausgelegt.

Auf einem Footprint von nur 24 x 26 mm2 sind sowohl die Druckanschlüsse als auch Durchführungen für eine einfache und wartungsfreundliche Schraubmontage sowie zwei Steckverbinder zur einfachen Realisierung von Daisy Chain Systemen untergebracht. Die integrierte SPI Schnittstelle (Serial Peripheral Interface) macht eine Einbindung in digitale Anwendungen sehr einfach.

Die Entwicklung und Fertigung der Sensoren ist nach EN ISO 13485 für den Einsatz in Medizingeräten zertifiziert. Eine genaue Messung des Druckabfalls in Strömungsleitungen ermöglicht die Bestimmung der Durchflussmengen in Beatmungsgeräten. Außerdem eignen sich die Sensoren zur Überwachung von Filtern und Gasbeimischungen. Durch die extrem geringe Bauhöhe von nur 6 mm ist die Flachbaugruppe auch besonders gut für mobile Beatmungsgeräte geeignet.

Hauptanwendungsgebiete

  • Stationäre und mobile Beatmungsgeräte
  • Überwachung von Filtern und Gasbeimischungen

Haupteigenschaften und -vorteile

  • Messbereiche von 16 mbar bis 7 bar
  • Hohe Genauigkeit von bis zu ±1 Prozent FS
  • Extrem geringe Bauhöhe von nur 6 mm
  • Produktionsstätte zertifiziert nach EN ISO 13485

Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/pressure_sensor_transmitters.
