Induktivitäten
30. August 2022
TDK bietet Multilayer-Induktivitäten für steigende PoC-Anforderungen in Automotive-Applikationen
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3106072/ratio4x3/210/158/c9cbb7b80b045331faf5e095eba2f4b4/7E5E9367920C89E96691C22B4F5E94A1/bild-teaser-grau-de.png","333":"/resource/image/3106072/ratio4x3/333/250/c9cbb7b80b045331faf5e095eba2f4b4/93C593D178708502FE87F24DBC88471A/bild-teaser-grau-de.png","576":"/resource/image/3106072/ratio4x3/576/0/c9cbb7b80b045331faf5e095eba2f4b4/F31FFE6161B9E954C296FB439F9D746C/bild-teaser-grau-de.png","445":"/resource/image/3106072/ratio4x3/445/334/c9cbb7b80b045331faf5e095eba2f4b4/0B51479B91D417338B7B6AA661745F2E/bild-teaser-grau-de.png","290":"/resource/image/3106072/ratio4x3/290/218/c9cbb7b80b045331faf5e095eba2f4b4/C6F6A954E6F7DF4C19E093D5FBAADE6C/bild-teaser-grau-de.png"}})
- Neues Angebot an Induktivitäten bietet hohe Impedanz über einen breiten Frequenzbereich
- Signifikante Reduzierung von Impedanzschwankungen im Vergleich zu Konkurrenzprodukten für eine effizientere Leistungsübertragung
- Kompakter Formfaktor spart wertvollen Platz

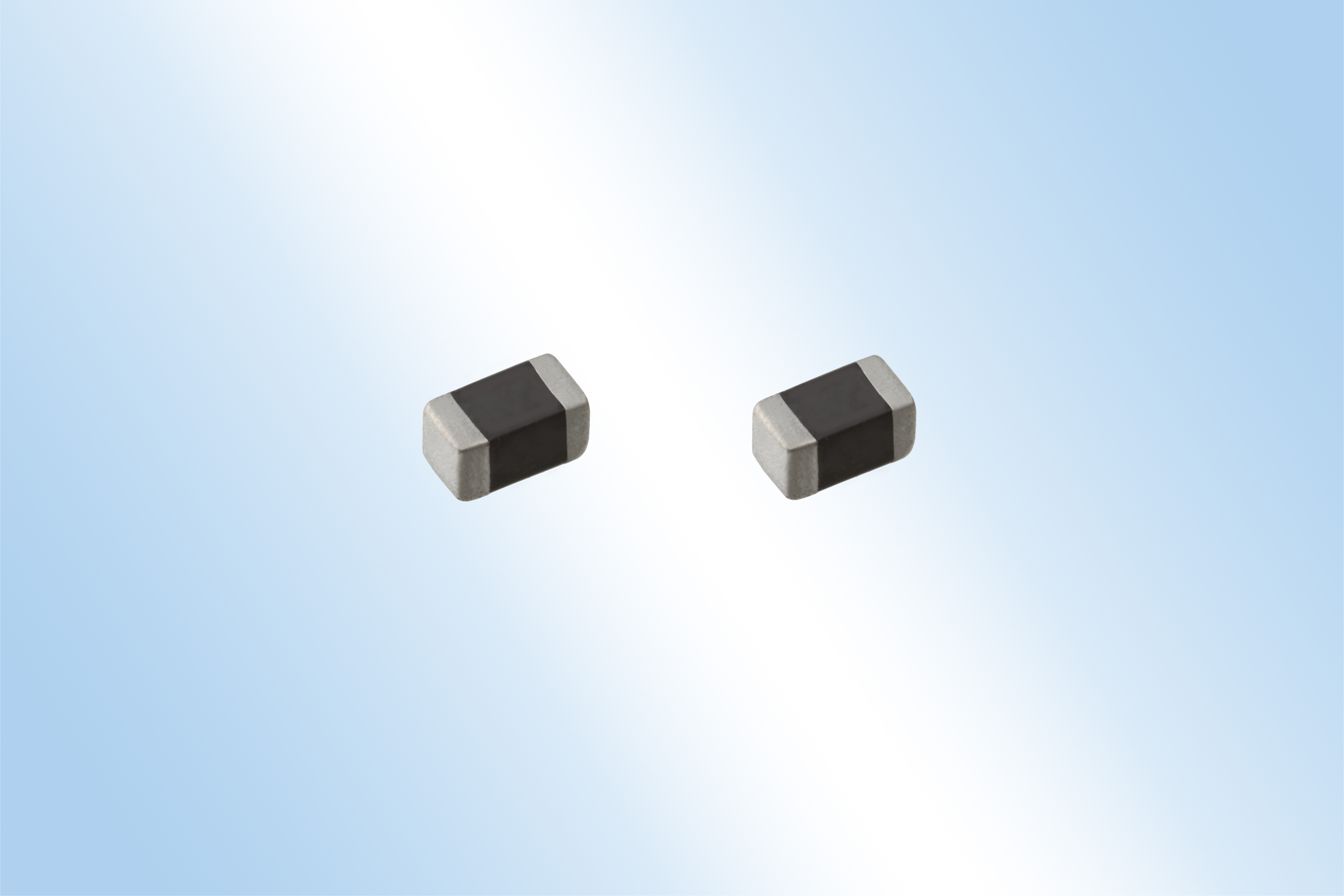

Die TDK Corporation bietet neue kompakten Multilayer-Induktivitäten der Serie MLJ1608WG für PoC-Implementierungen (Power over Coax) in Automotive-Applikationen. Die Serienfertigung begann im August 2022.

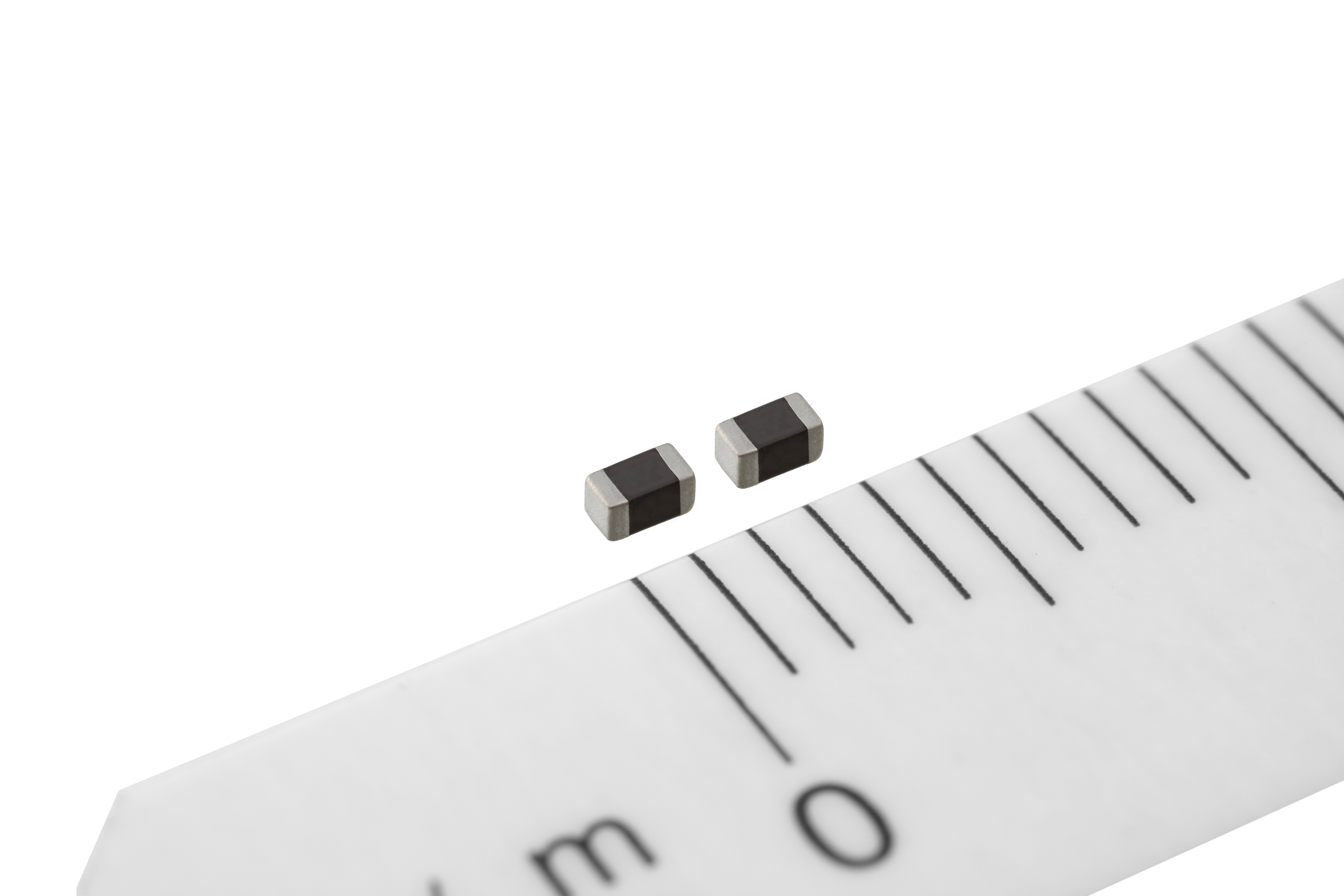

Die Induktivitäten erreichen eine maximale Impedanz von 2500 Ω und behalten Impedanzwerte von 1000 Ω über einen Frequenzbereich von 300 MHz bis 2 GHz bei. Während die Impedanz-Charakteristiken herkömmlicher Multilayer-Induktivitäten je nach Stromstärke erheblich variieren und keine ausreichende Impedanz aufweisen, bietet die Serie MLJ1608WG weitaus geringere Schwankungen. Trotz der kompakten Baugröße von 1,6 x 0,8 x 0,8 mm (LxBxH) wird ein hoher Nennstrom von 500 mA erzielt. Dadurch werden Impedanzschwankungen bei der Stromübertragung erheblich reduziert. Die Bauelemente können bei Temperaturen von bis zu 125 °C mit einem Strom von 400 mA betrieben werden.
Mit der weit verbreiteten Einführung fortschrittlicher Fahrerassistenzsysteme (ADAS) hat sich die Leistung von Fahrzeugkameras enorm verbessert. Infolgedessen steigen die Anforderungen an schnellere und leistungsfähigere Schnittstellen. Automotive-Kamerasysteme mit LVDS-Übertragung verfolgen einen PoC-Ansatz, bei dem Daten und Stromversorgung über ein einziges Koaxialkabel laufen.
Da PoC sowohl Daten als auch Strom überträgt, wird die Anzahl der erforderlichen Kabelbäume reduziert. Dies trägt zur Gewichtsreduzierung und Platzersparnis in Fahrzeugen bei. Um in einem PoC-Schaltkreis die Daten von der Stromversorgung zu trennen, ist eine effektive Filterung erforderlich. Diese besteht in der Regel aus 2 bis 4 Induktivitäten. Die dabei verwendeten Induktivitäten müssen hohe Impedanzwerte für Wechselstromanteile von niedrigen bis zu hohen Frequenzen aufweisen. Durch das Erreichen von Impedanzwerten von 1000 Ω oder größer über einen breiten Frequenzbereich ist die neue Serie MLJ1608WG für diese Anforderungen optimiert.
TDK wird sein Produktportfolio dahingehend weiter ausbauen, dass es auch künftigen Anforderungen an eine schnelle Datenübertragung und noch größere Datenmengen für eine Vielzahl an Automotive-Anwendungen gerecht wird.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Automotive-PoC
Haupteigenschaften und -vorteile
- Hohe Impedanz über einen breiten Frequenzbereich von300 MHz bis 2 GHz
- Signifikante Reduzierung der Impedanzschwankungen bei der Stromübertragung
- Hohe Strombelastbarkeit trotz kompakter, flacher Bauform
Glossar
Power over Coax (PoC)
Übertragungstechnologie, bei der sowohl Daten als auch Energieversorgung
gleichzeitig über dasselbe Koaxialkabel bereitgestellt werden
Kenndaten
Typ | Induktivität | Gleichstromwiderstand | Gleichstromwiderstand | Nennstrom | Nennstrom |
|---|---|---|---|---|---|
MLJ1608WGCR56NTD25 | 0,56 ± 30% | 0,45 | 0,70 | 500 | 400 |
Weitere Informationen über die Produkte finden Sie unter https://product.tdk.com/system/files/dam/doc/product/inductor/inductor/smd/catalog/inductor_automotive_decoupling_mlj1608-g_ja.pdf
