フィルムコンデンサ: スナバ回路用コンデンサのラインアップ拡充

最大5.6μFまでの高い静電容量と、新たな端子形状を追加

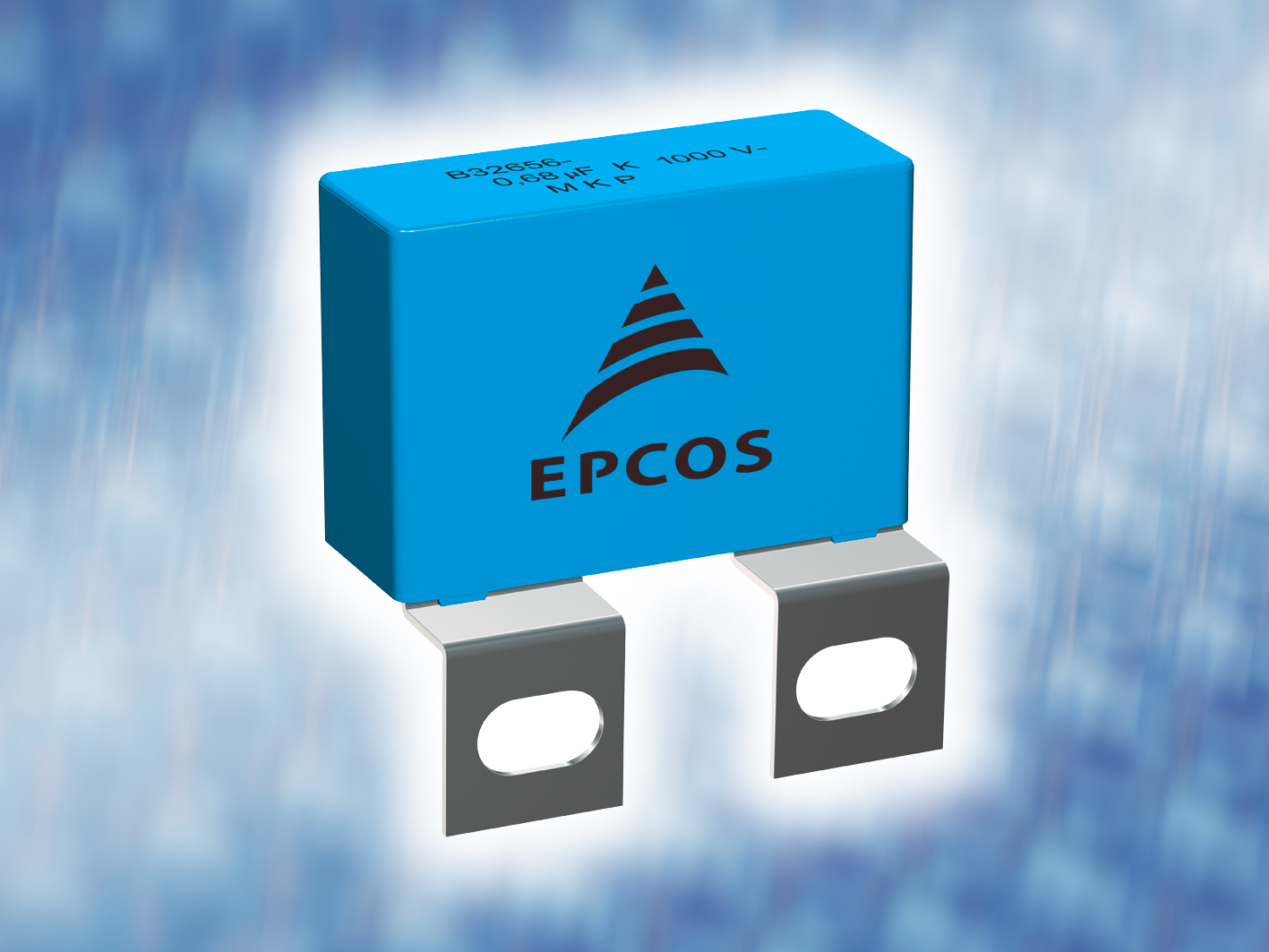

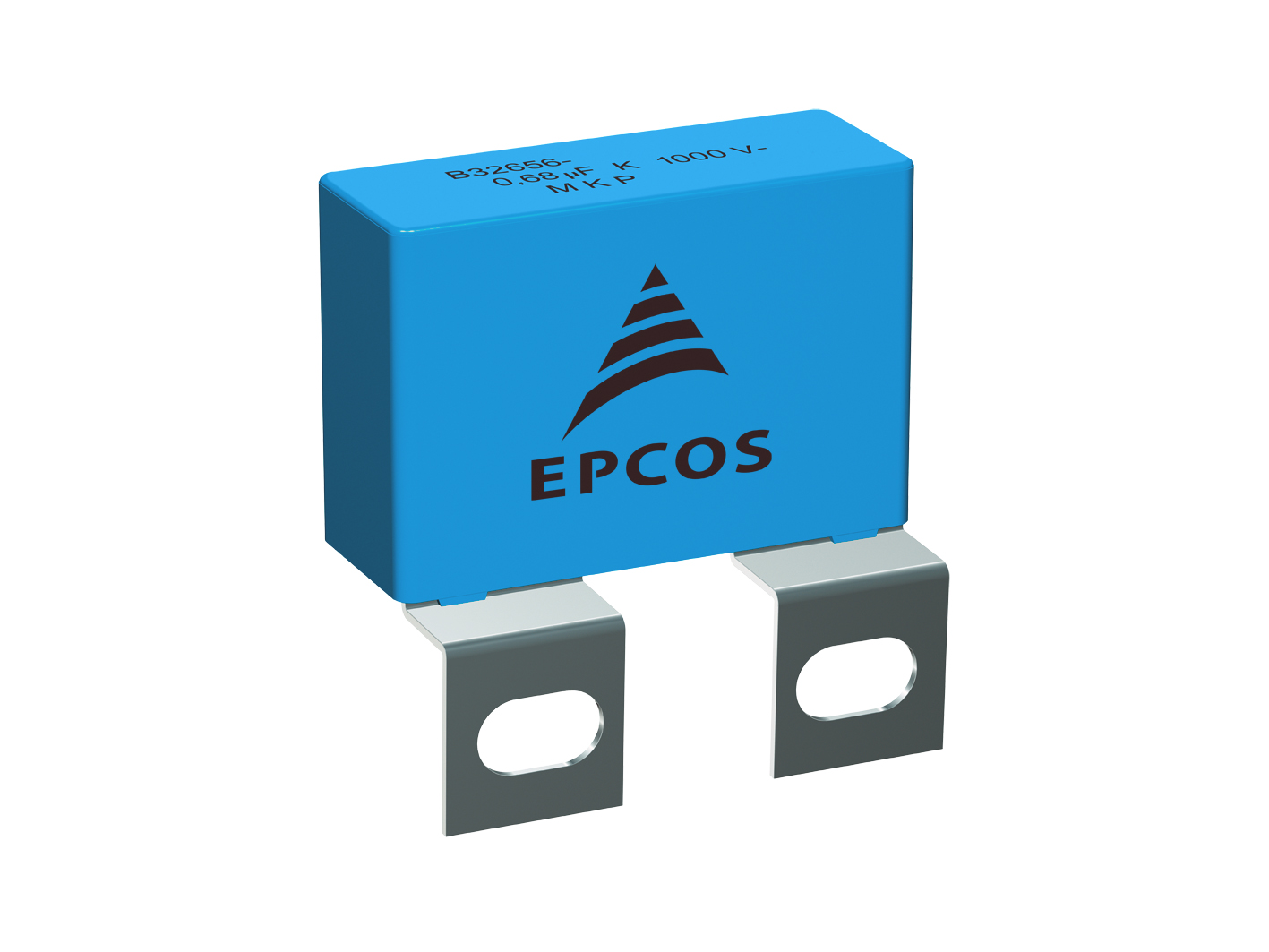

TDK株式会社（社長：上釜 健宏）は、EPCOSブランドのスナバ回路用フィルムコンデンサに新シリーズ（品名：MKP B32656S* … B32658S*）を追加し、ラインアップを大幅に拡充したことを発表します。これにより、端子形状が全部で17種類となり、さらに多くの市販IGBTモジュールで、ピーク電圧保護にご利用いただけるようになりました。

MKP B32656S* … B32658S*シリーズは、パルス電流耐性と端子接続の強度に優れ、ESL値がきわめて低いのが特長です。本シリーズには、錫メッキ銅板、穴ピッチ19.5mm～63mmの計17種類の端子形状をご用意しました。コンデンサの使用電圧範囲は850 V DC ～ 2000 V DC、静電容量範囲は68 nF ～ 5.6 µFです。また、最高110°Cの使用温度に対応しております。

用語集

• IGBT：絶縁ゲートバイポーラトランジスタ（insulated-gate bipolar transistor）の略。周波数コンバータの電力スイッチングに使用される半導体素子。

主な用途

• 周波数コンバータのIGBTモジュールをピーク電圧から保護（スナバ回路）

主な特長と利点

• 計17種類の端子形状
• 高いパルス電流耐性、最大2000 V DCの高い定格電圧
• 最大5.6 µFの高い静電容量

主な特性

製品の詳細情報は www.epcos.co.jp/film_mkp で参照できます。

お問合せは marketing.communications@epcos.com. までお送りください。
