13. März 2018
Induktivitäten: Miniaturisierte Transponderspule mit hoher Sensitivität für Reifendruck-Überwachungssysteme
- 30 Prozent weniger Flächenbedarf als der Vorgängertyp
- Hohe Sensitivität von rund 25 mV/µT trotz Miniaturisierung
- Qualifiziert nach AEC-Q200

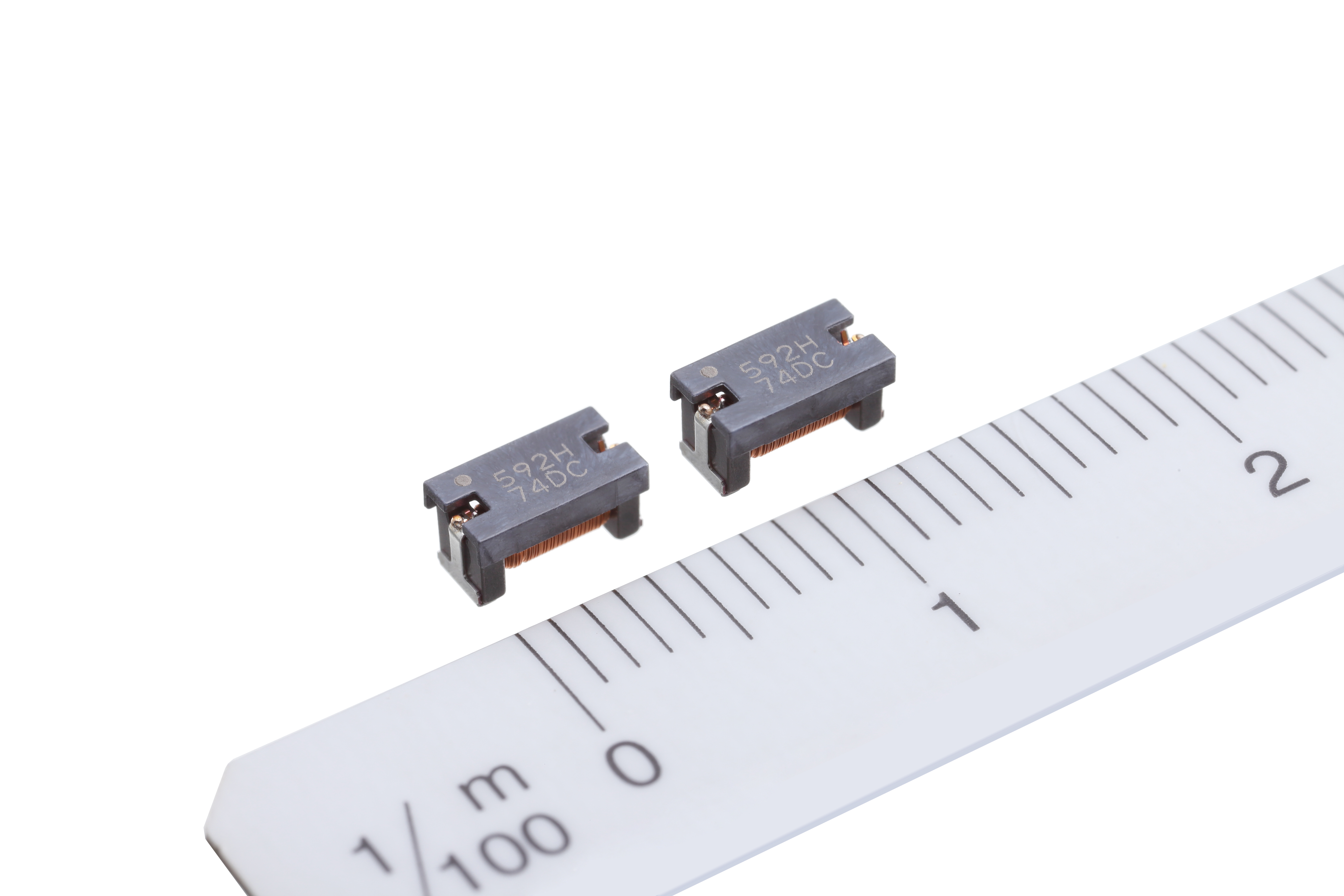

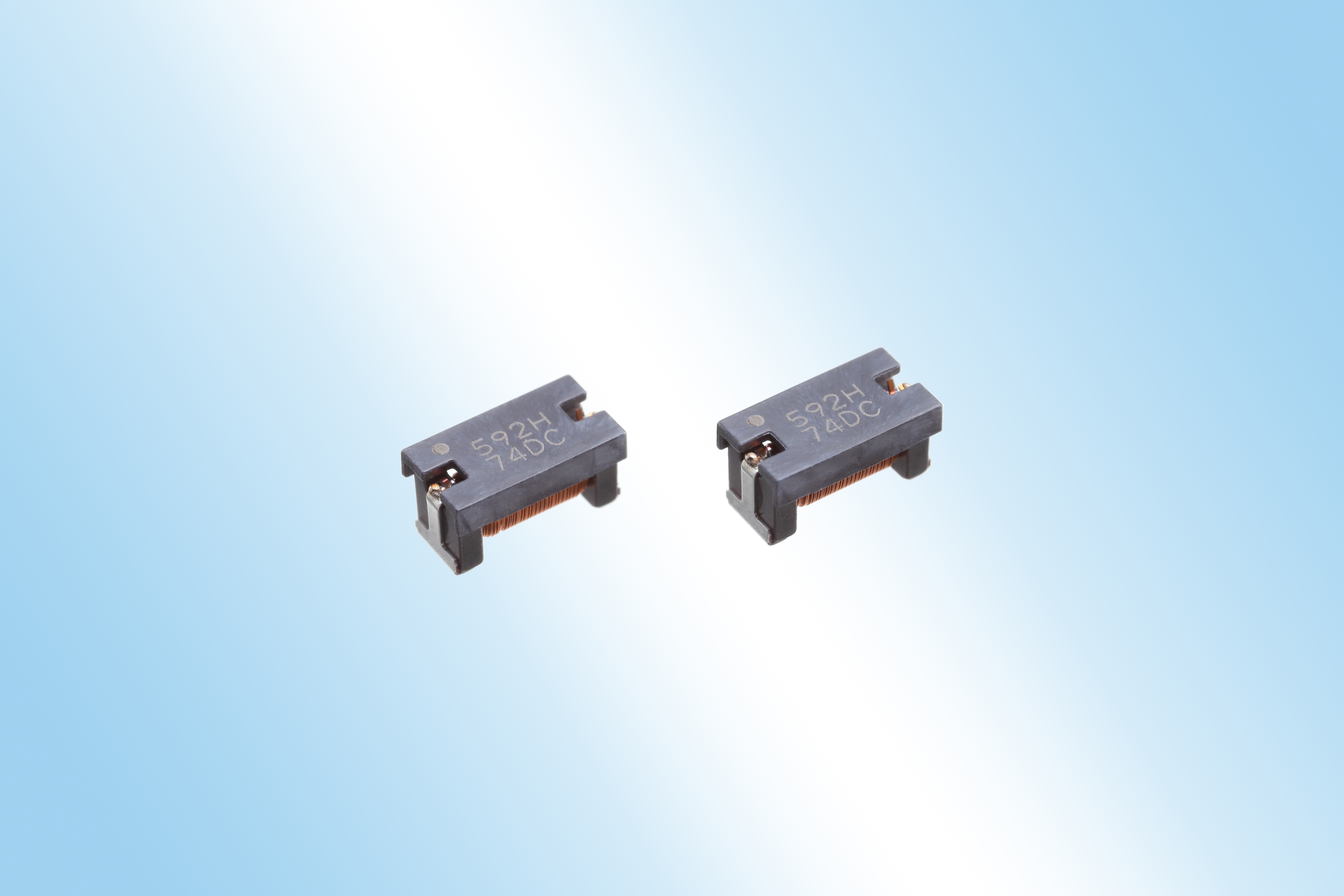

Die TDK Corporation präsentiert die miniaturisierte Automotive-Transponderspule TPLC553030-592H für Reifendruck-Überwachungssysteme, die für eine Mittenfrequenz von 125 kHz ausgelegt ist. Mit Abmessungen von nur 5,5 x 3,0 x 3,0 mm3 hat das neue Bauelement einen um 30 Prozent geringeren Flächenbedarf im Vergleich zum Vorgängertyp. Dank der optimierten Kerngeometrie und des optimierten Materials bietet die neue Transponderspule eine hohe Sensitivität von rund 25 mV/µT. Sie erlaubt die Initialisierung des Reifendruck-Überwachungssystems mit demselben Abstand wie der größere Vorgängertyp mit einer Kantenlänge von 8 mm. Die Induktivität der neuen Spule beträgt 5,89 mH bei einer Mindestgüte von 35; der Gleichstromwiderstand liegt bei 70 Ω. Das nach AEC-Q200 qualifizierte Bauelement ist RoHS-kompatibel und für einen breiten Temperaturbereich von -40 °C bis +125 °C ausgelegt.
Hauptanwendungsgebiete
- Reifendruck-Überwachungssysteme
Haupteigenschaften und -vorteile
- 30 Prozent weniger Flächenbedarf als der Vorgängertyp
- Hohe Sensitivität von rund 25 mV/µT trotz Miniaturisierung
- Qualifiziert nach AEC-Q200
Kenndaten
Typ | Abmessungen [mm] | Induktivität [mH] | Q @125 kHz | DC-Widerstand [Ω] |
---|---|---|---|---|
TPLC553030-592H | 5,5 x 3,0 x 3,0 | 5,89 ±3% | 35 (min.) | 70 (max.) |
Weitere Informationen über die Produkte finden Sie unter
https://product.tdk.com/info/en/catalog/datasheets/transpondercoil_automotive_tplc55_en.pdf keyboard_arrow_right
