EMV-Bauelemente: TDK bietet miniaturisierte, hochleistungsfähige Dünnfilm-Gleichtaktfilter für mobile Geräte

 Bild_Teaser_de
  • Neue Produkte der Serie bieten hohe Dämpfung und schnelle Signalübertragung
  • Dünnfilm-Technologie ermöglicht eine um 58 Prozent kleinere Grundfläche und ein um 56 Prozent geringeres Gewicht als bei bisherigen Produkten

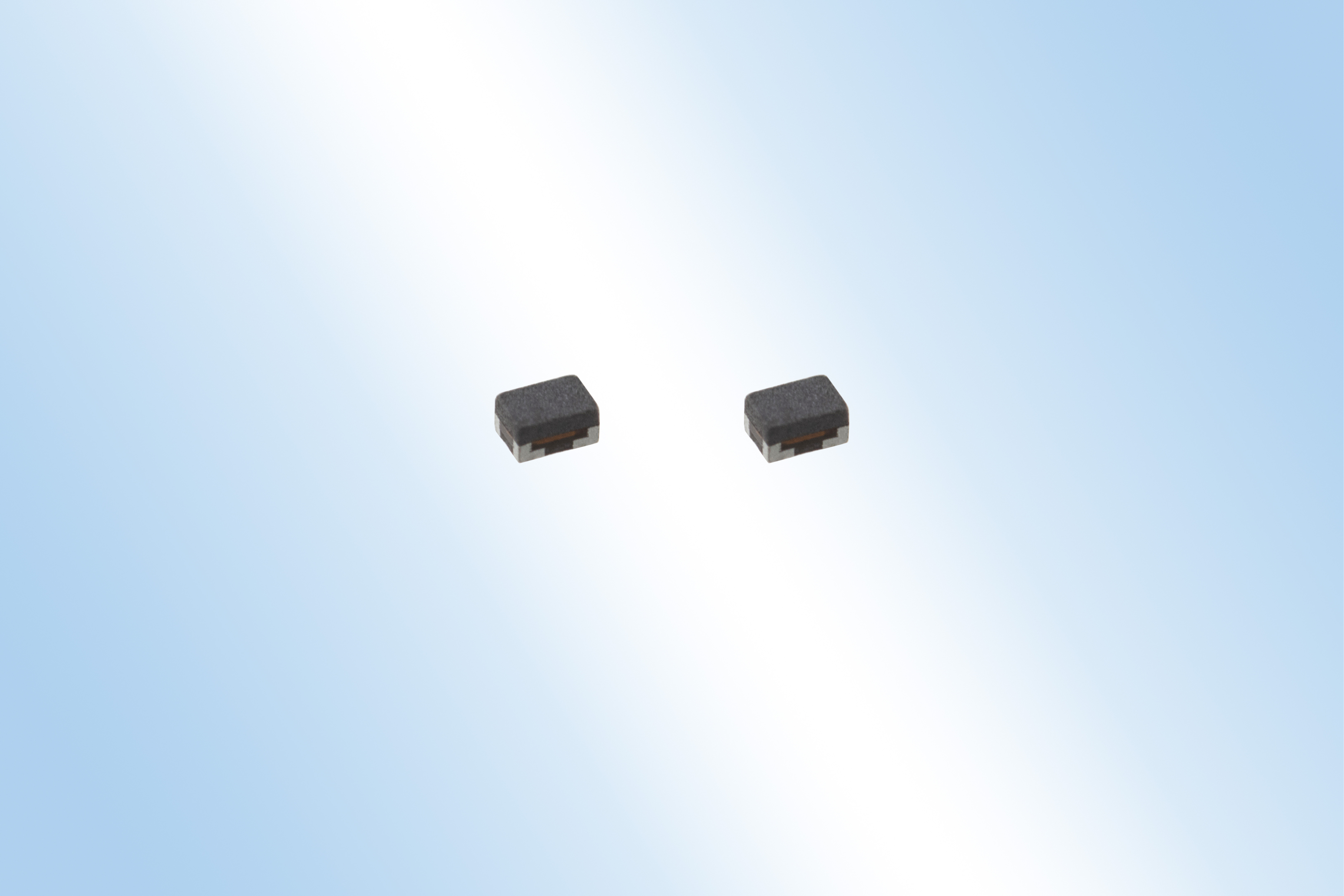

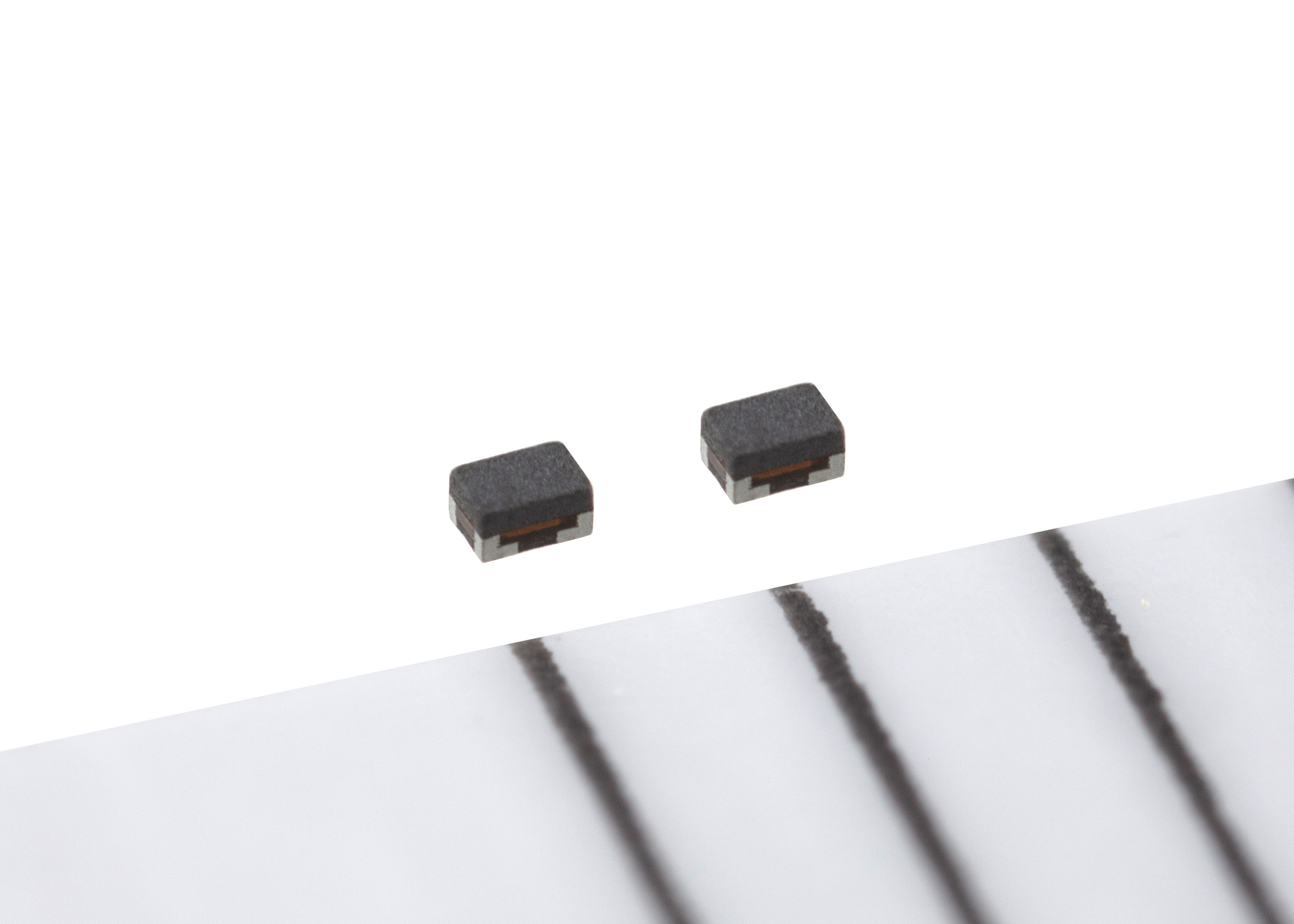

Die TDK Corporation hat die TCM0403M-Serie von miniaturisierten Dünnfilm-Gleichtaktfiltern für mobile Geräte entwickelt. Das 0403-Gehäuse (0,45 x 0,3 x 0,23 mm3) ist 58 Prozent kleiner und 56 Prozent leichter als bisherige Produkte. Mit ihrer hohen Gleichtaktdämpfung reduzieren diese Produkte störende Geräusche und verbessern die Empfindlichkeit des drahtlosen Signalempfangs. Die Gleichtaktdämpfung beträgt 21 dB bei 2,4 GHz und 28 dB bei 5,0 GHz, bei einem maximal zulässigen Strom von 50 mA. Die Massenproduktion begann im August 2021.

Aufgrund der zunehmenden Multifunktionalität drahtloser Geräte wie Smartphones, Wearables und anderer mobiler Produkte verschlechtern die in den Geräten erzeugten hochfrequente Rauschanteile die Funksignale. Es ist entscheidend, diese Verschlechterung der Signalempfangsempfindlichkeit zu verhindern und externes hochfrequentes Rauschen zu unterdrücken, das zu einer Fehlfunktion des Geräts führen kann. Die neuen Produkte dieser Serie TCM0403M bieten dafür eine ideale Lösung.

Die neuen Gleichtaktfilter lassen sich dank ihrer um 58 Prozent verringerten Grundfläche auf kleinstem Raum montieren, was mit der bisherigen Serie TCM0605 mit einer Gehäusefläche von 0,65 x 0,5 mm2 nicht möglich war. Durch die Verbesserung der von TDK entwickelten Fine-Pattern-Technologie und der Optimierung des Designs weisen die Produkte eine Gleichtaktdämpfungscharakteristik auf, die derjenigen bestehender Produkte entspricht. Sie bieten eine differenzielle Übertragungscharakteristik, die eine Hochgeschwindigkeits-Signalübertragung unterstützt.

Das breite Produktspektrum von TDK umfasst ein großes Spektrum an Filtern für differenzielle Hochgeschwindigkeits-Signalleitungen wie USB, MIPI und HDMI.

Glossar

  • Übertragungskennlinie: Differenzielle Gleichtakt-Übertragungskennlinie (Scd21)

Hauptanwendungsgebiete

  • Differenzielle Hochgeschwindigkeits-Schnittstellen (USB, MIPI, HDMI usw.) in mobilen Geräten wie tragbaren Geräten, Smartphones und Tablets.

Haupteigenschaften und -vorteile

  • Kompakte, platzsparende Abmessungen von 0,45 x 0,3 x 0,23 mm3 (L x B x H)
  • 58 Prozent kleinere Grundfläche und 56 Prozent geringeres Gewicht im Vergleich zu bestehenden Produkten
  • Hohe Gleichtaktdämpfung zur Unterstützung der Hochgeschwindigkeits-Signalübertragung und hervorragende Übertragungseigenschaften (Scd21)

Kenndaten

Typ

Gleichtaktdämpfung

[dB] typ.

DC-Widerstand

[Ω] /1 line

Nennstrom

[mA] max.

Nennspannung

[V] max.

Isolations-Widerstand

[MΩ] min.

TCM0403M-120-2P-T210

21 @ 2,4 GHz

1,0 ± 30 %

50

5

10

TCM0403M-350-2P-T210

28 @ 5,0 GHz

2,0 ± 30 %

50

5

1

Weitere Informationen über die Produkte finden Sie unter https://product.tdk.com/system/files/dam/doc/product/emc/emc/cmf_cmc/catalog/cmf_commercial_signal_tcm0403m_en.pdf
