EMV-Bauelemente: Stromkompensierte Ringkerndrosseln für Haushaltsgeräte

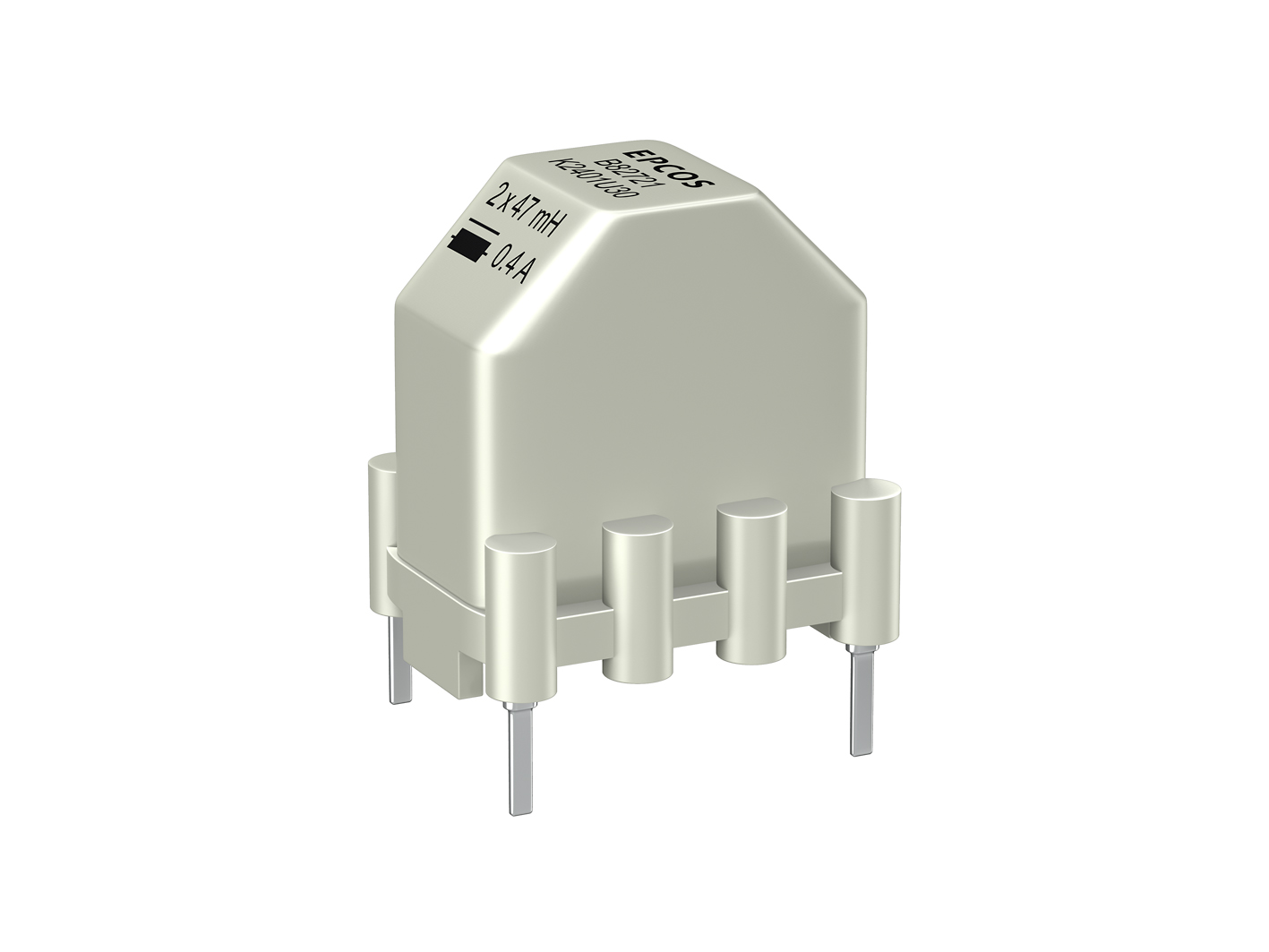

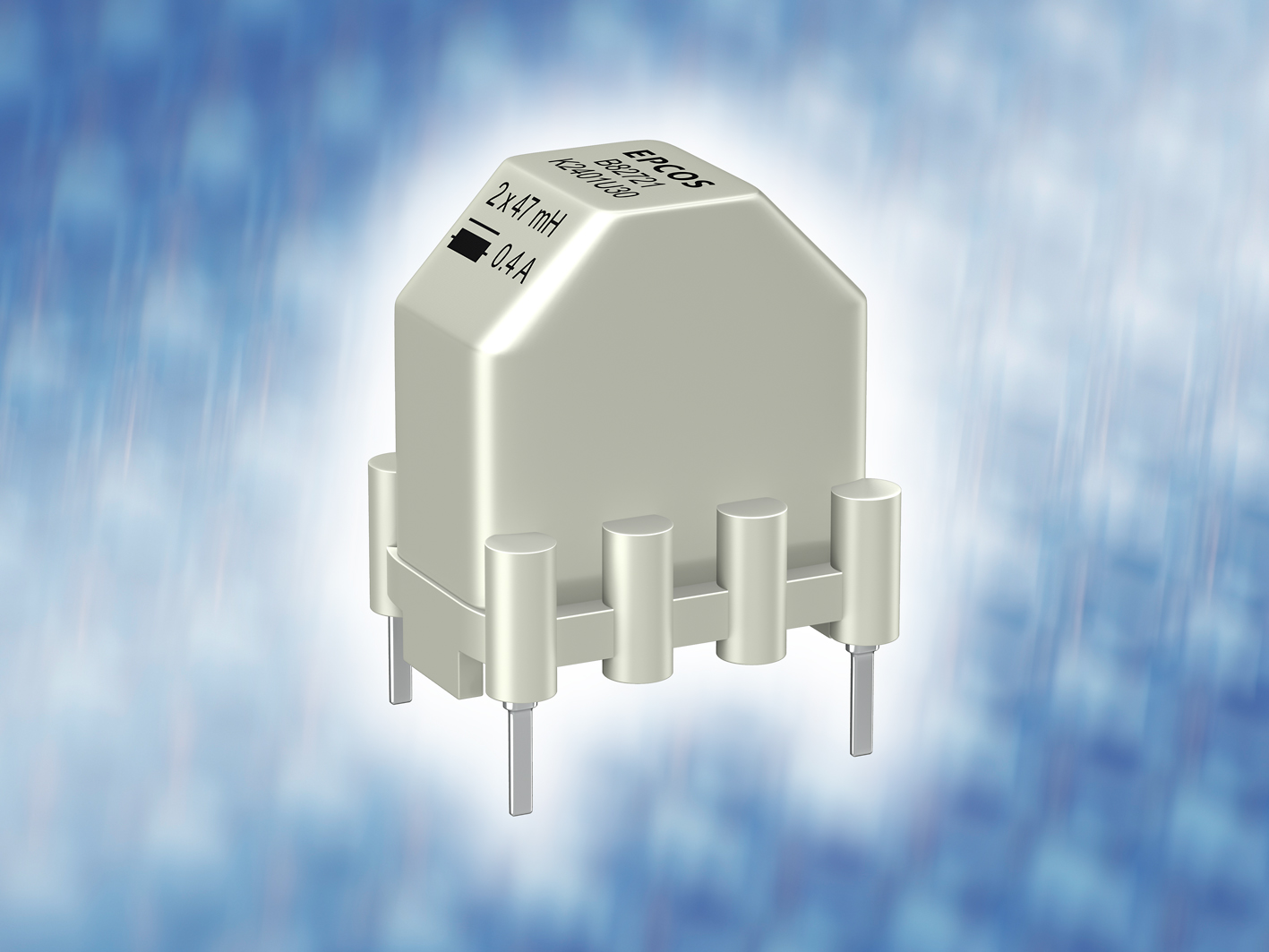

Die TDK Corporation präsentiert eine neue Serie stromkompensierter EPCOS Ringkern-Zweifachdrosseln. Die neuen RoHS-kompatiblen Netzdrosseln der Serie B82721K2*U* wurden insbesondere für den Einsatz in Stromversorgungen in Haushaltsgeräten wie Wasch- und Spülmaschinen, Kühlschränken und Heizungssteuerungen entwickelt.

Der verwendete Kunststoff (flammhemmend nach UL 94 V-0) mit einem CTI Wert von 600 ist gemäß IEC 60335-1, Clause 30 (Glühdraht- und Kugeldruckprüfung) zertifiziert und der Komplettverguss der Wicklung erlaubt den Einsatz bei höchstem Verschmutzungsgrad.
Die Drosseln sind für eine Nennspannung von 250 V AC ausgelegt und das Spektrum der Induktivitätswerte reicht von 0,4 mH bis 47 mH. Abhängig von der Induktivität liegen die Nennströme bei 0,4 A bis 2,8 A. Die Nenn-Umgebungstemperatur beträgt +70 °C.
Die Streuinduktivität für die zusätzliche Dämpfung symmetrischer Interferenzen liegt bei rund einem Prozent und die Abmessungen betragen bei allen Typen 13,2 x 18,2 x 20 mm³.

Die Bauelemente wurden von UL und VDE nach entsprechenden Bauteilnormen zertifiziert (UL 1283, IEC 60938-2).

Hauptanwendungsgebiete

• Stromversorgungen, Haushaltsgeräte und Heizungssteuerungen

Haupteigenschaften und -vorteile

• Kompatibilität mit Anwendungen nach IEC 60335-2 mit CTI >250 und Verschmutzungsgrad 3
• Hoher Nennstrom und hohe Nenntemperatur

Weitere Informationen über die Produkte finden Sie unter www.epcos.de/power_chokes
