16. Januar 2014
EMV-Bauelemente: Breites Spektrum an Motordrosseln bis 1500 A

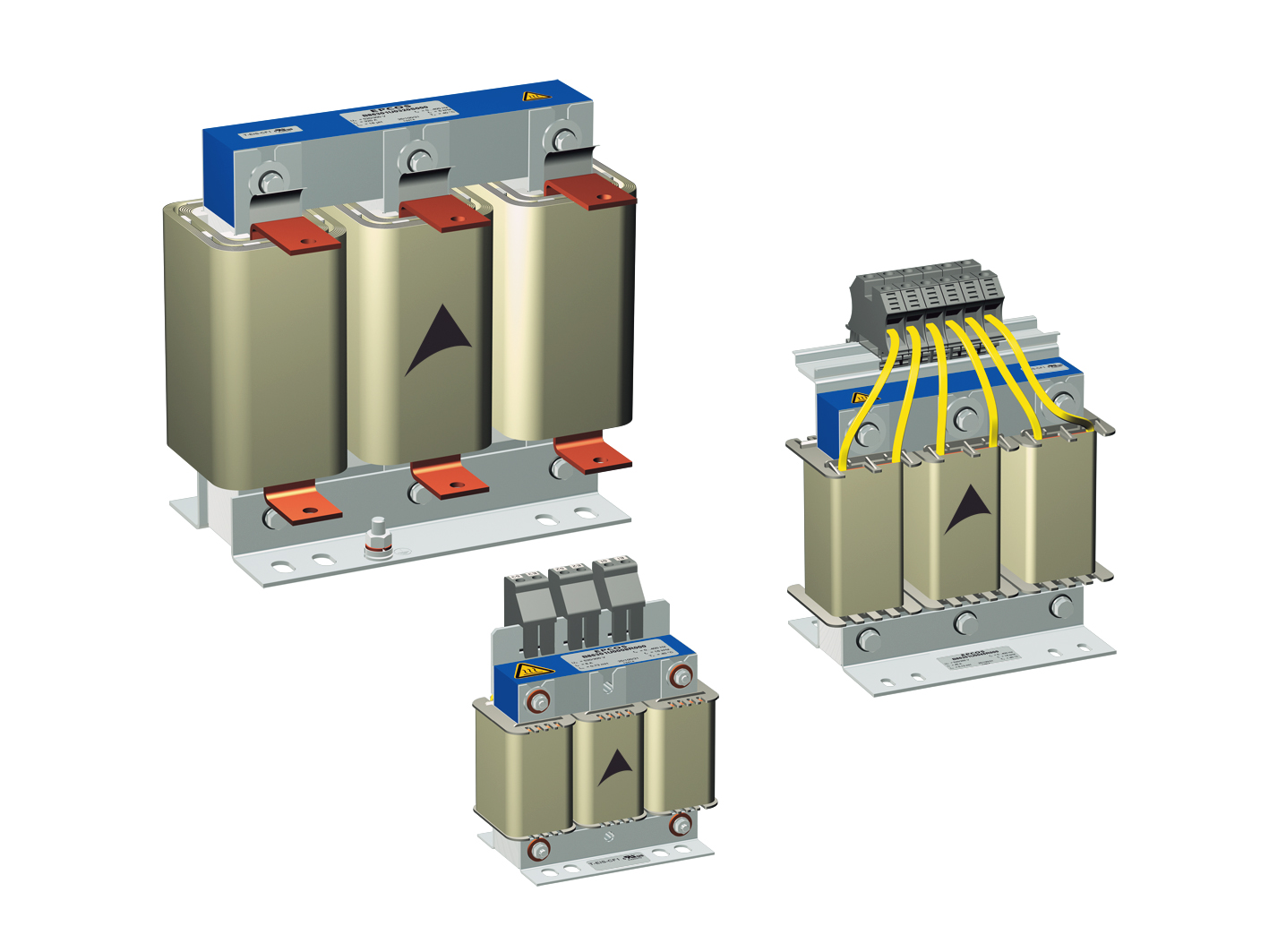

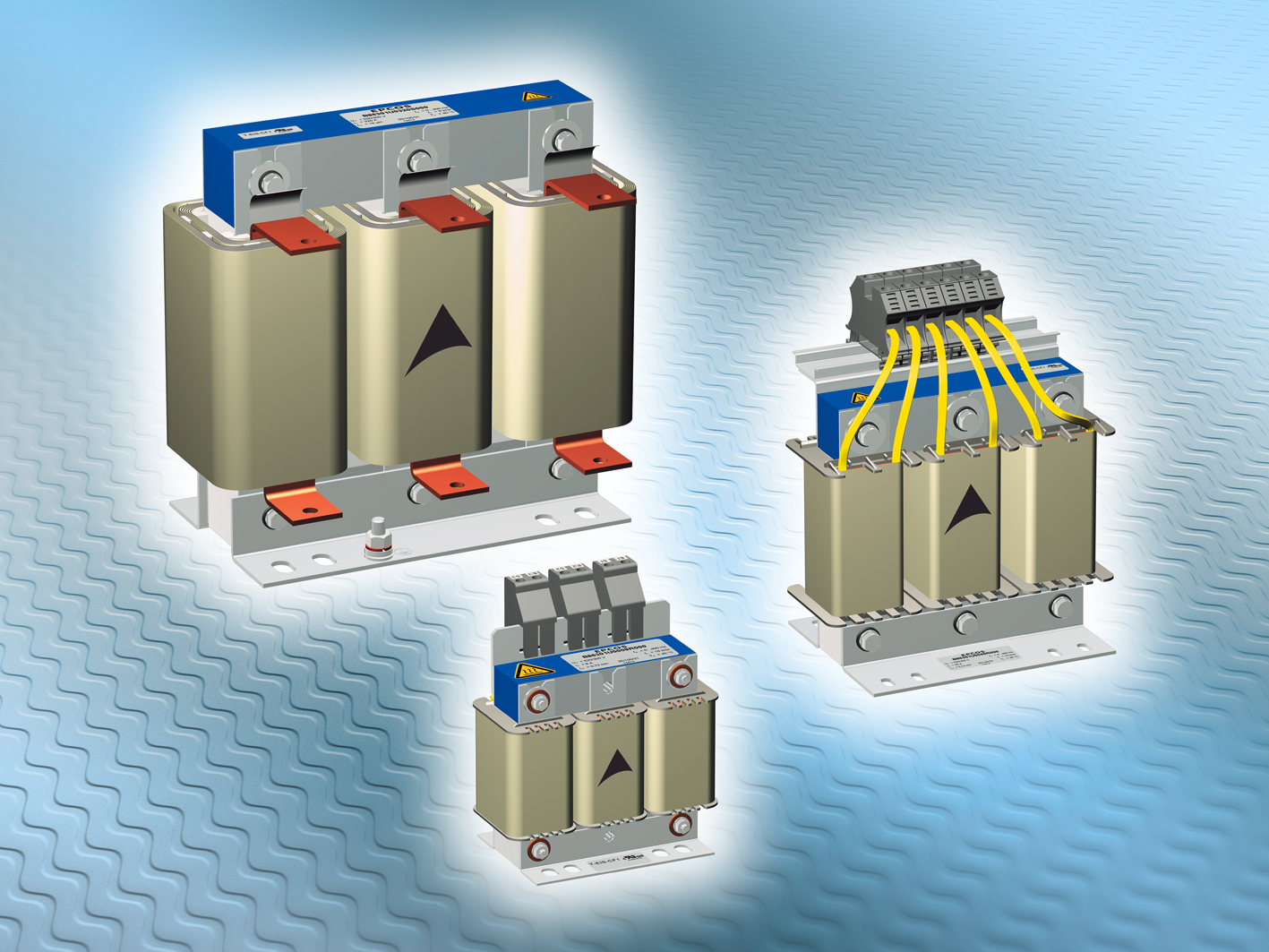

Die TDK Corporation präsentiert ein ganzes Spektrum an neuen EPCOS Motordrosseln für die Ausgangsseite von Frequenzumrichtern. Diese auch als du/dt-Drosseln bezeichneten Bauelemente sind für eine Bemessungsspannung von 520 V AC ausgelegt. Je nach Typ betragen die Stromtragfähigkeiten 8 A bis 1500 A. Die Bauelemente der neuen Serie B86301U* eignen sich für Motorleitungen mit einer Länge von bis zu etwa 100 m bei Motorfrequenzen von 0 bis 400 Hz. Die kleineren Typen sind für eine maximale Taktfrequenz von 16 kHz ausgelegt, bei Typen mit Stromtragfähigkeiten >500 A liegt diese bei 2,5 kHz. Das Design der Drosseln entspricht der Norm IEC 60076-6. Alle Typen der neuen Serie werden mit dem UL-approbierten Isolationssystem T-EIS-CF1 gefertigt.
Motordrosseln sind Längsdrosseln, durch die der gesamte Motorstrom fließt. Die steilen Strom- und Spannungsflanken am Ausgang des Frequenzumrichters werden durch die Induktivität abgeflacht und die parasitären Kapazitäten der angeschlossenen Motorkabel werden weniger stark ge- und entladen. Motordrosseln werden hauptsächlich zum Schutz der Motorwicklungen vor Spannungsspitzen eingesetzt.
Hauptanwendungsgebiete
- Frequenzumrichter in der Antriebstechnik
- Geeignet für Motorleitungen bis etwa 100 m
Haupteigenschaften und -vorteile
- Breites Spektrum an Stromtragfähigkeiten von 8 A bis 1500 A
- Bemessungsspannung von 520 V AC
Für weitere Informationen wenden Sie sich an unseren Vertrieb unter www.epcos.de/inquiry
Leseranfragen bitte an marketing.communications(at)epcos.com
