10. Dezember 2019

EMV-Bauelemente: Rauschfilter mit hohem Nennstrom für Lautsprecher

[---Image_alt---] Bild_Teaser_de
  • Verzerrungsarmes Ferritmaterial für hohe Audioqualität
  • Hoher Nennstrom von über 2 A für Smart Speaker und externe Lautsprecher

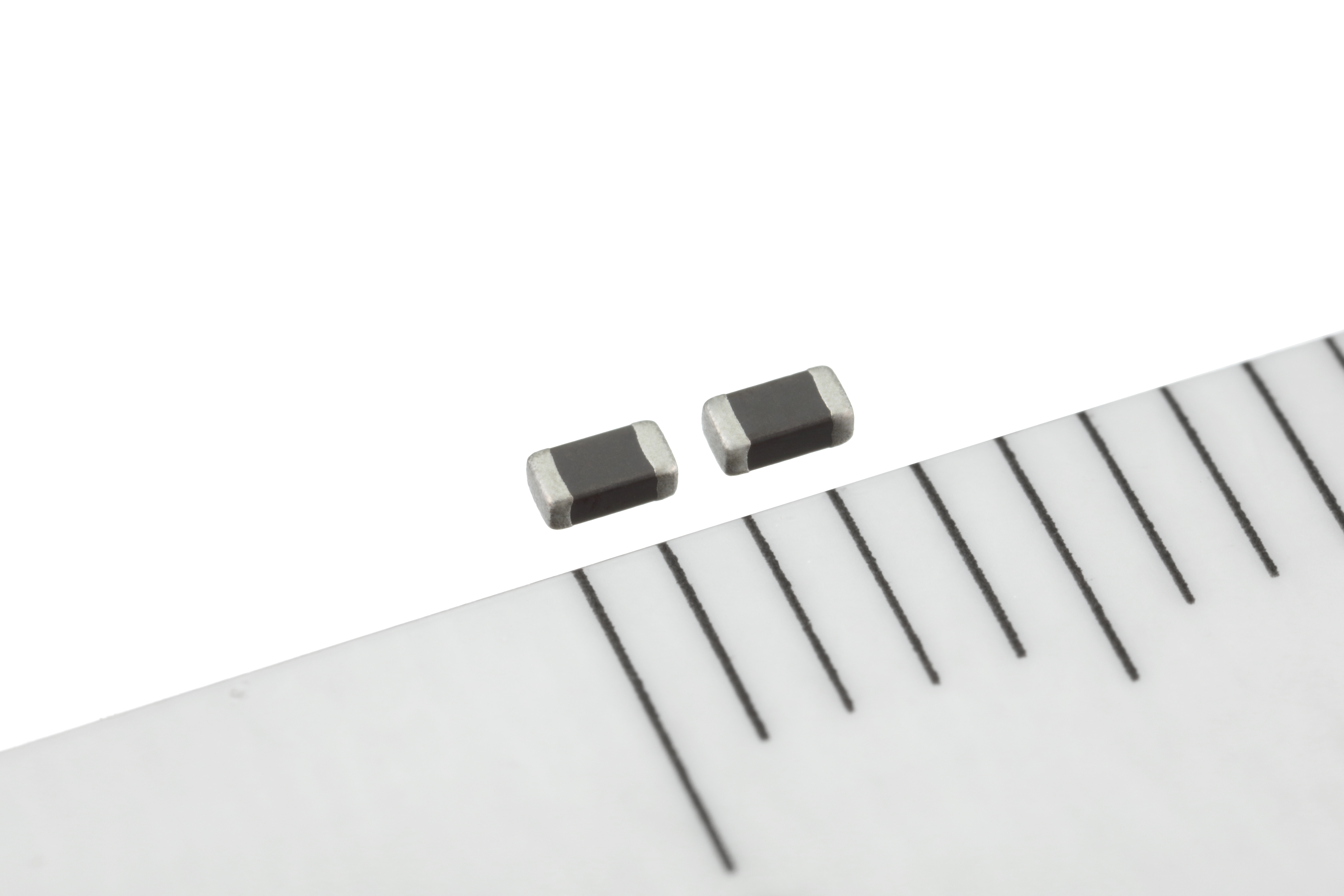

Die TDK Corporation hat die Baureihe MAF ihrer Rauschfilter um zwei neue Typen der Serie MAF1608GAD-L für Audioleitungen erweitert. Die neuen Vielschichtfilter besitzen eine Grundfläche von nur 1,6 x 0,8 mm2 und eine Bauhöhe von lediglich 0,6 mm. Sie unterdrücken Rauschsignale von Mobilfunkfrequenzen ab 1 GHz sowie von Class-D-Verstärkern und sorgen für eine hohe Dämpfung dieser Frequenzen. Die Filter bieten einen Nennstrom von 3,2 bzw. 2,3 A, einen geringen DC-Widerstand von nur 0,021 bzw. 0,045 Ω sowie eine Impedanz von 120 Ω beziehungsweise 200 Ω bei 900 MHz. Aufgrund ihres geringen DC-Widerstands und des hohen Nennstroms von mehr als 2 A sind die neuen Bauelemente insbesondere für Smart Speaker und externe Lautsprecher für Tablets, die 2 W Leistung und mehr benötigen, sowie für Kopfhörer und Mikrofone geeignet. Die Serienfertigung wurde im Dezember 2019 aufgenommen.

Die Baureihe MAF, einschließlich der neuen Typen MAF1608GAD-L, nutzt ein verzerrungsarmes Ferritmaterial, das eine sehr effektive Rauschunterdrückung ermöglicht. Damit verbessern diese Filter in den Lautsprecherleitungen die Empfindlichkeit deutlich. Im Unterschied zu konventionellen Chip-Beads wird die Klangqualität zudem nicht beeinträchtigt. Die neuen Bauelemente ergänzen die Typen MAF1005GAD für Kopfhörer- und für die Mikrofonleitungen von Smartphones. TDK wird auch künftig sein Portfolio ausbauen, um die Nachfrage nach einer optimalen Rauschunterdrückung und einer hohen Audioqualität zu befriedigen.

Hauptanwendungsgebiete

  • Smart Speaker, externe Lautsprecher für Tablets, Kopfhörer und Mikrofone

Haupteigenschaften und -vorteile

  • Verzerrungsarmes Ferritmaterial für eine effektive Rauschunterdrückung und geringe Audio-Verzerrung
  • Hoher Nennstrom von 2 A und mehr erlaubt Einsatz für Smart Speaker und externe Lautsprecher

Kenndaten

TypTyp. Impedanz bei 900 MHz [Ω]Typ. DC-Widerstand [Ω]Max. DC-Widerstand [Ω] Nennstrom [A]
MAF1608GAD121L1200,0210,0273,2
MAF1608GAD201L2000,0450,0592,3

Weitere Informationen über die Produkte finden Sie unter

https://product.tdk.com/info/en/catalog/datasheets/suppression-filter_commercial_maf1608g_en.pdf keyboard_arrow_right
